Name: GW Instek LCR-6200 Ponte di misurazione LCR digitale Display (Counts): 999999
Brand: GW Instek
SKU: 1601395
Availability: BackOrder

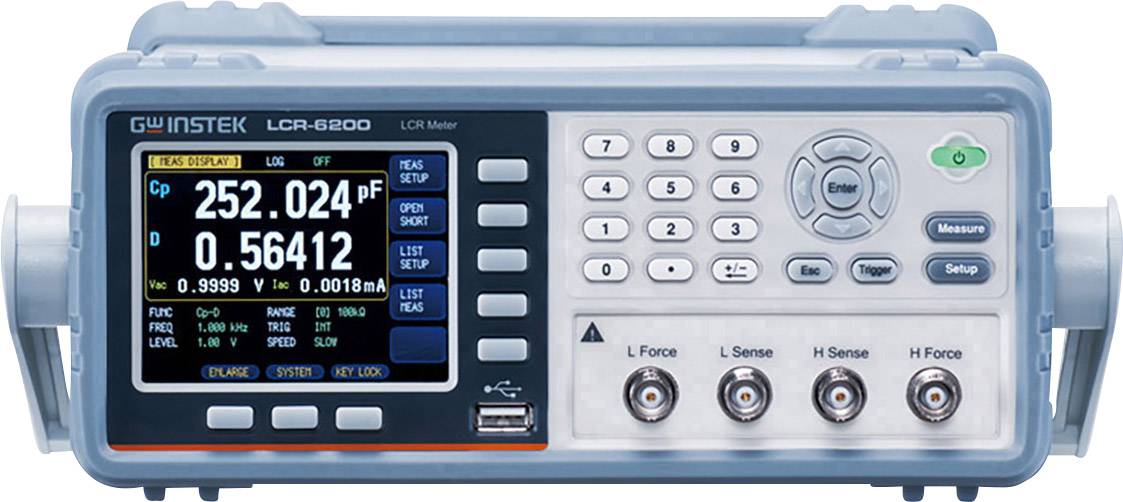

Un dispositivo di misura LCR con un display che mostra capacità, resistenza e induttività, dotato di diversi pulsanti e connessioni.

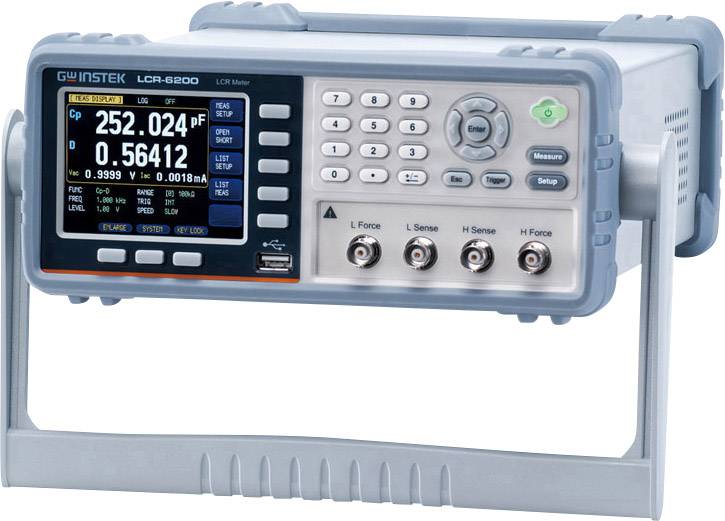

Un misuratore LCR su un tavolo che misura capacità e resistenza. Sullo schermo sono visibili valori di misurazione e pulsanti per il controllo.

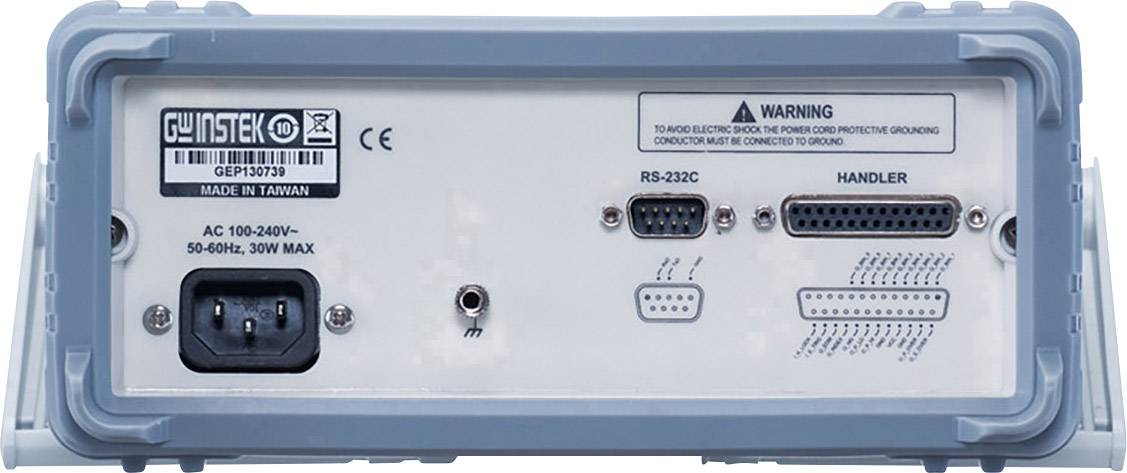

Retro di un dispositivo elettronico con diverse porte di connessione, tra cui RS-232C, porta Handler e un ingresso di alimentazione.

1/3

Disponibile a breve

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (2433,61 € / Pezzo)

2433,61 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Misuratore LCR ad alta precisione LCR-6200

10 Hz - 200 kHz
Precisione 0,05%
Velocità di misurazione fino a 25 ms (max.)
Intervallo di frequenza completa o spot Open/Short

Dati tecnici

Impedenza in uscita regolabile: 30/50/100 Ω
Parametri di misurazione: Z, D, Q, Vac, Iac, Δ, Δ%, θr, θd, R, X, G, B, Y
Funzioni di misurazione combinate: Cs-Rs, Cs-D, Cp-Rp, Cp-D, Lp-Rp, Lp-Q, Ls-Rs, Ls-Q, Rs-Q, Rp-Q, R-X, Z-θr, Z-θd, Z-D, Z-Q, DCR

Tipo prodotto: Ponte di misurazione LCR

Intervallo di misura resistenza: 0.00001 Ω - 99.9999 MΩ

Intervallo di misura capacità: 0.00001 pF - 9999,99 mF

Intervallo di misura induttività: 0.00001 µH - 9999.99 H

Precisione ±: 0.05 %

Tensione di alimentazione: 90 - 250 V/AC

Altezza: 107 mm

Larghezza: 265 mm

Lunghezza: 312 mm

Peso: 3 kg

: di fabbrica senza certificato

Tipo: LCR-6200

Indicatore: digitale

Display (Counts): 999999

Dim.: (L x L x A) 312 x 265 x 107 mm

Frequenza di misurazione: 10 Hz - 200 kHz

Interfacce: RS-232C
Host USB

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1601395 GW Instek LCR-6200 Ponte di misurazione LCR digitale Display (Counts): 999999

Dichiarazione di conformità

Dichiarazione di conformità 1601395 GW Instek LCR-6200 Ponte di misurazione LCR digitale Display (Counts): 999999

Descrizione

Misuratore LCR ad alta precisione con un intervallo di frequenza di prova selezionabili da 10 Hz fino a 200 kHz. La forma compatta, 2 U di altezza e 1/2 rack, è una delle caratteristiche pratiche della serie, sistema per risparmiare spazio ottimale per supporto da tavolo o di sistema. La serie compatta LCR-6000 con molte funzionalità è lo strumento ideale per R & D, test di produzione, IQC, ecc. Nell'implementazione dei singoli stadi di prova per componenti passivi.

Versione

Display grafico a colori da 8,89 cm
Visualizzazione simultanea dei criteri di impostazione e dei risultati di misurazione
Valutazione PASS/FAIL
Due metodi di zero
Regolazione automatica del controllo di livello (ALC)
Corrente di prova regolabile e misurazione della resistenza DC
Tensione BIAS interna regolabile di ±2,5 V
Posizioni di memoria per 10 funzioni di misurazione
10000 dati di misura memorizzabili
Interfaccia di elaborazione HANDLER per macchine di smistamento
Manovrabile a distanza tramite RS232.

Contenuto della fornitura

Puntali di misura Kelvin
Cavo di alimentazione
CD-ROM con istruzioni e software
