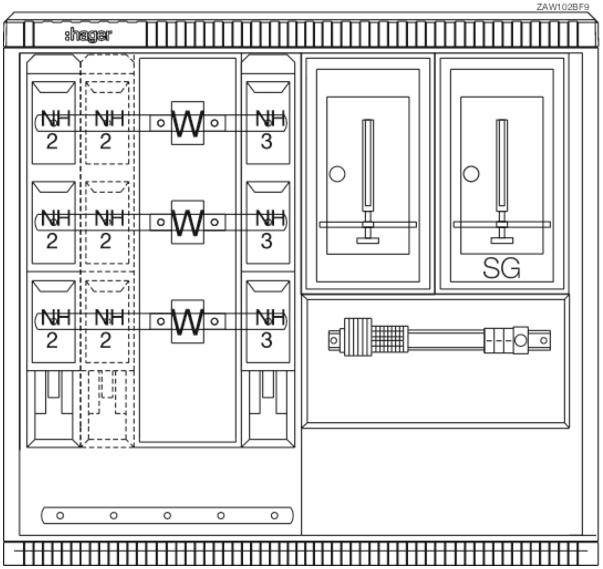

Hager ZAW102BF9 ZAW102BF9 Armadio di misurazione e convertitore Da parete Contenuto 1 pz.

Armadio di misura e convertitore, universale, fino a 250 A, rete TN-C, 1005 x 1110 x 315 mm. Armadio convertitore in conformità con DIN EN 61439, tipo di protezione IP 44, in poliestere rinforzato con fibra di vetro FS 833.5 in conformità con DIN EN 14598 con riciclabile. L'armadio del convertitore è dotato delle attuali condizioni tecniche di collegamento del rispettivo alimentatore di energia e copre i rispettivi requisiti della scheda. Alloggiamento professionale con design a coste. Porta con angolo di apertura di 180 gradi con supporto libero e di 90 gradi con alloggiamenti rivestiti. Le porte possono essere sospese, il blocco porta a sinistra o a destra. Chiusura con leva orientabile e chiusura a tre punti con 1 o 2 semicilindri profilati. Cilindro integrato nella parte inferiore con serie a chiusura continua. Un secondo cilindro di chiusura (ad es. Da dispositivo di chiusura VNB) può essere installato nella parte superiore dopo aver rimosso il connettore quadrato. Se non viene installato un secondo semicilindro profilato, la seconda apertura superiore deve essere dotata di una chiusura cieca. La ventilazione avviene tramite canali di ventilazione adeguatamente formati e a prova di intasamenti a causa dell'ingresso di corpi estranei. Gli armadi per convertitore sono costruiti secondo la direttiva tecnica, armadi di collegamento in modo libero/collegamento di armadi di commutazione e di controllo fissi e colonne di collegamento per contatori alla rete a bassa tensione del VNB. L'installazione è composta da campi di contatori isolati di protezione DIN 43870 (piano funzionale) per contatore e dispositivo di commutazione della velocità (TSG). Le posizioni dei contatori o lo spazio TSG sono preimpostati con una copertura IP54. A seconda della versione, gli spazi vuoti sono previsti come campi di retrofit. Nota: L'armadio di collegamento del contatore deve essere montato saldamente con base a innesto. Si consiglia di utilizzare una ruggine a pavimento. Consultazione con il DSO.

Testo tradotto automaticamente
