Name: HARTING 09156083001 Inserto M23 Tot poli: 8 + PE 1 pz.
Brand: HARTING
SKU: 3007849
Availability: BackOrder

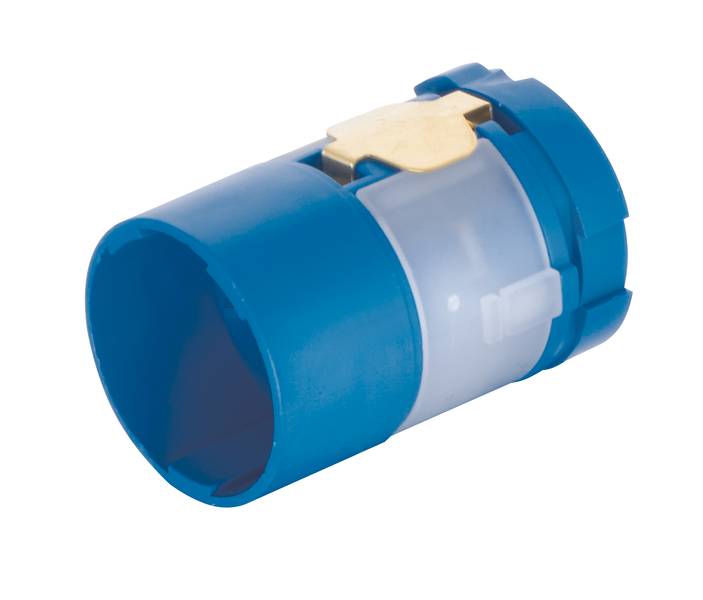

Un raccordo per tubi blu in plastica con chiusura metallica, mostra i componenti per fissare i tubi, su una superficie bianca.

Tipo prodotto

Inserto M23

Tot poli

8 + PE

Collegamento

A crimpare

Contenuto

1 pz.

Tipo

09 15 608 3001

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Mer 4 Nov

18 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (9,01 € / Pezzo)

9,01 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Serie: Connettore circolare M23
Componente: Inserti
Tipo di collegamento: Collegamento a crimpare
Numero di contatti: 8
Resistenza di isolamento: >1013 Ω
Temperatura limite: -40 ... +125 °C
Cicli di accoppiamento: ≥ 500
Tensione di prova Ueff: 4 kV
Materiale inserto: Poliammide (PA)
Colore inserto: blu
Classe di infiammabilità del materiale secondo UL 94: V-0
Peso netto: 7,84 g
Denominazione: Potenza Power
Numero contatti segnale: 4
Numero di contatti di potenza: 3
Note: Si prega di ordinare separatamente i contatti a crimpare.;4x 2 mm;4x 1 mm
Protezione antincendio nei veicoli ferroviari: EN 45545-2 (2020-08)
Sesso: Penna
Sezione conduttore: 0,14 ... 4 mm²
Altri contatti: Contatto PE
Corrente nominale (segnale): 8 A.
Corrente nominale (Power): 28 A
Tensione di misurazione (Power): 600 V.
Tensione di misurazione (segnale): 300 V.
Tensione d'urto nominale (segnale): 2,5 kV
Grado di inquinamento (segnale): 3
Tensione di urto nominale (Power): 4 kV
Grado di inquinamento (Power): 3

Tipo: 09 15 608 3001

Tipo prodotto: Inserto M23

Tot poli: 8 + PE

Collegamento: A crimpare

Colore: Blu

Contenuto: 1 pz.

Temperatura max.: +125 °C

Min. temperatura: -40 °C

Terra: Sì

Peso: 7.84 g

Codice articolo produttore: 09156083001

Numero Poli: 8

Sezione Max.: 4 mm²

Sez. min: 0.14 mm²

Sezione: 0.14 - 4 mm²

: 8

: Pin

: -40-125 °C

: V0

: Crimp connection

: Other

: 0.14-4 mm²

: 0.14-4 mm²

: FALSE

: Polyamide (PA)

: Other

: Thermoplastic

: Plastic

: 500
