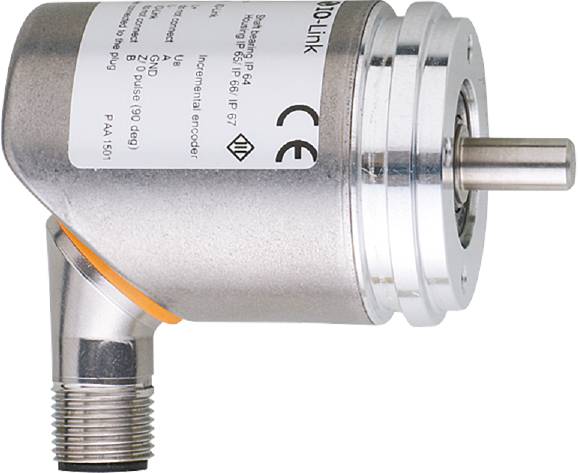

Immagine simile
ifm Electronic Incrementale Encoder rotativo 1 pz. RB3100 Magnetico 36.5 mm
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Encoder rotativo
Caratteristiche
Incrementale
Voltaggio operativo Min.
4.75 V/DC
Voltaggio Max.
30 V/DC
Connessione
Spina connettore M12,5 pin
Scheda tecnica (PDF)
21 Pezzo(i)
Vendita e spedizione:
spedizione gratuita a partire da 100,00 € valore dell'ordine con questo fornitore
Numero
Totale
185,50 €
Consegna intracomunitaria (esente da IVA)
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Avete già l'offerta migliore per la vostra quantità.
La nostra offerta
Highlights & Dettagli
Encoder a onda piena ifm RB3100
- Sequenza di impulsi definita per il rilevamento affidabile dei numeri di giri
- Per la determinazione precisa della posizione e della distanza
- Elevata resistenza agli urti e alle vibrazioni grazie al principio di campionamento magnetico
- Risoluzione liberamente programmabile da 1... 10.000
- Comoda comunicazione e parametrizzazione tramite IO-Link
Dati tecnici
- Dimensioni [mm]: Ø 36,5 / L = 65
- Sistema di scansione: Magnetico
- Risoluzione: 1...10000; (parametrizzabile; impostazione di fabbrica: 1024) trattini
- Principio di funzionamento encoder rotativo: Incrementale
- Precisione angolo encoder rotativo [°]: 0,1
- Revisione IO-Link: 1.1
- Tipo di trasmissione IO-Link: COM2 (38,4 kBaud)
- Temperatura ambiente-1 [°C]: -40...85
- Flangia di fissaggio: Ø 36,5 mm
- Ritardo di standby [s]: 0,5
- Tensione d'esercizio [V]: 4,75...30 DC
- Temperatura di riferimento coppia [°C]: 20
- Modello elettrico: HTL/TTL
- Peso [g]: 245.000
- Interfaccia di comunicazione: Io-Link
- Protezione da cortocircuito: Sì
- Temperatura di stoccaggio [°C]: -40...85
- Max. Coppia iniziale [Nm]: 1
- Max. Velocità elettrica [giri/min]: 12000
- Max. Velocità meccanica [giri/min]: 12000
- Max. Carico dell'albero assiale sull'Axial on the Wave [N]: 10
- Max. Carico dell'albero radiale all'estremità dell'albero [N]: 20
- Max. Umidità relativa ammissibile [%]: 95; (non consentita la condensazione)
- Min. Tempo del ciclo di processo [ms]: 2.3
- MTTF: 292
- Possibilità di parametrizzazione: Risoluzione; direzione di rotazione; HTL; TTL
- Offset di fase A e B [°]: 90
- Frequenza di commutazione [kHz]: 1000
- Tipo di protezione: IP 65; IP 66; (lato alloggiamento: IP 67; lato albero: IP 64)
- Classe di protezione: III
- Modalità SIO: Sì
- Collegamento a innesto: Layout pin: 0063 - collegamento a innesto: 1 x M12, radiale, utilizzabile anche in senso Axial; codifica: A; corpo impugnatura: 1.4401 (acciaio inox / 316); max. Lunghezza del cavo: 100 m; (IO-Link: max. 20 m)
- Assorbimento di corrente [mA]: < 150
- Protezione da inversione di polarità: Sì
- Modello albero: Albero pieno
- Diametro albero [mm]: 6
- Materiale ondulato: Acciaio inossidabile
- Tipo prodotto
Encoder rotativo
- Tipo
RB3100
- Caratteristiche
Incrementale
- Tecnologia
Magnetico
- Voltaggio operativo Min.
4.75 V/DC
- Voltaggio Max.
30 V/DC
- Tensione d'esercizio
4.75 - 30 V/DC
- Interfacce
IO-Link
- Connessione
Spina connettore M12,5 pin
- Lunghezza cavo
100 m
- Orientamento
Radiale
- Step per rotazione
10000
- Max. impulsi per rotazione
10000
- Ø flangia
36.5 mm
- Tipo di albero
Albero pieno
- Ø albero
6 mm
- Materiale (flangia)
Alluminio
- Materiale (albero)
Acciaio antiruggine
- Materiale alloggiamento
Acciaio inox
- Precisione
0.1°
- Min. temperatura
-40 °C
- Temperatura max.
85 °C
IP65
IP66
- Lunghezza
65 mm
- Diametro
36.5 mm
- Dim.
(Ø x L) 36.5 mm x 65 mm
- Compatibile RoHS
Sì
- Contenuto
1 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3320349 ifm Electronic Incrementale Encoder rotativo 1 pz. RB3100 Magnetico 36.5 mm
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3320349 ifm Electronic Incrementale Encoder rotativo 1 pz. RB3100 Magnetico 36.5 mm
