Name: ifm Electronic SD5800 Contatore di gas industriale SD5800 1 pz.
Brand: ifm Electronic
SKU: 3321913
Availability: BackOrder

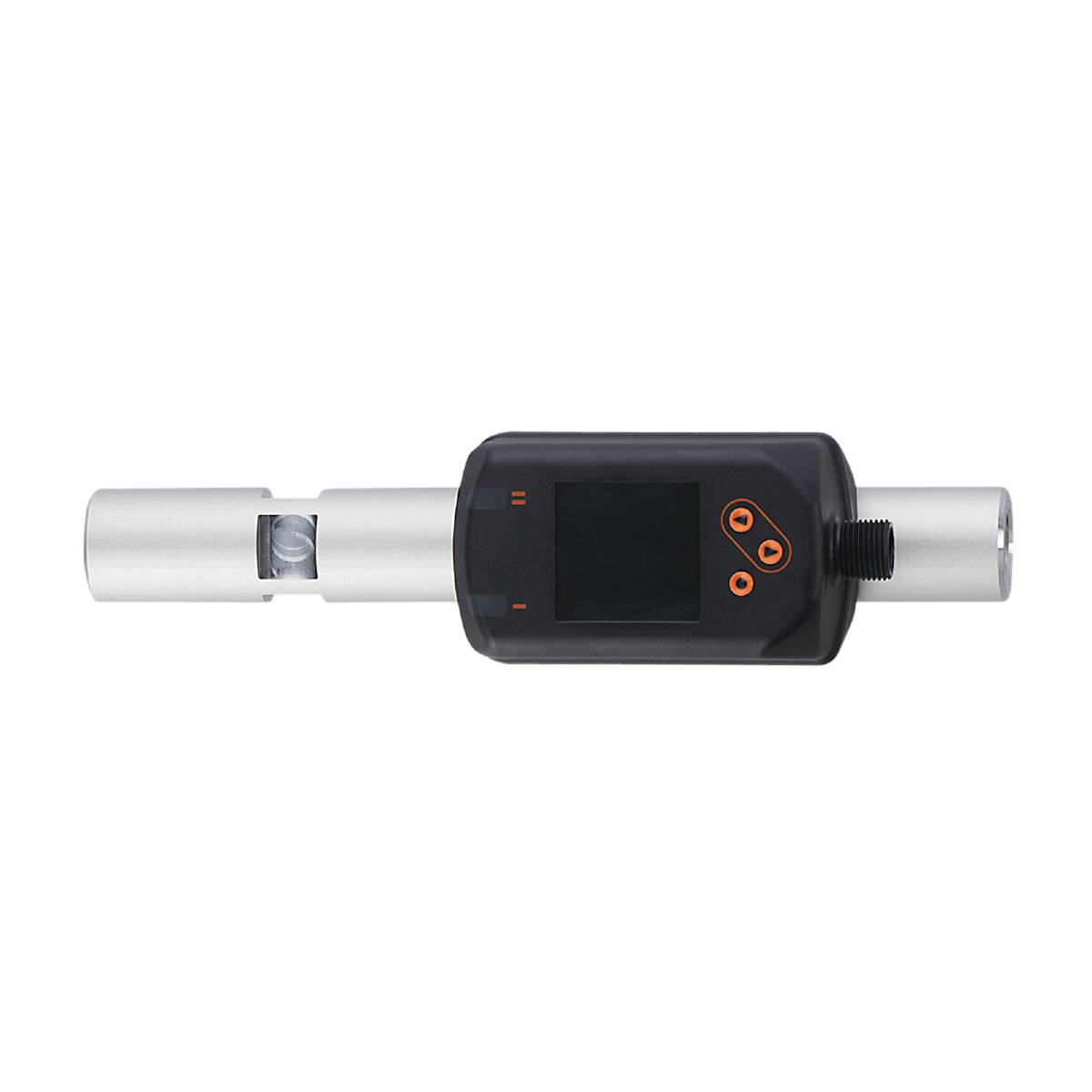

Un dispositivo meccanico a forma di penna con display digitale e connettore, probabilmente uno strumento di misurazione o un sensore.

Immagine simile

Tipo prodotto

Contatore di gas industriale

Tipo

SD5800

Voltaggio operativo Min.

18 V/DC

Voltaggio Max.

30 V/DC

Tensione d'esercizio

18 - 30 V/DC

Scheda tecnica (PDF)

Consegna entro Lun 2 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (1479,51 € / Pezzo)

1479,51 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Contatore di gas industriale IFM SD5800

Misurazione precisa di flusso, consumo, pressione e temperatura media
Elevata precisione, riproducibilità e dinamica di misurazione
Per l'acquisizione dell'elio
Display intercambiabile rosso-verde per la marcatura univoca di aree di buona qualità
Orientamento ottimale grazie alla possibilità di rotazione del display
Utilizzo comodo tramite pulsanti o parametrizzazione tramite io-Link

Servizi e promozioni supplementari

Dati tecnici

Uscita analogica corrente [ma]: Da 4 a 20; (scalabile)
Punto analogico - monitoraggio temperatura [°C]: Da 4 a 60
Punto analogico - monitoraggio temperatura [°F]: Da 39,2 a 140
Punto analogico - monitoraggio pressione [bar]: Da 2,2 a 16
Punto analogico AEP [l/min]: Da 16,7 a 83,3
Punto analogico AEP [m/s]: Da 5,5 a 27,6
Punto analogico AEP [m³/h]: 1...5
Punto di avvio analogico - monitoraggio temperatura [°C]: Da -10...46
Punto di avvio analogico - monitoraggio temperatura [°F]: Da 14 a 114,8
Punto di avvio analogico - monitoraggio della pressione [bar]: -1...12,8
Punto di avvio analogico ASP [l/min]: Da 0 a 66,6
Punto di avvio analogico ASP [m/s]: 0...22,1
Punto di avvio analogico ASP [m³/h]: 0...4
Dinamica di risposta T05 / T09 - monitoraggio temperatura [s]: T09 = 0,5
Tempo di risposta [s]: 0,1; (DAP = 0)
Tempo di risposta - monitoraggio pressione [s]: 0,05
Numero di uscite analogiche: 1
Numero di uscite digitali: 2
Numero di ingressi e uscite: Numero di uscite digitali: 2; numero di uscite analogiche: 1
Display:: Display a colori da 1,44", 128 x 128 pixel;: 2 x LED, giallo
Area di visualizzazione - monitoraggio temperatura [°C]: Da -24...74
Area di visualizzazione - monitoraggio temperatura [°F]: Da -11,2...165,2
Area di visualizzazione - monitoraggio pressione [bar]: -1...20
Intervallo di visualizzazione [l/min]: Da 0 a 100
Area di visualizzazione [m/s]: Da 0 a 33,1
Area di visualizzazione [m³/h]: Da 0 a 6
Area di visualizzazione - monitoraggio della quantità di flusso [m³]: Da 0 a 100000000
Area di visualizzazione - monitoraggio della quantità di flusso [scf]: Da 0 a 353146667,2
Resistenza alla compressione [MPa]: 1.6
Lunghezza dell'impulso - monitoraggio della quantità di flusso [s]: Da 0,01 a 2
Revisione io-Link: 1.1
NORMA SDCI: IEC 61131-9 CDV
Tipo di trasmissione io-Link: COM2 (38,4 kBaud)
Temperatura ambiente-1 [°C]: Da 0 a 60
Precisione di ripetizione: 0,8% mW + 0,2% MEW
Applicazione: Per l'uso industriale
Risoluzione [l/min]: 0.2
Risoluzione [m/s]: 0.1
Risoluzione [m³/h]: 0.01
Risoluzione - monitoraggio della pressione [bar]: 0.05
Risoluzione - monitoraggio temperatura [°C]: 0.2
Risoluzione - monitoraggio temperatura [°F]: 0.5
Modello protezione da cortocircuito: Sincronizzato
Funzione di uscita: Dispositivo di chiusura/apritoio; (parametrizzabile)
Segnale di uscita: Segnale di commutazione; segnale analogico; segnale a impulsi; io-Link; (configurabile)
Classe di porta master necessaria: A
Tempo di ritardo standby [s]: 1
Tensione di esercizio [V]: Da 18 a 30 DC (dopo SEL/PEL)
Attenuazione valore di processo DAP [s]: Da 0 a 5
Portata di corrente permanente dell'uscita di commutazione DC [ma]: 150; (per ogni uscita)
Resistenza alla pressione [bar]: 16
Direttiva sulle attrezzature a pressione: Buona pratica ingegneristica; utilizzabile per gas stabili del gruppo di fluidi 2
Ingressi: Kit contatore
Modello elettrico: PNP/NPN
Precisione - monitoraggio temperatura [K]: ± 0,5; (per flusso medio nei limiti dell'intervallo di misurazione del flusso)
Precisione (nell'intervallo di misura): ± (6% mW + 0,6% MEW); a temperatura media 23 °C.
Peso [g]: 554.000
TK più grande della gamma - monitoraggio della pressione [% MEW / 10 K]: ± 0,15
TK più grande del punto zero - monitoraggio della pressione [% MEW / 10 K]: ± 0,25
Uscita a impulsi: Contatore dei consumi
Resistenza agli impulsi - monitoraggio della quantità di flusso [m³]: Da 0,001 a 10000000
Resistenza agli impulsi - monitoraggio della quantità di flusso [scf]: Da 0,05 a 353146667,2
Incrementi di - monitoraggio pressione [bar]: 0.01
Incrementi di - monitoraggio della quantità di flusso [m³]: 0,0001
In incrementi di - monitoraggio della quantità di flusso [scf]: 0,005
In incrementi di - monitoraggio della temperatura [°C]: 0.1
In incrementi di - monitoraggio temperatura [°F]: 0.1
Deviazione della curva caratteristica - monitoraggio della pressione: < ± 0,5; (BFSL = Best FIT Straight Line (impostazione del valore minimo))
Interfaccia di comunicazione: Io-Link
Protezione contro i cortocircuiti: Sì
Temperatura di conservazione [°C]: Da -20...85
MAWP per applicazioni secondo CRN [bar]: 9.5
Max. Carico [Ω]: 500
max. Caduta di tensione uscita di commutazione DC [V]: 2,5
Max. Umidità relativa ammessa [%]: 90
Supporti: Elio (He)
Temperatura media [°C]: Da -10...60
Intervallo di misura [l/min]: Da 0,8 a 83,4
Intervallo di misura [m/s]: Da 0,3 a 27,6
Intervallo di misura [m³/h]: Da 0,05 a 5
Intervallo di misura - monitoraggio pressione [bar]: -1...16
Intervallo di misura - monitoraggio della quantità di flusso [m³]: Da 0 a 100000000
Intervallo di misura - monitoraggio della quantità di flusso [scf]: Da 0 a 353146667,2
Intervallo di misura - monitoraggio della temperatura [°C]: Da -10...60
Intervallo di misura - monitoraggio della temperatura [°F]: Da 14 a 140
Min. Pressione di scoppio [bar]: 64
Min. Tempo del ciclo di processo [ms]: 7.2
MTTF: 180
Possibilità di parametrizzazione: Isteresi / finestra; dispositivo di chiusura / dispositivo di apertura; uscita corrente/impulsi; display ruotabile / disattivabile; unità di visualizzazione; totalizzatore
Profili: Sensore di misurazione digitale (0x800A), identificazione e diagnosi (0x4000)
Collegamento di processo: Collegamento filettato G 1/4 DN8
Dati di processo analogici: 8
Dati di processo binari: 2
Punto di ritorno RP [l/min]: Da 0,9 a 82,9
Punto di commutazione inversa RP [m/s]: Da 0,3 a 27,5
Punto di commutazione inversa RP [m³/h]: Da 0,05 a 4,97
Punto di ripristino RP - monitoraggio pressione [bar]: -1...15,92
Punto di commutazione di ritorno RP - monitoraggio della temperatura [°C]: Da -10...59,7
Punto di ripristino RP - monitoraggio temperatura [°F]: Da 14 a 139,4
Punto di commutazione SP [l/min]: Da 1,3 a 83,3
Punto di commutazione SP [m/s]: Da 0,4 a 27,6
Punto di commutazione SP [m³/h]: Da 0,08 a 5
Punto di commutazione SP - monitoraggio pressione [bar]: -0,92...16
Punto di commutazione SP - monitoraggio della quantità di flusso [m³]: Da 0,001 a 10000000
Punto di commutazione SP - monitoraggio della quantità di flusso [scf]: Da 0,05 a 353146667,2
Punto di commutazione SP - monitoraggio temperatura [°C]: Da -9,7...60
Punto di commutazione SP - monitoraggio temperatura [°F]: Da 14,6 a 140
Soppressione della quantità di decolorazione LFC [l/min]: Da 0,6 a 0,8
Soppressione della quantità di scorrimento LFC [m/s]: Da 0,2 a 0,3
Soppressione della quantità di decolorazione LFC [m³/h]: Da 0,04 a 0,05
Incremento [l/min]: 0,1
Incremento [m/s]: 0,1
Incremento [m³/h]: 0,01
Tipo di protezione: IP 65; IP 67
Classe di protezione: III
Modalità SIO: Sì
Connettore: Layout pin: 0001 - connettore: 1 x M12; codifica: A
Assorbimento di corrente [ma]: < 80
Coefficiente di temperatura [1/K]: ± 0,07 % MW
Resistente ai sovraccarichi: Sì
Protezione da inversione di polarità: Sì
Materiali a contatto con Medium: EN AW-6082 (alluminio); 1.4305 (acciaio inox / 303); FKM; ceramica in vetro passivato; PPS GF40; Al2O3 (ceramica); acrilato
Precisione di ripetizione - monitoraggio della pressione: ± 0,2
