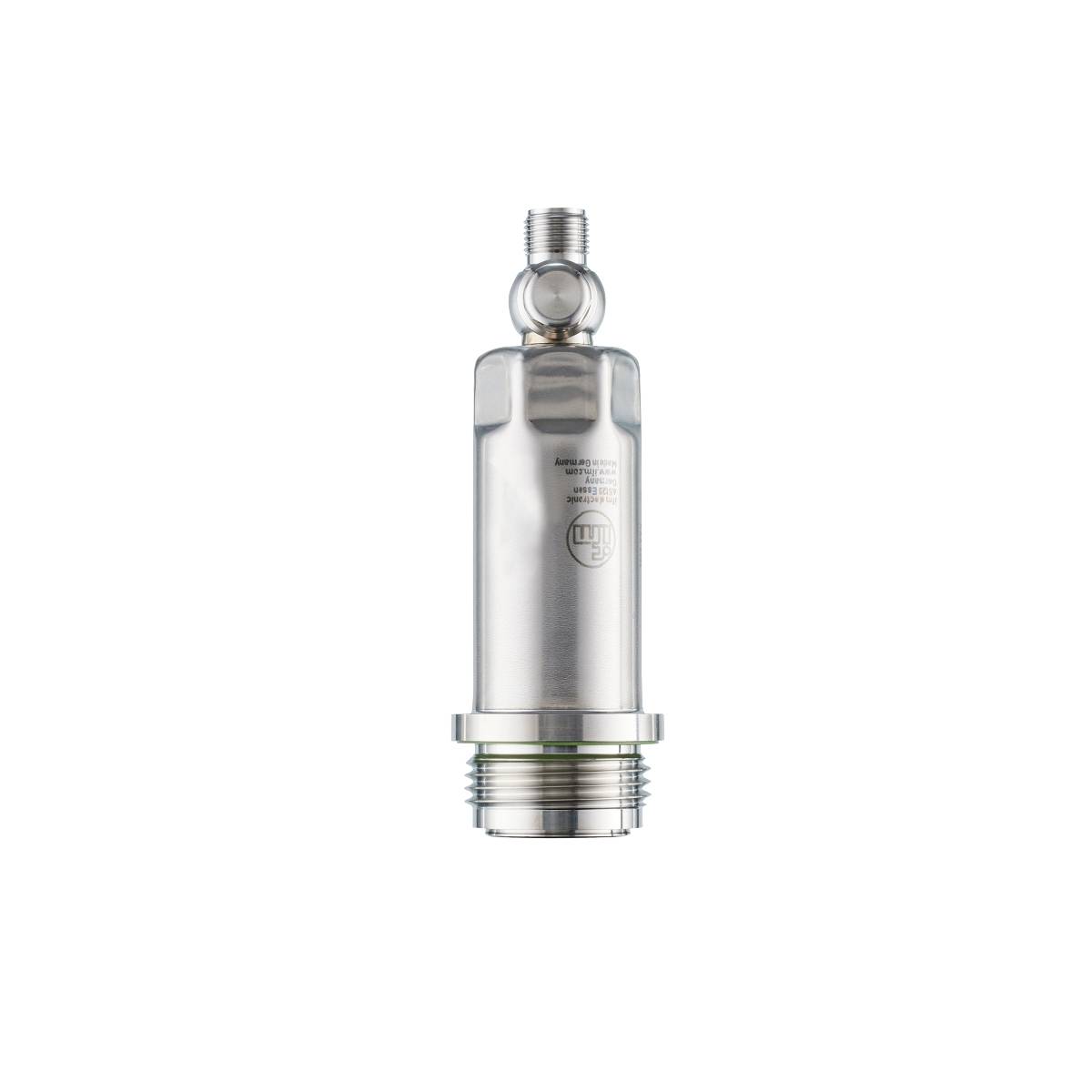

ifm Electronic Sensore di pressione 1 pz. PM1703 -0.1 MPa fino a 2.5 MPa M12 Analogico Pezzo
Tipo di imballaggio
Pezzo
Tipo prodotto
Sensore di pressione
Connessione
M12
Caratteristiche
Pressione relativa
Intervallo di misura (pressione) (max.)
2.5 MPa
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Numero
Totale (975,00 € / Pezzo)
975,00 €
IVA incl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Sensore di pressione elettronico ifm PM1703
- Robusto alloggiamento in acciaio inox per l'uso nell'industria alimentare e delle bevande
- Design igienico e a filo frontale
- Resistente alla pulizia ad alta pressione con detergenti aggressivi
- Elevata resistenza alla temperatura e elevato grado di protezione
- Uscita analogica precisa e comunicazione comoda tramite IO-Link
Dati tecnici
- Corrente uscita analogica [mA]: 4...20; (scalabile)
- Punto analogico [bar]: Da 4 a 25
- Punto analogico [MPa]: 0,4...2,5
- Punto analogico [psi]: 58...362,6
- Punto di avvio analogico [bar]: -1...20
- Punto di avvio analogico [MPa]: -0,1...2
- Punto di avvio analogico [psi]: -14,6...290
- Numero di uscite analogiche: 1
- Numero di uscite digitali: 1; (IO-Link)
- Numero di ingressi e uscite: Numero di uscite digitali: 1; numero di uscite analogiche: 1
- Resistenza alla pressione [MPa]: 10
- Resistenza alla pressione [psi]: 1450
- In passi di [MPa]: 0,001
- Revisione IO-Link: 1.1
- Deviazione caratteristica: < ± 0,2; (linearità include isteresi e ripetibilità, impostazione del punto limite secondo DIN EN IEC 62828-1)
- Intervallo percentuale di deviazione della linearità: < ± 0,15; (Turn down 1:1)
- Intervallo di misura [MPa]: -0,1...2,5
- Elemento di misura: Cella di misura della pressione capacitiva ceramica
- Min. Pressione di scoppio [MPa]: 35
- Standard SDCI: IEC 61131-9
- Tipo di trasmissione IO-Link: COM2 (38,4 kBaud)
- Temperatura ambiente-1 [°C]: -25...80
- Precisione di ripetizione intervallo percentuale: < ± 0,1; (in caso di variazioni di temperatura < 10 K; Turn down 1:1)
- Coppia di serraggio [Nm]: 35
- Applicazione: A filo frontale per l'industria alimentare e delle bevande
- Segnale di uscita: Segnale analogico; IO-Link; (configurabile)
- Classe master necessaria: A
- Ritardo di standby - 2_conduttori [s]: 1
- Ritardo di standby - 3_conduttori [s]: 0,5
- Caratteristica speciale: Contatti placcati oro
- Tensione d'esercizio [V]: 18...30 DC
- Attenuazione uscita analogica DAA [s]: 0...4
- Tipo di pressione: Pressione relativa; vuoto
- Resistenza alla pressione [bar]: 100
- Numero totale uscite: 2
- Peso [g]: 307.600
- Note sulla precisione/deviazione: Per ulteriori informazioni vedere la sezione diagrammi e curve
- Deviazione isteresi: < ± 0,15; (Turn down 1:1)
- In passi da [bar]: 0,01
- In passi di [psi]: 0,2
- Funzioni IO-Link (acicliche): Marcatura specifica dell'applicazione; temperatura interna
- Risoluzione IO-Link pressione [bar]: 0,005
- Interfaccia di comunicazione: Io-Link
- A prova di cortocircuito: Sì
- Temperatura di stoccaggio [°C]: -40...100
- Stabilità a lungo termine: < ± 0,1; (Turn down 1:1; all'anno)
- MAWP per applicazioni secondo CRN [bar]: 60
- Max. Carico [Ω]: 700; (UB = 24 V; (UB - 9 V) / 21.5 mA)
- Mezzi: Pastosi e mezzi solidi; mezzi liquidi e gassosi
- Temperatura media [°C]: -25...150
- Intervallo di misura [bar]: -1...25
- Intervallo di misura [psi]: Da -14,6 a 362,6
- Min. Pressione di scoppio [bar]: 350
- Min. Pressione di scoppio [psi]: 5075
- Min. Cicli di stampa: 100 milioni
- Min. RESISTENZA DI ISOLAMENTO [MΩ]: 100; (500 V CC)
- Min. Tempo del ciclo di processo [ms]: 3,2
- MTTF: 323
- Profili: Sensore di misurazione digitale (0x000A), identificazione e diagnostica (0x4000)
- Collegamento di processo: Collegamento filettato G 1 filettatura esterna Aseptoflex Vario
- Dati di processo analogici: 3
- Dati di processo binari: 0
- TIPO DI PROTEZIONE: IP 67; IP 68; IP 69K
- Classe di protezione: III
- Modalità SIO: No
- Tempo di risposta di salto uscita analogica - 2_conduttori [ms]: 30
- Tempo di risposta di salto uscita analogica - 3_conduttori [ms]: 7
- Collegamento a spina: Layout pin: 0001 - collegamento a spina: 1 x M12; codifica: A; contatti: Placcato oro
- Assorbimento di corrente - 2_conduttori [mA]: 3,5...21,5
- Assorbimento di corrente - 3_conduttori [mA]: < 45
- Monitoraggio della temperatura: No
- Senza spazio morto: Sì
- Resistente ai sovraccarichi: Sì
- Resistenza al vuoto [mbar]: -1000
- Protezione da inversione di polarità: Sì
- Watchdog integrato: Sì
- Materiali a contatto con il materiale medium: Ceramica (99,9% Al2O3); 1.4435 (acciaio inox / 316L); superficie: Ra < 0,4 / Rz 4; PTFE
- Tipo di imballaggio
Pezzo
- Tipo prodotto
Sensore di pressione
- Tipo
PM1703
- Connessione
M12
- Caratteristiche
Pressione relativa
- Tempo di risposta
7 ms
- Uscite
Corrente analogica
- Segnale di uscita (min.)
4 mA
- Segnale di uscita (max.)
20 mA
- Interfacce
IO-Link
- Risoluzione
0.005 bar
- Intervallo di misura (pressione) (min.)
-0.1 MPa
- Intervallo di misura (pressione) (max.)
2.5 MPa
- Intervallo di misurazione (pressione)
-0.1 MPa fino a 2.5 MPa
- Voltaggio operativo Min.
18 V/DC
- Voltaggio Max.
30 V/DC
- Tensione d'esercizio
18 - 30 V/DC
- Tipo contatto
Analogico
- Pressione di scoppio
350 bar
- Min. temperatura
-25 °C
- Temperatura max.
80 °C
- Peso
307.600 g
- Compatibile RoHS
Sì
- Contenuto
1 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3321503 ifm Electronic Sensore di pressione 1 pz. PM1703 -0.1 MPa fino a 2.5 MPa M12 Analogico Pezzo
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3321503 ifm Electronic Sensore di pressione 1 pz. PM1703 -0.1 MPa fino a 2.5 MPa M12 Analogico Pezzo
Descrizione
Sensore di pressione elettronico ifm PM1703
