ifm Electronic Sensore di pressione 1 pz. PN3094 -0.1 MPa fino a 1 MPa M12 1 NC, 1 NA, Analogico
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Sensore di pressione
Connessione
M12
Caratteristiche
Sovrapressione
Intervallo di misura (pressione) (max.)
1 MPa
Voltaggio Max.
30 V/DC
Scheda tecnica (PDF)
2 Pezzo(i)
Vendita e spedizione:
spedizione gratuita a partire da 100,00 € valore dell'ordine con questo fornitore
Numero
Totale
371,10 €
Consegna intracomunitaria (esente da IVA)
Spedizione gratuita
Solo 2 Pezzo(i) disponibili
Avete già l'offerta migliore per la vostra quantità.
La nostra offerta
Highlights & Dettagli

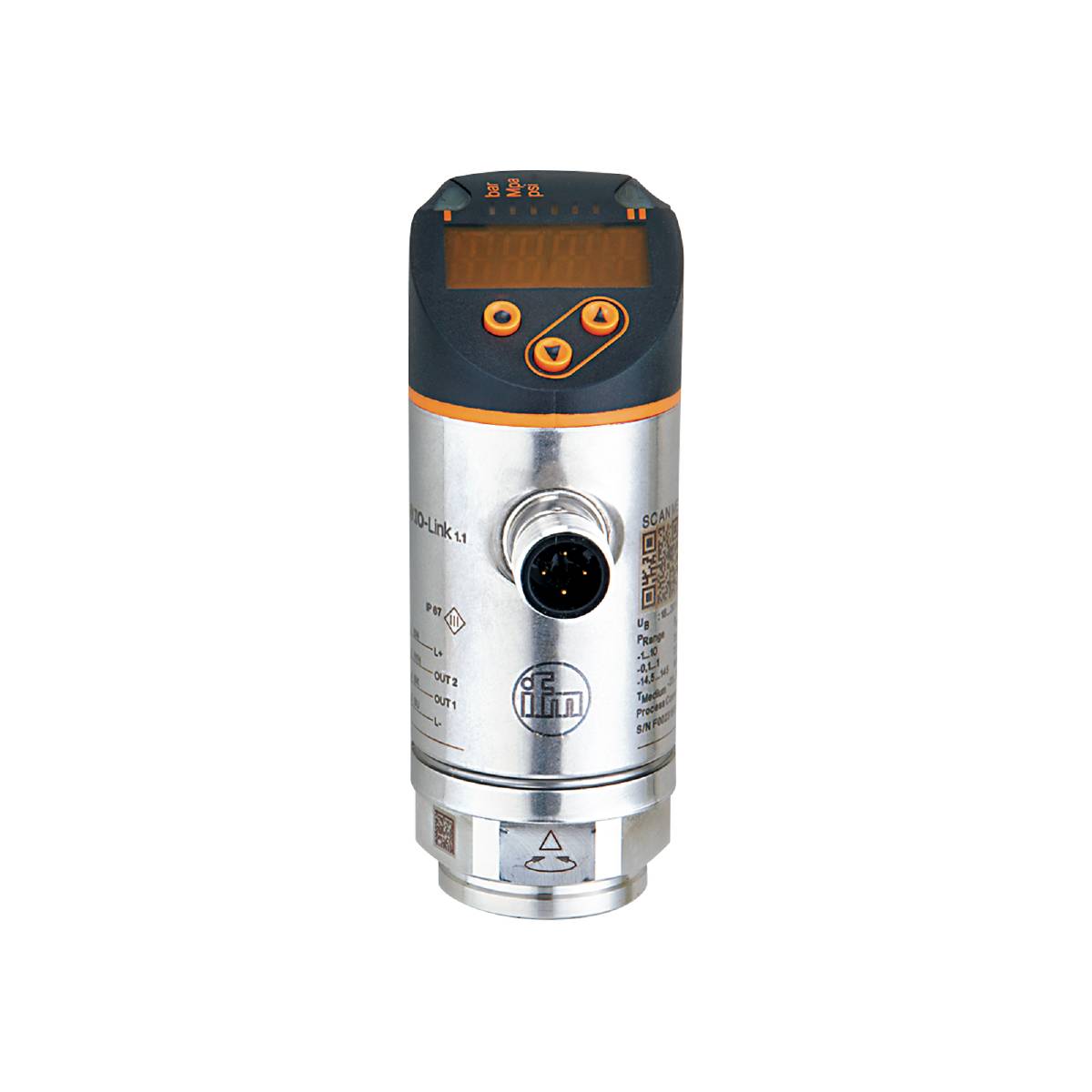

Sensore di pressione elettronico ifm PN3094
- Uscita di commutazione programmabile con IO-Link e uscita analogica
- Indicatore di sostituzione rosso-verde per contrassegnare in modo univoco le aree di buona qualità
- Orientamento ottimale grazie alla rotazione del collegamento di processo
- Stabile a lungo termine grazie all'elevata resistenza al sovraccarico
- Modello robusto per l'uso in ambienti industriali difficili
- Utilizzo comodo tramite tasti o parametrizzazione tramite IO-Link
Dati tecnici
- Uscita analogica tensione [V]: 0...10; (0 bar = 0; 10 bar = 10)
- Uscita analogica corrente [mA]: 4...20; (0 bar = 4; 10 bar = 20)
- Tempo di risposta [ms]: < 3
- Numero di uscite analogiche: 1
- Numero di uscite digitali: 1
- Numero di ingressi e uscite: Numero di uscite digitali: 1; numero di uscite analogiche: 1
- Display: Unità display: 3 x LED, verde (bar, psi, MPa); stato di commutazione: 1 x LED, giallo; valori di misura: Display alfanumerico, rosso / verde a 4 cifre
- Resistenza alla pressione [MPa]: 7,5
- Resistenza alla pressione [psi]: 1087
- In passi da - Factory Setting / CMPT = 2 [MPa]: 0,005
- In passi da - Status_B High Resolution / CMPT = 3 [MPa]: 0,001
- Revisione IO-Link: 1.1
- Deviazione della linea caratteristica: < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line (impostazione del valore minimo); LS = impostazione del punto limite)
- Intervallo di misura [MPa]: -0,1...1
- Elemento di misura: Cella di misura della pressione capacitiva ceramica
- Min. Distanza tra SP e RP - Factory Setting / CMPT = 2 [MPa]: 0,005
- Min. Distanza tra SP e RP - Stato_B High Resolution / CMPT = 3 [MPa]: 0,005
- Min. Pressione di scoppio [MPa]: 15
- Punto di ritorno RP - Factory Setting / CMPT = 2 [MPa]: -0,095...0,995
- Punto di ritorno RP - Status_B High Resolution / CMPT = 3 [MPa]: -0,097...0,995
- Punto di commutazione SP - Factory Setting / CMPT = 2 [MPa]: -0,09...1
- Punto di commutazione SP - Stato_B High Resolution / CMPT = 3 [MPa]: -0,092...1
- Precisione del punto di commutazione intervallo: < ± 0,5
- Standard SDCI: IEC 61131-9
- Tipo di trasmissione IO-Link: COM2 (38,4 kBaud)
- Temperatura ambiente-1 [°C]: -25...80
- Precisione di ripetizione intervallo percentuale: < ± 0,1; (in caso di variazioni di temperatura < 10 K)
- Coppia di serraggio [Nm]: 25...35; (coppia consigliata; a seconda della lubrificazione, della guarnizione e del carico di pressione)
- Modello di protezione contro i cortocircuiti: Temporizzato
- Funzione di uscita: Contatto NA/NC; (parametrizzabile)
- Segnale di uscita: Segnale di commutazione; segnale analogico; IO-Link; (configurabile)
- Classe master necessaria: A
- Ritardo di standby [s]: < 0,3
- Caratteristica speciale: Contatti placcati oro
- Tensione d'esercizio [V]: 18...30 DC; (secondo SEL/PEL)
- Attenuazione uscita analogica DAA [s]: 0...4
- Attenuazione del valore di processo DAP [s]: 0...4
- Carico di corrente permanente dell'uscita di commutazione DC [mA]: 150; (200 (...60 °C) 250 (...40 °C))
- Elemento dell'acceleratore presente: No (retrofit)
- Tipo di pressione: Pressione relativa; vuoto
- Resistenza alla pressione [bar]: 75
- Direttiva sulle attrezzature a pressione: Buona pratica ingegneristica; utilizzabile per supporti del gruppo 2 di fluidi; supporti del gruppo 1 di fluidi su richiesta
- Tempo di ritardo regolabile DS, dr [s]: 0...50
- Modello elettrico: PNP
- Numero totale uscite: 2
- Peso [g]: 235.500
- Deviazione isteresi: < ± 0,25
- In passi da - Factory Setting / CMPT = 2 [bar]: 0,05
- In passi da - Factory Setting / CMPT = 2 [psi]: 0,5
- In passi da - Status_B High Resolution / CMPT = 3 [bar]: 0,01
- In passi da - Status_B High Resolution / CMPT = 3 [psi]: 0,1
- Funzioni IO-Link (acicliche) - Factory Setting / CMPT = 2: Marcatura specifica per l'applicazione
- Funzioni IO-Link (acicliche) - Status_B High Resolution / CMPT = 3: Marcatura specifica per l'applicazione
- Risoluzione IO-Link Print - Factory Setting / CMPT = 2 [bar]: 0,01
- Risoluzione IO-Link Print - Status_B High Resolution / CMPT = 3 [bar]: 0,005
- Interfaccia di comunicazione: Io-Link
- Protezione da cortocircuito: Sì
- Temperatura di stoccaggio [°C]: -40...100
- Stabilità a lungo termine: < ± 0,05; (per 6 mesi)
- Max. Tempo di salita uscita analogica [ms]: 3
- Max. Carico [Ω]: 500
- max. Caduta di tensione uscita di commutazione DC [V]: 2,5
- Mezzi: Liquidi e gassosi
- Temperatura media [°C]: -25...80
- Intervallo di misura [bar]: -1...10
- Intervallo di misura [psi]: -14,5...145
- Min. Distanza tra SP e RP - Factory Setting / CMPT = 2 [bar]: 0,5
- Min. Distanza tra SP e RP - Factory Setting / CMPT = 2 [psi]: 1
- Min. Distanza tra SP e RP - Stato_B High Resolution / CMPT = 3 [bar]: 0,5
- Min. Distanza tra SP e RP - Stato_B High Resolution / CMPT = 3 [psi]: 0,8
- Min. Pressione di scoppio [bar]: 150
- Min. Pressione di scoppio [psi]: 2175
- Min. Cicli di stampa: 100 milioni
- Min. RESISTENZA DI ISOLAMENTO [MΩ]: 100; (500 V CC)
- Min. Resistenza di carico [Ω]: 2000
- Min. Tempo del ciclo di processo - Factory Setting / CMPT = 2 [ms]: 2.3
- Min. Tempo del ciclo di processo - Status_B High Resolution / CMPT = 3 [ms]: 3
- MTTF: 226
- Possibilità di parametrizzazione: Isteresi / finestra; dispositivo di chiusura / apertura; ritardo di commutazione/inversione; attenuazione; unità di visualizzazione; uscita corrente/tensione
- Profili - Factory Setting / CMPT = 2: smart Sensor: Variabile dati di processo; identificazione del dispositivo, diagnostica del dispositivo
- Profili - Status_B High Resolution / CMPT = 3: smart Sensor ED2: Sensore di misurazione digitale (0x000A), identificazione e diagnostica (0x4000)
- Collegamento di processo: Collegamento filettato G 1/4 filettatura interna M6 I
- Dati di processo analogici: 1
- Dati di processo binari: 1
- Punto di ritorno RP - Factory Setting / CMPT = 2 [bar]: Da -0,95 a 9,95
- Punto di ritorno RP - Factory Setting / CMPT = 2 [psi]: -14...144,5
- Punto di ritorno RP - Status_B High Resolution / CMPT = 3 [bar]: Da -0,97 a 9,95
- Punto di ritorno RP - Status_B High Resolution / CMPT = 3 [psi]: -14...144,3
- Frequenza di commutazione DC [Hz]: < 170
- Punto di commutazione SP - Factory Setting / CMPT = 2 [bar]: -0,9...10
- Punto di commutazione SP - Factory Setting / CMPT = 2 [psi]: -13,5...145
- Punto di commutazione SP - Status_B High Resolution / CMPT = 3 [bar]: -0,92...10
- Punto di commutazione SP - Status_B High Resolution / CMPT = 3 [psi]: -13,3...145
- Tipo di protezione: IP 65; IP 67
- Classe di protezione: III
- Modalità SIO: Sì
- Collegamento a spina: Layout pin: 0001 - collegamento a spina: 1 x M12; codifica: A; contatti: Placcato oro
- Assorbimento di corrente [mA]: < 35
- Coefficiente di temperatura zero: < ± 0,2; (-25...80 °C)
- Coefficiente di temperatura intervallo: < ± 0,2; (-25...80 °C)
- Resistente ai sovraccarichi: Sì
- Resistenza al vuoto [mbar]: -1000
- Protezione da inversione di polarità: Sì
- Watchdog integrato: Sì
- Materiali a contatto con il terreno medium: 1.4404 (acciaio inox / 316L); Al2O3 (ceramica); FKM
- Tipo prodotto
Sensore di pressione
- Tipo
PN3094
- Connessione
M12
- Caratteristiche
Sovrapressione
- Uscite
PNP
- Segnale di uscita (min.)
4 mA
- Segnale di uscita (max.)
20 mA
- Interfacce
IO-Link
- Intervallo di misura (pressione) (min.)
-0.1 MPa
- Intervallo di misura (pressione) (max.)
1 MPa
- Intervallo di misurazione (pressione)
-0.1 MPa fino a 1 MPa
- Voltaggio operativo Min.
18 V/DC
- Voltaggio Max.
30 V/DC
- Tensione d'esercizio
18 - 30 V/DC
- Tipo contatto
1 NC
1 NA
Analogico
IP65/67
- Min. temperatura
-25 °C
- Temperatura max.
80 °C
- Peso
0.2280 kg
- Compatibile RoHS
Sì
- Contenuto
1 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3321293 ifm Electronic Sensore di pressione 1 pz. PN3094 -0.1 MPa fino a 1 MPa M12 1 NC, 1 NA, Analogico
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3321293 ifm Electronic Sensore di pressione 1 pz. PN3094 -0.1 MPa fino a 1 MPa M12 1 NC, 1 NA, Analogico
