ifm Electronic Sensore di pressione 1 pz. PT5501 0 MPa fino a 25 MPa M12 Analogico

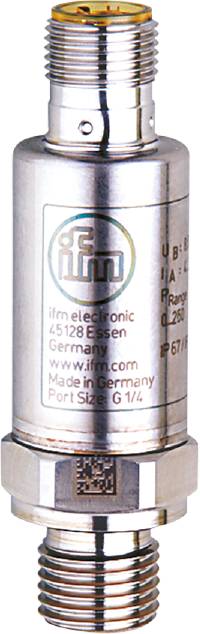

Sensore industriale con scritto: 'ifm electronic, 45128 Essen, Germania, www.ifm.com, Fatto in Germania, Dimensione porta: G 1/4'.
Immagine simile
Tipo prodotto
Sensore di pressione
Connessione
M12
Caratteristiche
Pressione relativa
Intervallo di misura (pressione) (max.)
25 MPa
Voltaggio Max.
32 V/DC
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Consegna entro Gio 19 Nov
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero
Totale (255,00 € / Pezzo)
255,00 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Segnala un problema

Highlights & Dettagli

Sensore di pressione elettronico ifm PT5501

  • Per il rilevamento affidabile della pressione del sistema in macchine mobili
  • Robusto alloggiamento in acciaio inox con elevata resistenza agli urti e alle vibrazioni
  • Struttura compatta per l'uso in condizioni di installazione limitate
  • Durata prevista di oltre 60 milioni di cicli di stampa
  • Stabilità a lungo termine grazie all'elevata precisione di ripetizione e alla bassa deviazione della linea caratteristica

Dati tecnici

  • Corrente uscita analogica [mA]: 4...20
  • Numero di uscite analogiche: 1
  • Numero di ingressi e uscite: Numero di uscite analogiche: 1
  • Resistenza alla pressione [MPa]: 62,5
  • Resistenza alla pressione [psi]: 9060
  • Deviazione caratteristica: < ± 0,8; (incl. Deriva a vite, errore di zero e di tensione, non linearità, isteresi)
  • Intervallo percentuale di deviazione della linearità: < ± 0,25 (BFSL) / < ± 0,5 (LS)
  • Intervallo di misura [MPa]: Da 0 a 25
  • Min. Pressione di scoppio [MPa]: 120
  • Temperatura ambiente-1 [°C]: -40...100
  • Precisione di ripetizione intervallo percentuale: < ± 0,05; (in caso di variazioni di temperatura < 10 K)
  • Coppia di serraggio [Nm]: 25...35; (coppia consigliata; a seconda della lubrificazione, della guarnizione e del carico di pressione)
  • Applicazione: Per l'uso mobile
  • Segnale di uscita: Segnale analogico
  • Ritardo di standby [s]: < 0,1
  • Tensione d'esercizio [V]: Da 8 a 32 DC
  • Guarnizione collegamento di processo: HNBR ( DIN EN ISO 1179-2)
  • Elemento dell'acceleratore presente: Sì
  • Misura pessione: pressione relativa
  • Resistenza alla pressione [bar]: 625
  • Direttiva sulle attrezzature a pressione: Buona pratica ingegneristica; utilizzabile per supporti del gruppo 2 di fluidi; supporti del gruppo 1 di fluidi su richiesta
  • Numero totale uscite: 1
  • Peso [g]: 59.000
  • Deviazione isteresi: < ± 0,2
  • A prova di cortocircuito: Sì
  • Temperatura di stoccaggio [°C]: -40...100
  • Stabilità a lungo termine: < ± 0,1; (per 6 mesi)
  • Max. Carico [Ω]: (UB - 8 V) / 21,5 mA; @8 V = 0; @12 V max. 200; @24 V max. 750
  • Mezzi: Liquidi e gassosi
  • Temperatura media [°C]: -40...125
  • Intervallo di misura [bar]: Da 0 a 250
  • Intervallo di misura [psi]: Da 0 a 3625
  • Min. Pressione di scoppio [bar]: 1200
  • Min. Pressione di scoppio [psi]: 17400
  • Min. Cicli di stampa: 60 milioni; (a una pressione nominale 1,2 volte)
  • Min. RESISTENZA DI ISOLAMENTO [MΩ]: 100; (500 V CC)
  • MTTF: 704
  • Collegamento di processo: Collegamento filettato G 1/4 filettatura esterna (DIN EN ISO 1179-2)
  • TIPO DI PROTEZIONE: IP 67; IP 69K
  • Classe di protezione: III
  • Tempo di risposta di salto uscita analogica [ms]: 2
  • Collegamento a spina: Layout pin: 0180 - collegamento a spina: 1 x M12; codifica: A; max. Lunghezza del cavo: 30 m.
  • Coefficiente di temperatura zero: < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
  • Coefficiente di temperatura intervallo: < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
  • Resistente ai sovraccarichi: Sì
  • Resistenza al vuoto [mbar]: -1000
  • Protezione da inversione di polarità: Sì
  • Materiali a contatto con il terreno medium: 1.4542 (acciaio inox / 17-4 PH / 630)
Tipo prodotto

Sensore di pressione

Tipo

PT5501

Connessione

M12

Lunghezza cavo

30 m

Caratteristiche

Pressione relativa

Tempo di risposta

2 ms

Uscite

Corrente analogica

Segnale di uscita (min.)

4 mA

Segnale di uscita (max.)

20 mA

Interfacce

spina M12

Intervallo di misura (pressione) (min.)

0 MPa

Intervallo di misura (pressione) (max.)

25 MPa

Intervallo di misurazione (pressione)

0 MPa fino a 25 MPa

Voltaggio operativo Min.

8 V/DC

Voltaggio Max.

32 V/DC

Tensione d'esercizio

8 - 32 V/DC

Tipo contatto

Analogico

Raccordo tubo flessibile

G1/4 AG

Min. temperatura

-40 °C

Temperatura max.

100 °C

Peso

59.000 g

Compatibile RoHS

Sì

Contenuto

1 pz.

UKCA

Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 3319697 ifm Electronic Sensore di pressione 1 pz. PT5501 0 MPa fino a 25 MPa M12 Analogico

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3319697 ifm Electronic Sensore di pressione 1 pz. PT5501 0 MPa fino a 25 MPa M12 Analogico

Descrizione

Sensore di pressione elettronico ifm PT5501
