Jumo 00543007 Modulo ingresso RS-485 Num. uscite: 4 x 1 pz.

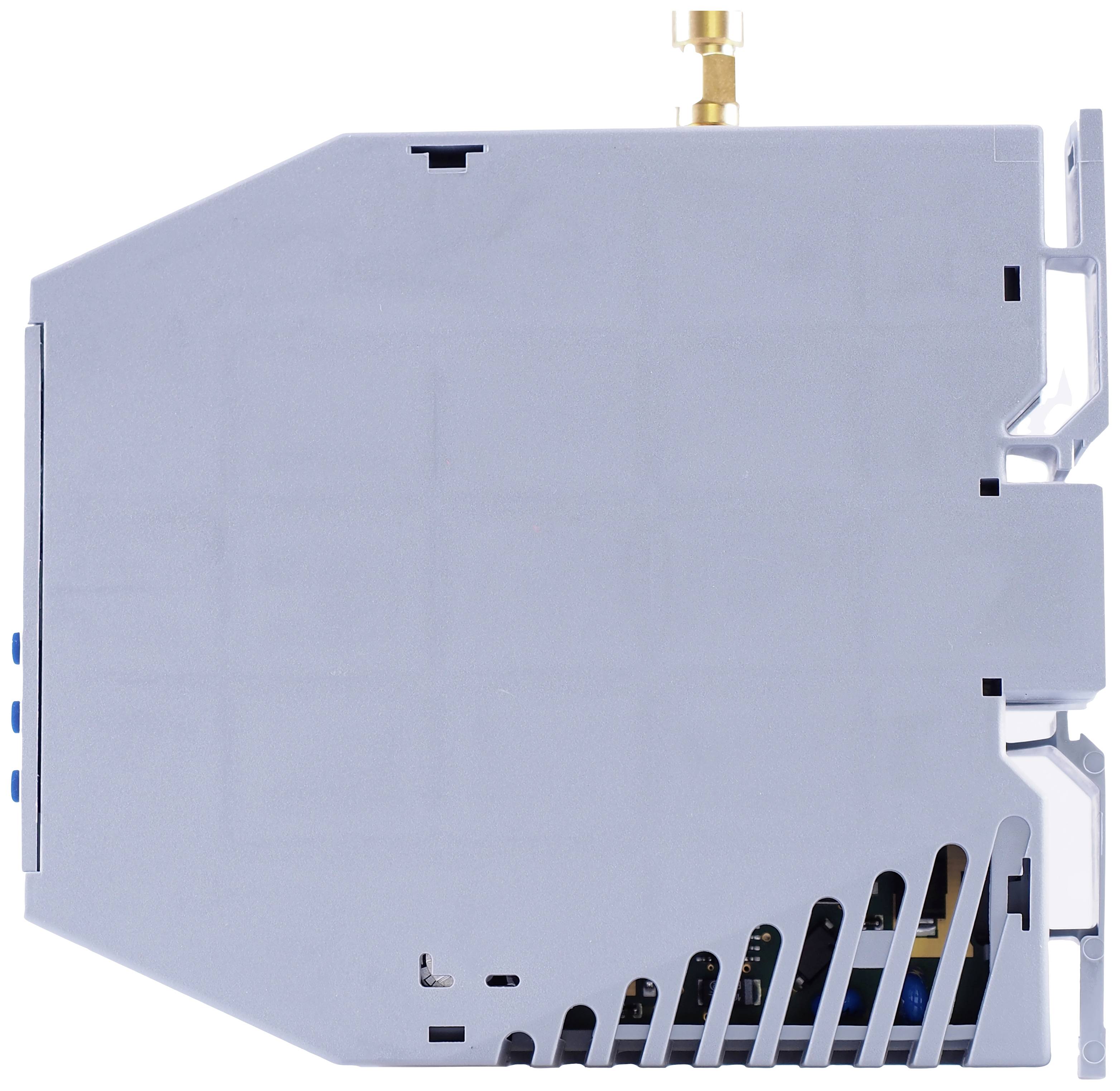

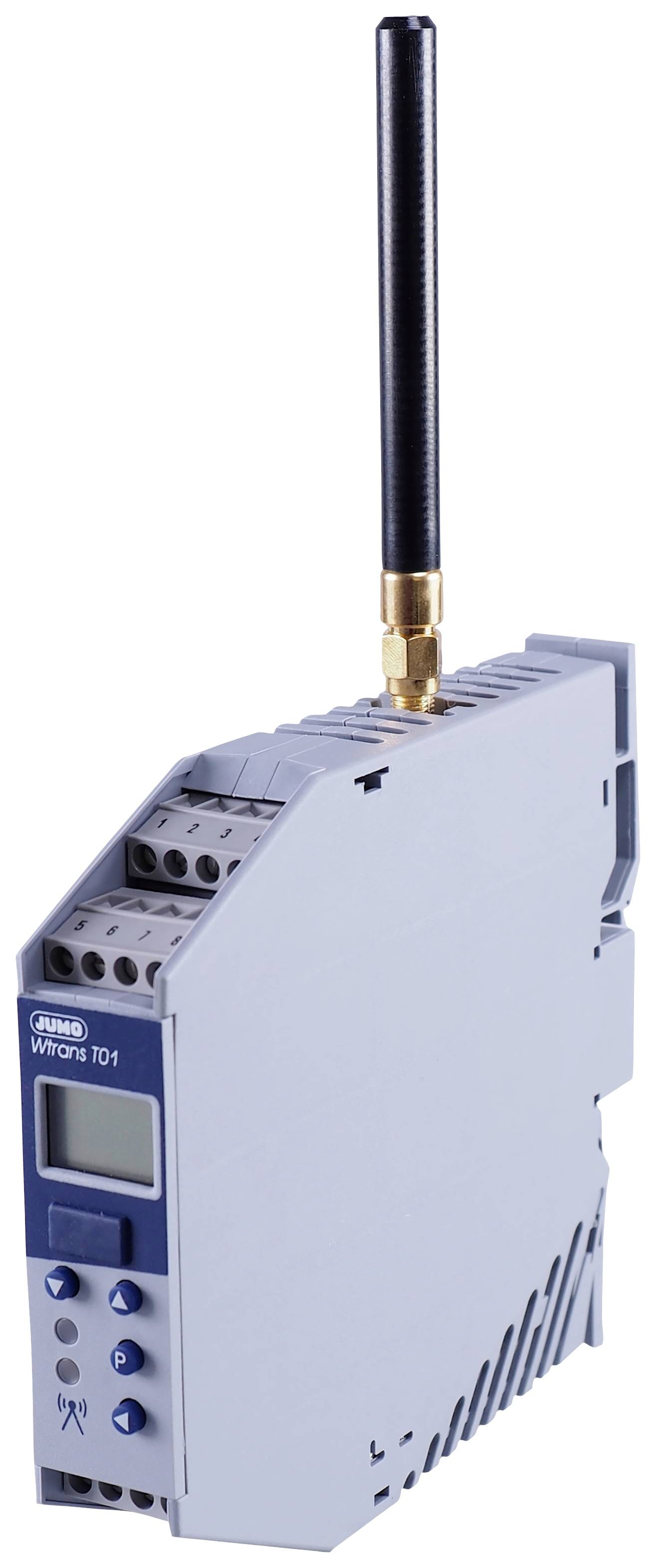

Il ricevitore radio T01.EC3 viene utilizzato in combinazione con trasmettitori adatti per la misurazione mobile o stazionaria delle grandezze fisiche. Grazie all'utilizzo di una tecnologia radio all'avanguardia della frequenza radio industriale 868,4 MHz, si ottiene una notevole riduzione della frequenza di installazione. I collegamenti dei cavi possono essere eliminati, la tecnologia dei sensori basata su radio funziona anche in ambienti industriali difficili. L'antenna lambda/4 in dotazione con un'impedenza di 50 Ohm può essere avvitata direttamente o montata esternamente. Se viene utilizzato il supporto a parete per antenna opzionale con cavo per antenna lungo 3 m, la larghezza del campo libero è di 300 m. I valori di misura ricevuti dal trasmettitore vengono riformati, visualizzati e sono disponibili come segnali di corrente o tensione lineari (da 0(4) a 20 mA, da 0 a 10 V) e tramite interfaccia digitale RS485. Entrambe le uscite analogiche del ricevitore sono separate galvanicamente. Sono inoltre disponibili due uscite relè. Tramite l'interfaccia digitale con protocollo Modbus è possibile il collegamento a sistemi di livello superiore, ad esempio al software di visualizzazione degli impianti o al registratore di schermo compatibile Modbus Master. Il funzionamento e la configurazione sono possibili tramite la tastiera in combinazione con un display LCD a due righe o più comodamente tramite un programma di configurazione. In questo modo è possibile impostare separatamente per ogni canale parametri quali costanti di filtro, offset, allarmi e indicatori di trascinamento (memoria del valore minimo e massimo). A tale scopo, sul lato frontale è presente una spina per un'interfaccia PC con convertitore TTL/RS232 o USB/TTL per il collegamento tra ricevitore e PC. Il ricevitore nell'alloggiamento per guide portanti è progettato per il montaggio su guida DIN 35 × 7,5 mm in conformità con DIN EN 60715. I morsetti a vite per il collegamento elettrico sono disposti su diversi livelli. La sezione del cavo non deve superare 2,5 mm2. Come alimentazione di tensione viene utilizzato un collegamento a CA/CC da 20 a 30 V, da 48 a 63 Hz.
