MegaSat HD 7 Combo V2 Antenna SAT

Strumento di misura combinato professionale per la massima flessibilità

HD 7 Combo V2 è un potente strumento di misura universale per satellite, cavo, terrestre, IPTV e segnali ottici. Sviluppato per utenti professionali, combina la tecnica di misurazione precisa, una rappresentazione brillante e molteplici possibilità di utilizzo in un alloggiamento compatto in alluminio.

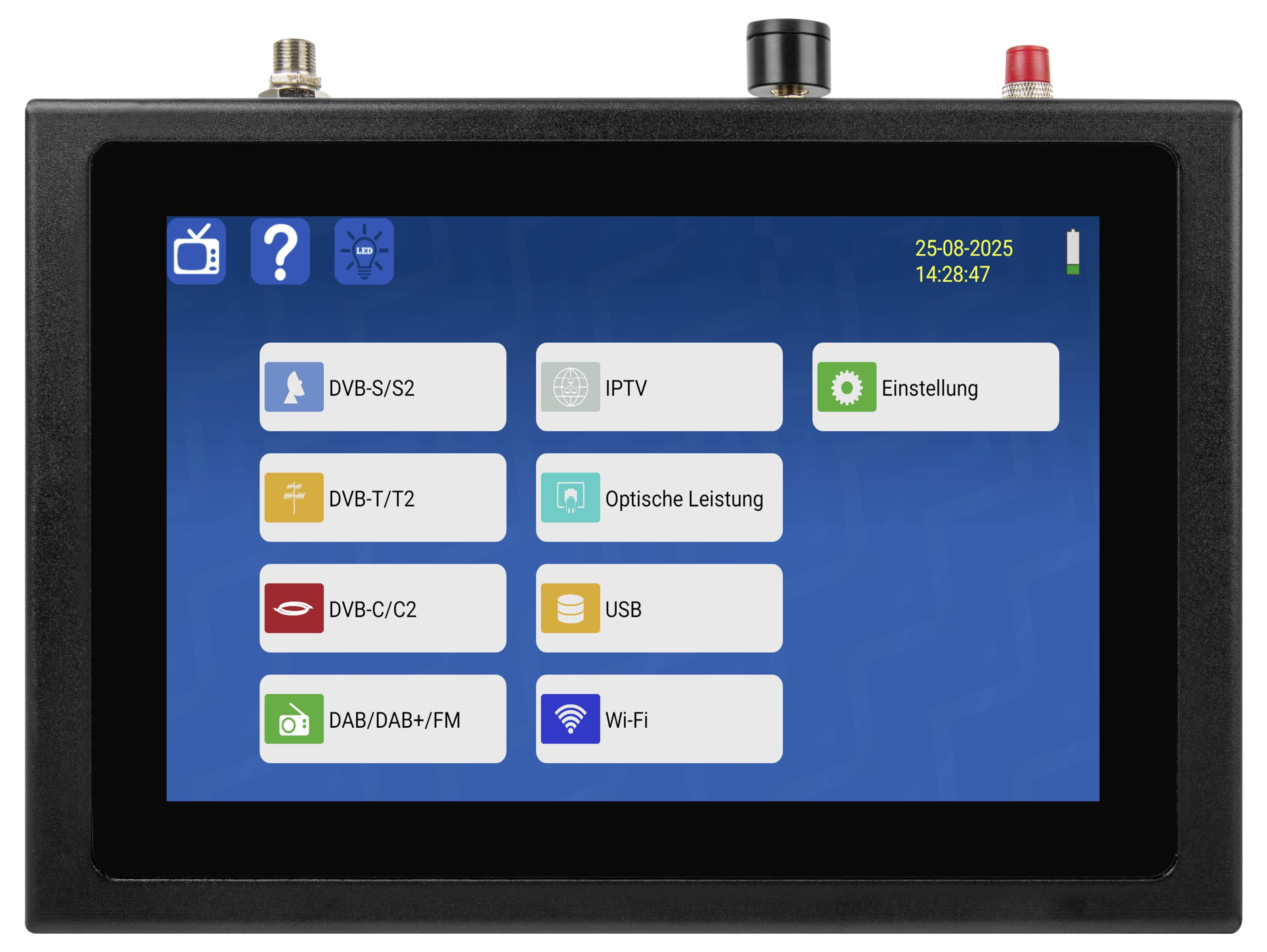

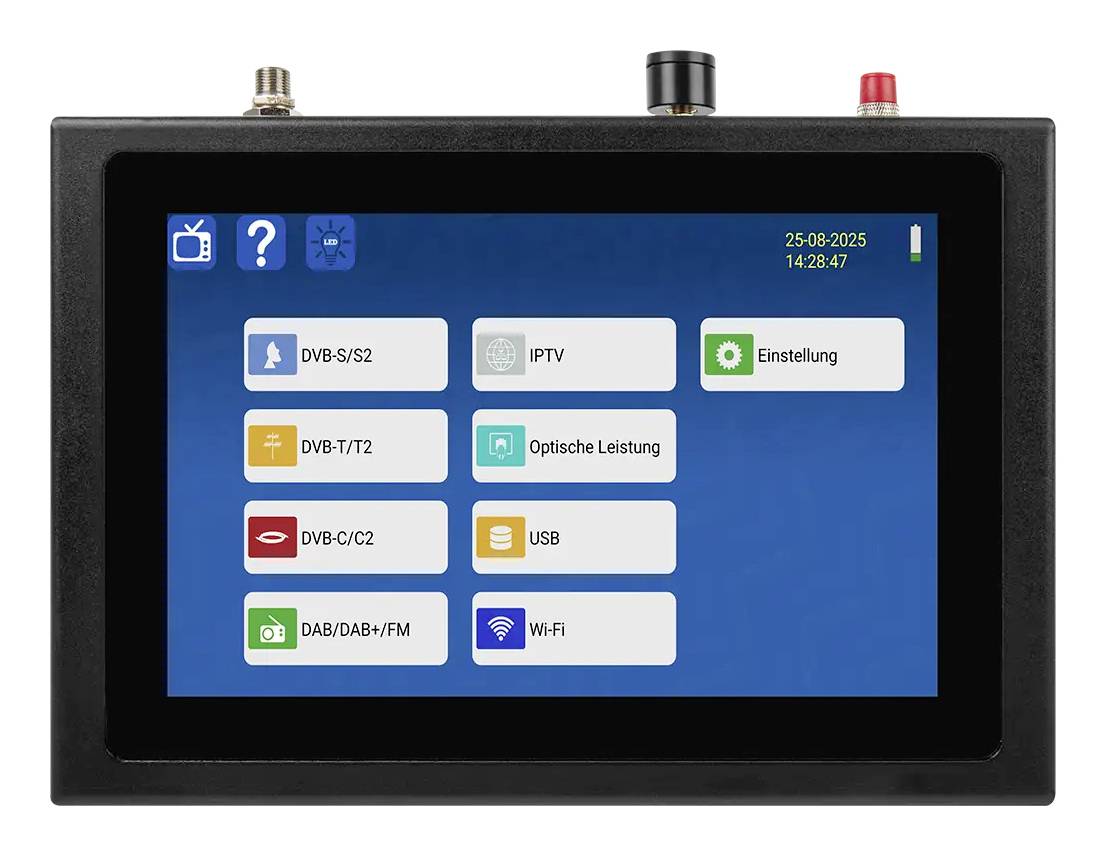

Brillante display touch a 8,9″ e uscita video 4K
Il display touch WQXGA da 8,9″ ad alta risoluzione (2560 × 1600 pixel) garantisce una visualizzazione nitida di tutti i valori misurati e dei menu. Inoltre, l'uscita video 4K con un massimo di 60 FPS consente un controllo realistico dei contenuti ad alta risoluzione.

Tutti gli standard di trasmissione in un unico dispositivo
SIA DVB-S/S2, DVB-T/T2, DVB-C/C2, IPTV, DAB/DAB+, FM, WLAN o segnali ottici: l'HD 7 Combo V2 copre tutti i tipi di ricezione più comuni ed è adatto Ideal per l'installazione, la manutenzione e la ricerca di errori.

Analisi precisa in tempo reale per un allineamento perfetto
L'analisi dello spettro in tempo reale integrata con un massimo di 10 FPS fornisce risultati di misurazione precisi come MER, dBµV, VBER, CBER o LBER. Funzioni come il grafico di costellazione, il controllo dei transponder, l'analisi NIT e il calcolo dell'azimut e dell'elevazione consentono un allineamento del segnale rapido e affidabile.

IPTV, analisi WiFi e TV live
Oltre ai classici canali di ricezione, i flussi IPTV possono essere testati e riprodotti direttamente. Questo è completato da un'analisi WiFi completa e dalla riproduzione TV live per la massima flessibilità nelle installazioni moderne.

Robusto, portatile e duraturo
Il robusto alloggiamento in alluminio protegge la tecnologia durante l'uso quotidiano. La potente batteria ricaricabile agli ioni di litio da 7,4 V/5000 mAh con funzione di ricarica rapida garantisce una lunga durata. I pratici extra come la torcia a LED integrata, gli altoparlanti, l'interfaccia USB per gli aggiornamenti e l'esportazione dei dati e un OSD multilingue completano il pacchetto.

Dati generali
Display touchscreen a colori WQXGA da 8,9″ (22,6 cm) (2560 × 1600)
Uscita video fino a 4K@60 FPS (MPEG-1/2/4, H.263, H.264, HEVC/H.265, AVS, VC-1, VP8, MVC)
RICEZIONE E MISURAZIONE: DVB-S/S2, DVB-T/T2, DVB-C/C2, IPTV, DAB/DAB+, FM, WLAN e ottica
Riproduzione TV dal vivo
Analisi dello spettro in tempo reale (10 FPS) (MER, dBµV, VBER, CBER, display LBER)
Torcia LED integrata
Porta USB per aggiornamenti del firmware ed esportazione dei dati
Altoparlante integrato
Elenchi di dati e canali memorizzabili
OSD multilingue (≥ 12 lingue)
Alloggiamento in alluminio, struttura compatta
Batteria ricaricabile: Agli ioni di litio 7,4 V / 5000 mAh (carica rapida)
ALIMENTAZIONE: CA 100 - 240 V, CC 12 V / 2 A

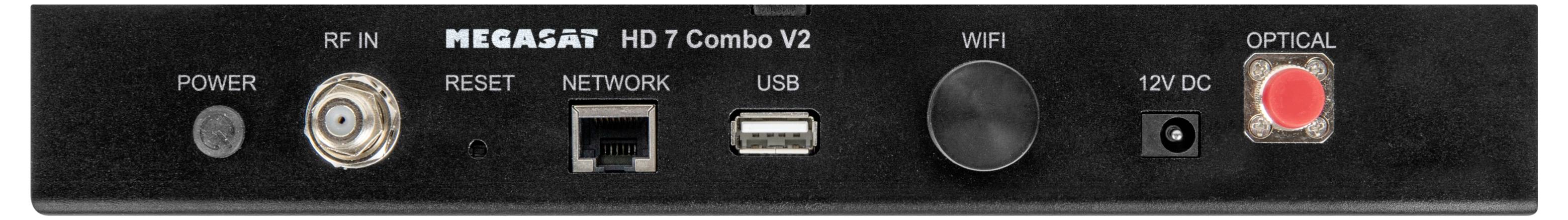

Collegamenti
1 collegamento USB.
Collegamento ottico 1 ×
1 × connettore RF/F.
Ingresso 1 × 12 V DC
RJ45 1 × (LAN)
1 × WLAN (integrata)

DVB-S / -S2
Intervallo di frequenza: 950 - 2150 MHz
Livello d'ingresso: Da 35 a 120 dBµV
Velocità dei simboli: Da 1 a 45 Msym/s.
Costellazione: QPSK, 8PSK
FEC: Da 1/2 a 9/10
MER: Da 0 a 20 dB
DISEQC 1.0 / 1.1 / 1.2 / USALS / SCD / SCD2
UNICABLE I & II (EN50494 / EN50607)
Spektrum & Constellation
Analisi del valore di NIT, controllo dei transponder
Indicatore di cortocircuito LNB e protezione
Tensione di alimentazione LNB: 13/18 V, max. 300 - 400 ma
Bussola / calcolo azimut e elevazione

DVB-T / -T2 / -C / -C2
Intervallo di frequenza: Da 42 a 1005 MHz
Livello d'ingresso: Da 30 a 120 dBµV
Larghezze di banda: Da 1,7 a 5, 6, 7, 8 MHz
COSTELLAZIONE: QPSK, 16QAM, 64QAM, 256QAM, FINO A 4096QAM (C2)
FEC: Da 1/2 a 9/10
MER: Da 5 a 40 dB
Display Spektrum & tilt
Ricerca automatica e manuale
Monitor ECHO (DVB-T/-T2)
FUNZIONE DI MISURAZIONE DC/AC (DVB-C)

DAB / DAB+
Misurazione del segnale e visualizzazione dello spettro
Riproduzione di programmi DAB/DAB+
Valori misurati: dBµV, SNR, CNR, ACQ, EID

FM
Controllo del segnale FM (incl. Valori di riferimento per segnali analogici)
Riproduzione dei programmi FM
Visualizzazione del livello in %
Ingresso ottico
Intervallo di lunghezza d'onda: Da 860 a 1610 nm
Intervallo d'ingresso: Da -50 dBm a +20 dBm
Display digitale e ottico della potenza

Dati logistici
Dimensioni: 255 × 175 × 36 mm (senza collegamenti) (L/a/P)
Peso: 1184 g
