Name: Motrona 7379.5020.CO 7379.5020.CO Convertitore di segnale 1 pz.
Brand: Motrona
SKU: 3805214
Availability: BackOrder

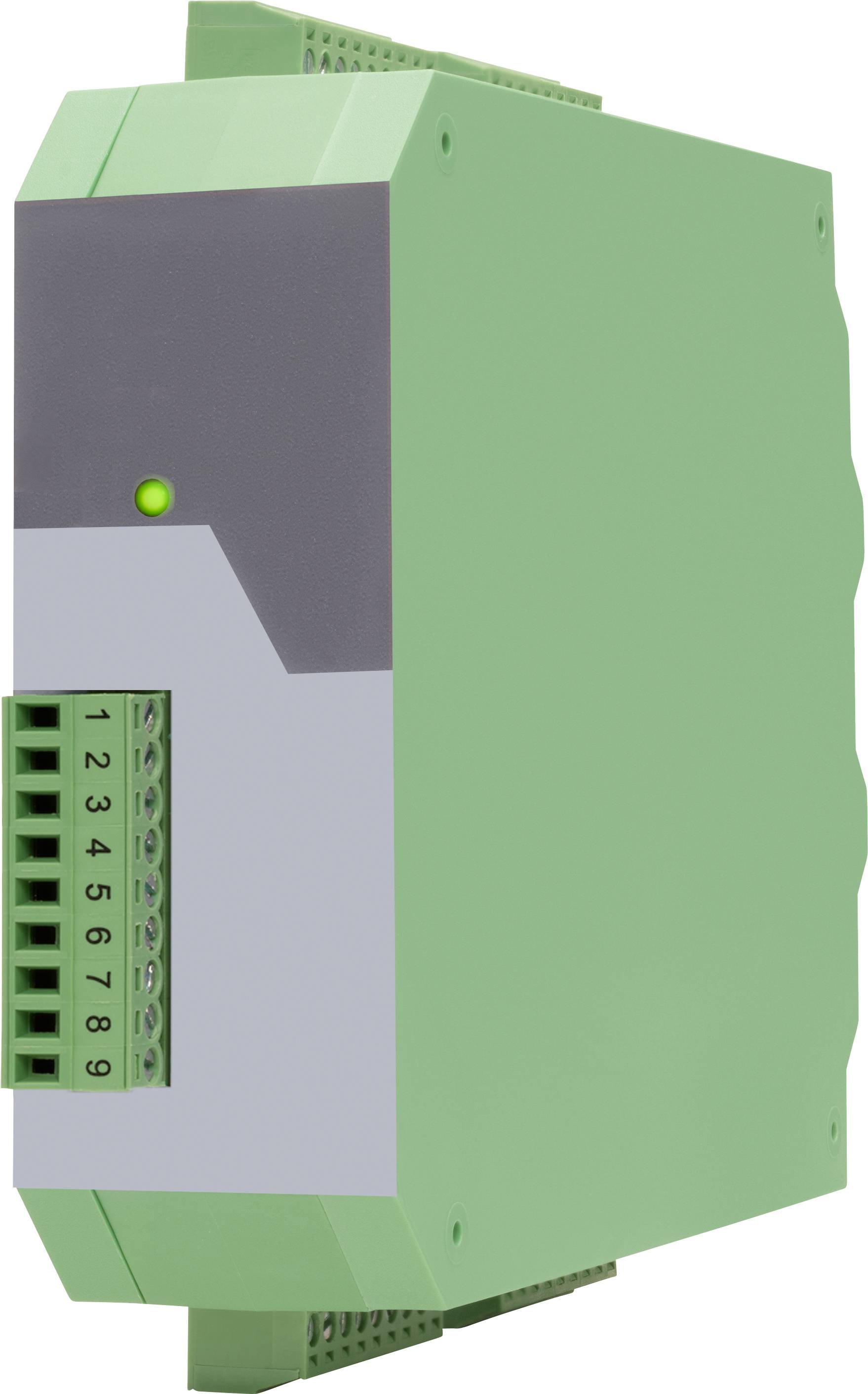

Modulo di controllo DIN-rail industriale verde con morsettiera frontale e LED di stato illuminato, mostrato isolato su sfondo bianco.

Tipo prodotto

Convertitore di segnale

Ingresso max.

20 mA

Segnale ingresso max.

10 V

Tipo

7379.5020.CO

Dim.

(L x L x A) 140 x 34 x 109 mm

Scheda tecnica (PDF)

Consegna entro Gio 12 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (294,26 € / Pezzo)

294,26 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

AWG 16
Alimentazione di tensione - circuito di protezione: Protezione da inversione di polarità
Uscita di riferimento - tensione di uscita: +10 V.
Uscita di riferimento - carico: max. 10 ma/ ≥ 1 kOhm
Ingressi analogici - numero: 4
Ingressi analogici - configurazione: 2 corrente e 2 ingressi di tensione
Ingressi analogici - risoluzione / precisione: 16 bit / ± 0,2% (25 °C)
Ingressi di controllo - numero: 3
Ingressi di controllo – (opzione "CO") formato: HTL, PNP (basso 0 … 3 V, alto 9 … 30 V)
Ingressi di controllo - tempo di risposta: Circa 1 ms.
Ingressi di controllo - tempo di trasmissione (io Link): Ogni ca. 1 ms - (tempo di ciclo io Link)
Ingressi di controllo - carico: max. 2 ma a 24VDC
Uscite di controllo - numero: 2
Uscite di controllo - tempo di risposta: Min. 1 ms.
Uscite di controllo (a seconda del "tempo di campionamento" e dell'impostazione "filtro medio") - tempo di trasmissione (io Link): Ogni circa 1 ms - (tempo di ciclo io Link)
Io-Link - gruppo / specifiche: Device / io Link V1.1
Io-Link - bit rate: COM 3 (230,4 kBit/s)
Io-Link - Port classe: Tipo a
Io-Link - tempo di ciclo: Min. 1 ms.
Io-Link – ampiezza dei dati: 11 byte (4 x 2 byte (dati in ingresso) + 1 byte (stato «CO») + 2 byte
Elementi di visualizzazione - funzione: 1 LED verde per la disponibilità di funzionamento o lo stato io Link (in caso di opzione "CO")
Alloggiamento - materiale: Plastica
Alloggiamento - montaggio: Su guida DIN da 35 mm
Alloggiamento - dimensioni (L x a x P): 34 x 100 x 131 mm
Alloggiamento (senza collegamenti) - peso: Circa 160 g.
Alloggiamento (senza collegamenti) - tipo di protezione: IP20
Condizioni ambientali - altitudine: max. 2000 m su superficie piana
Condizioni ambientali - umidità dell'aria: max. 80% umidità relativa fino a 30°C.

Tipo: 7379.5020.CO

Tipo prodotto: Convertitore di segnale

Ingresso max.: 20 mA

Segnale ingresso max.: 10 V

Dim.: (L x L x A) 140 x 34 x 109 mm

Collegamento: Morsetto a vite

Segnale in uscita: 5 - 30 V (je nach Spannung an Com+), PNP

Segnale in uscita: max. 100 mA je Ausgang (bei externer Com+ Versorgung!)

Tensione d'esercizio: 18 - 30 V/DC

Voltaggio Max.: 30 V/DC

Voltaggio operativo Min.: 18 V/DC

Segnale ingresso (Tensione): -10 - +10 V (1 MOhm)

Segnale ingresso: 0 - 20 mA / 4 - 20 mA (100 Ohm)

Resistenza in ingresso: 1 MΩ

Contenuto: 1 pz.

Configurazione: Software

Larghezza: 34 mm

Altezza: 109 mm

Lunghezza: 140 mm

Assorbimento di corrente: 90 mA

Max. Temperatura ambiente: 60 °C

Min. Temperatura ambiente: -20 °C

Tensione di alimentazione (num.): 24 V/DC

Tensione di alimentazione: 12 ... 30 VDC

Sezione flessibile (max.): 1.5 mm²

Sezione rigida (max.): 1.5 mm²

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 3805214 Motrona 7379.5020.CO 7379.5020.CO Convertitore di segnale 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3805214 Motrona 7379.5020.CO 7379.5020.CO Convertitore di segnale 1 pz.

Descrizione

Convertitore di segnale con 2 ingressi analogici per corrente e 2 ingressi analogici per tensione, nonché interfaccia io-Link. Il convertitore con l'opzione CO dispone inoltre di 3 ingressi di controllo e 2 uscite di controllo. Questo accoppiatore io-Link trasmette in modo affidabile i segnali incrementali al mondo delle comunicazioni io-Link. Inoltre è disponibile una porta USB, tramite la quale è possibile leggere anche i segnali convertiti. La configurazione del dispositivo avviene comodamente tramite l'interfaccia USB o in alternativa tramite io-Link utilizzando i più comuni strumenti di progettazione.
