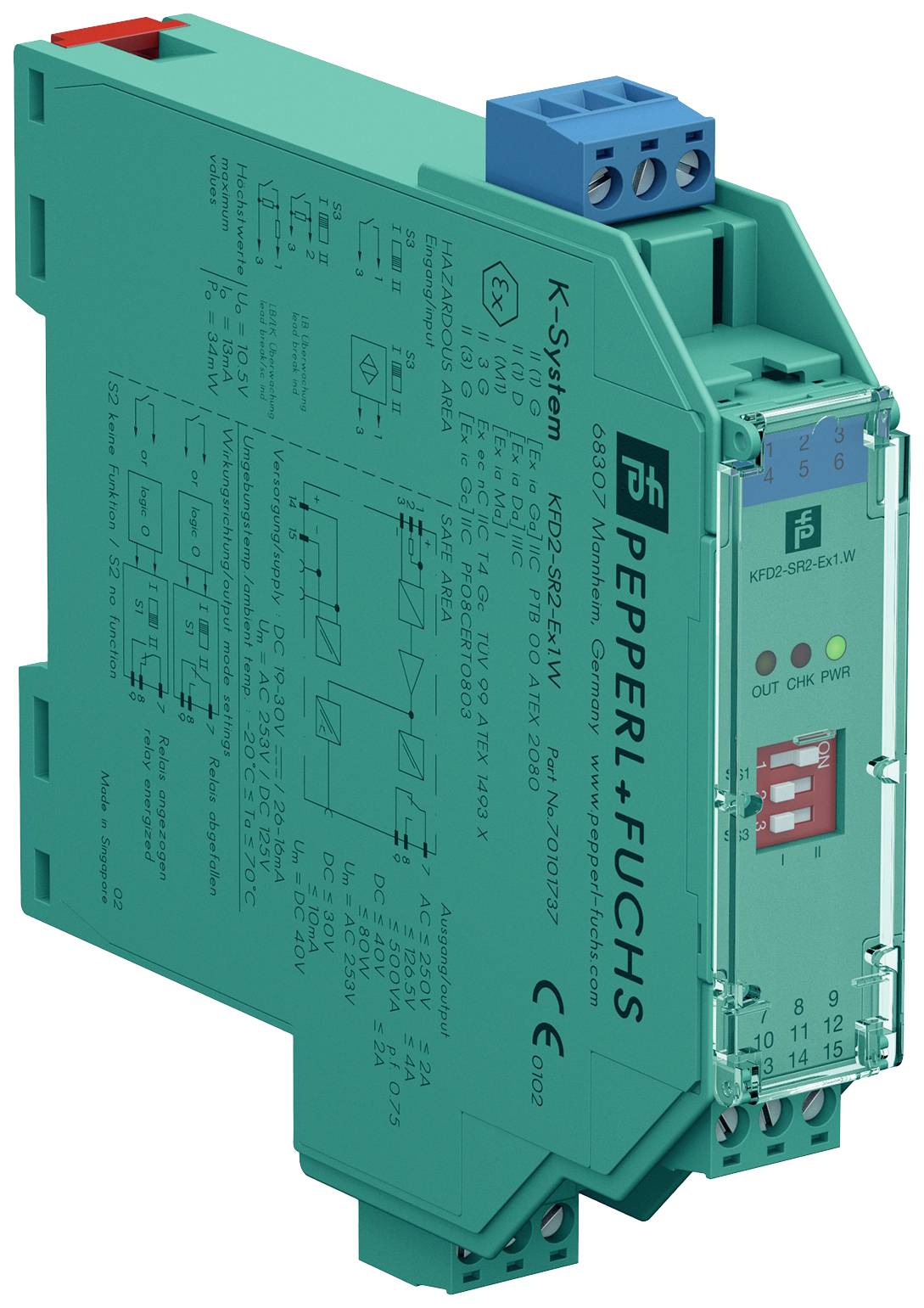

Pepperl+Fuchs KFD2-SR2-Ex1.W 70101737 Amplificatore di commutazione 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Amplificatore di commutazione
Ingresso max.
8 mA
Segnale ingresso max.
8 V
Tipo
KFD2-SR2-Ex1.W
Dim.
(L x L x A) 115 x 20 x 119 mm
Scheda tecnica (PDF)
Numero
Totale (168,02 € / Pezzo)
168,02 €
IVA escl.
Spedizione gratuita
Solo 1 Pezzo(i) disponibili
Avete già l'offerta migliore per la vostra quantità.
La selezione ottimale per la quantità inserita viene calcolata automaticamente, compresi il prezzo (escl. spedizione) e i tempi di consegna.
Dati tecnici
- Tipo
KFD2-SR2-Ex1.W
- Tipo prodotto
Amplificatore di commutazione
- Ingresso max.
8 mA
- Segnale ingresso max.
8 V
- Dim.
(L x L x A) 115 x 20 x 119 mm
- Collegamento
Morsetto a vite
- Segnale in uscita
250 V AC/2 A/cos φ > 0.75; 126.5 V AC/4 A/cos φ > 0.75; 40 V DC/2 A ohmsche Last
- Segnale in uscita
250 V AC/2 A/cos φ > 0.75; 126.5 V AC/4 A/cos φ > 0.75; 40 V DC/2 A ohmsche Last
- Tensione d'esercizio
19 - 30 V/DC
- Voltaggio Max.
30 V/DC
- Voltaggio operativo Min.
19 V/DC
- Segnale ingresso (Tensione)
ca. 8 V DC
- Segnale ingresso
1.2 ... 2.1 mA
- Contenuto
1 pz.
- Configurazione
DIP Switch
- Larghezza
20 mm
- Altezza
119 mm
- Lunghezza
115 mm
- Max. Temperatura ambiente
70 °C
- Min. Temperatura ambiente
-20 °C
- Tensione di alimentazione
19 ... 30 V DC
- Carica senza fili
No
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2627563 Pepperl+Fuchs KFD2-SR2-Ex1.W 70101737 Amplificatore di commutazione 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2627563 Pepperl+Fuchs KFD2-SR2-Ex1.W 70101737 Amplificatore di commutazione 1 pz.
Descrizione
Serie KFD...; alloggiamento di montaggio da 20 mm; morsetti di collegamento estraibili; tensione di alimentazione da 24 VDC; collegamento Power Power Rail; uscita di commutazione 1 commutatore; circuito di controllo [EEX ia]IIC; 1 canale; monitoraggio della rottura del conduttore LB e cortocircuito del conduttore LK; segnale LB/LK su Power Rail Power come messaggio di raccolta
Testo tradotto automaticamente
Testo tradotto automaticamente
Versione
- Dati generali
- Tipo di segnale: Ingresso binario
- Caratteristiche sicurezza funzionale
- Livello di integrità di sicurezza (SIL): SIL 2
- Alimentazione
- Collegamento: Power Rail o morsetti 14+, 15-
- Tensione di misurazione: 19... 30 V DC
- Ondulazione: ≤ 10%
- Corrente nominale: ≤ 35 mA
- Dissipazione di potenza: ≤ 0,7 W
- Potenza assorbita: ≤ 0,7 W
- Ingresso
- Lato collegamento: Lato campo
- Collegamento: Morsetti 1+, 2+, 3-
- Valori nominali: Secondo EN 60947-5-6 (NAMUR)
- Tensione a vuoto/corrente di cortocircuito: Circa 8 V CC / circa 8 mA
- Punto di commutazione/isteresi di commutazione: 1,2... 2,1 mA / circa 0,2 mA
- Monitoraggio degli errori di linea: Interruzione I ≤ 0,1 mA, cortocircuito I > 6 mA
- Rapporto impulsi/pausa: Min. 20 ms / min. 20 ms.
- Uscita
- Lato collegamento: Lato di controllo
- Collegamento: Morsetti 7, 8, 9
- Uscita: Segnale; relè
- Carico di contatto: 250 V AC/2 A/cos φ > 0,75; 126,5 V AC/4 A/cos φ > 0,75; 40 V DC/2 A carico ohmico
- Corrente di commutazione minima: 2 mA / 24 V CC
- Ritardo di serraggio/scarico: Circa 20 ms / circa 20 ms
- Durata meccanica: 107 cicli di commutazione
- Messaggio di errore collettivo: Power Rail
- Caratteristiche di trasmissione
- Frequenza di commutazione 10 Hz
- Isolamento galvanico
- Ingresso/uscita: Isolamento rinforzato secondo IEC/EN 61010-1, tensione di isolamento nominale 300 Veff
- Ingresso/alimentazione: Isolamento rinforzato secondo IEC/EN 61010-1, tensione di isolamento nominale 300 Veff
- Uscita/alimentazione: Isolamento rinforzato secondo IEC/EN 61010-1, tensione di isolamento nominale 300 Veffdisplay/impostazioni
- Elementi di visualizzazione: LED
- Comandi: Interruttore DIP
- Configurazione: Tramite interruttore DIP
- Etichetta: Spazio per l'etichettatura sul lato anteriore
- Conformità alle direttive
- Compatibilità elettromagnetica
- Direttiva 2014/30/UE: EN 61326-1:2013 (settori industriali)
- Bassa tensione
- DIRETTIVA 2014/35/UE: EN 61010-1:2010+A1:2019+A1:2019/AC:2019
- Conformità
- Compatibilità elettromagnetica: Ne 21:2017, EN 61326-3-1:2017, EN IEC 61326-3-2:2018
- TIPO DI PROTEZIONE: IEC 60529:1989+A1:1999+A2:2013
- Sicurezza funzionale: IEC/EN 61508:2010
- Ingresso: EN 60947-5-6:2000
- Condizioni ambientali
- Temperatura ambiente: Da -20 a 70 °C 158 °F)
- Dati meccanici
- Tipo di protezione: IP20
- Collegamento: morsetti a vite
- Peso ca. 150 g
- Dimensioni: 20 x 119 x 115 mm (L x A x P), alloggiamento tipo B2
- Fissaggio: Su guida DIN da 35 mm in conformità con EN 60715:2001
- Dati per l'uso in combinazione con aree a rischio di esplosione
- CERTIFICATO DI ESAME UE DEL TIPO: PTB 00 ATEX 2080
- Identificazione: ATEX II (1)G [EX ia GA] IIC | ATEX II (1)D [Ex ia DA] IIIC | ATEX I (M1) [Ex ia MA] I
- Ingresso: Ex ia
- Tensione: 10,5 V
- Corrente: 13 mA
- Potenza: 34 mW (linea caratteristica lineare)
- Alimentazione
- Sicurezza t. Tensione massima: 253 V CA / 125 V CC (attenzione! Um non è una tensione di misurazione.)
- Uscita
- Sicurezza t. Tensione massima: 253 V CA (attenzione! La tensione di misurazione può essere inferiore).
- Uscita di segnalazione errori
- Sicurezza t. Tensione massima: 40 V CC (attenzione! Um non è una tensione di misurazione.)
- Certificato: PF 08 CERT 0803
- Identificazione: ATEX II (3)G [Ex ic GC] IIC
- Ingresso: Ex ic
- Tensione: 10,5 V
- Corrente: 13 mA
- Potenza: 34 mW (linea caratteristica lineare)
- CERTIFICATO: TUV 99 ATEX 493 X
- Identificazione: ATEX II 3G Ex ec nC IIC T4 GC
- Isolamento galvanico
- Ingresso/uscita: Separazione galvanica sicura secondo IEC/EN 60079-11, valore di picco della tensione 375 V.
- Ingresso/alimentazione: Separazione galvanica sicura secondo IEC/EN 60079-11, valore di picco della tensione 375 V.
- Conformità alle direttive
- DIRETTIVA 2014/34/UE: EN IEC 60079-0:2018+AC:2020, EN 60079-7:2015+A1:2018, EN 60079-11:2012, EN IEC 60079-15:2019
- Approvazioni internazionali
- Approvazione FM
- Certificato FM: FM19US0207X
- Disegno di controllo: 116-0035
- Approvazione UL: E106378
- Disegno di controllo: 116-0473 (cULus)
- Carico di contatto: 250 V AC/2 A/cos φ > 0,75; 126,5 V AC/4 A/cos φ > 0,75; 30 V DC/2 A carico ohmico
- Approvazione IECEx
- Certificato IECEx: IECEx PTB 11.0034, IECEx TUN 19.0013X
- Identificazione IECEx: [EX ia GA] IIC | [Ex ia DA] IIIC | [Ex ia Ma] I | Ex ec nC IIC T4 GC
