Name: Motrona 7379.5021.CO 7379.5021.CO Convertitore di segnale 1 pz.
Brand: Motrona
SKU: 3805215
Availability: BackOrder

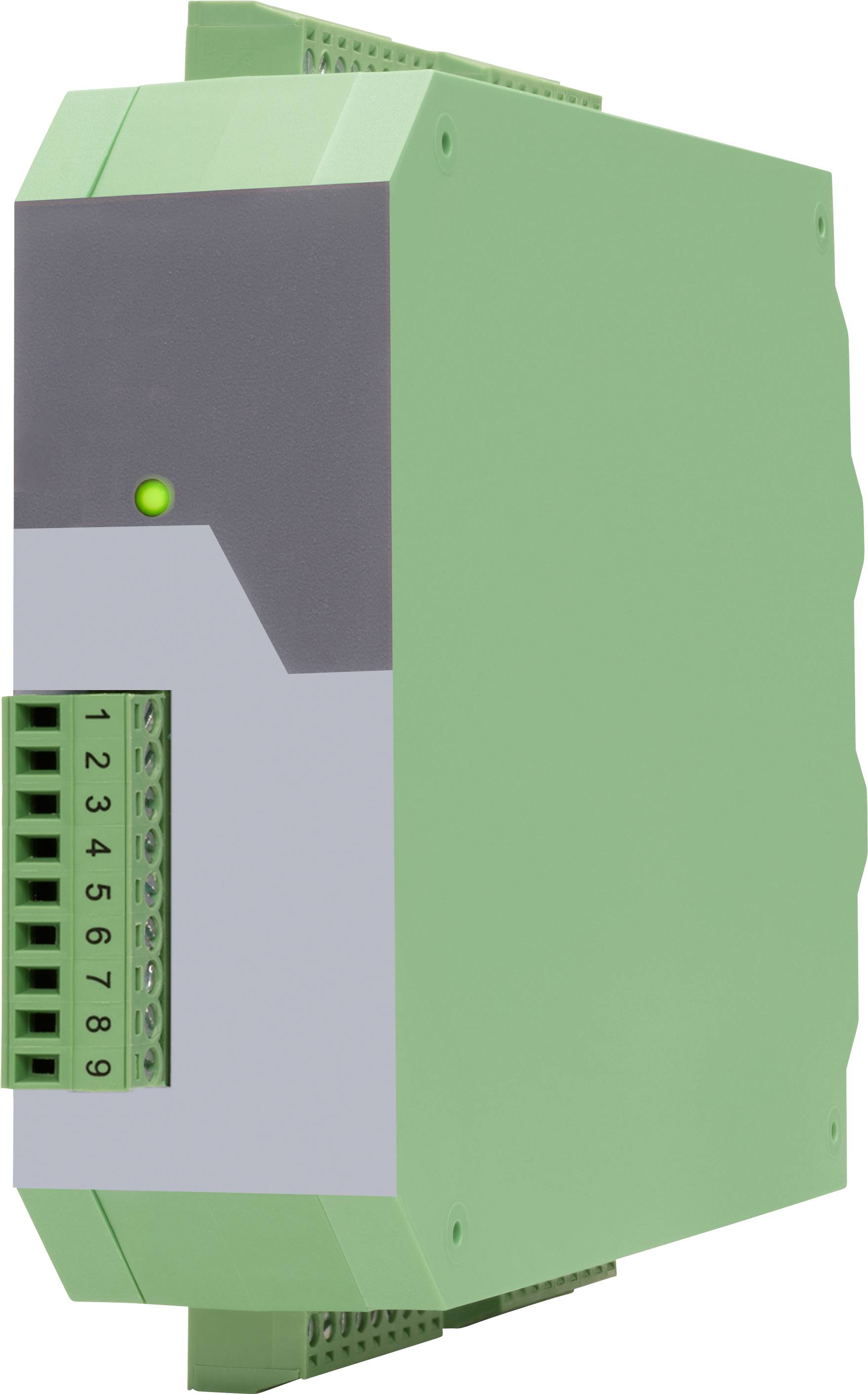

Modulo di controllo industriale verde con morsettiera frontale numerata da 1 a 9 e un piccolo LED di stato.

Tipo prodotto

Convertitore di segnale

Tipo

7379.5021.CO

Dim.

(L x L x A) 140 x 34 x 109 mm

Collegamento

Morsetto a vite

Segnale in uscita

5 - 30 V (je nach Spannung an Com+), PNP

Scheda tecnica (PDF)

Consegna entro Gio 12 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (335,25 € / Pezzo)

335,25 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

AWG 16
Alimentazione di tensione - circuito di protezione: Protezione da inversione di polarità
Ingressi di controllo - numero: 3
Ingressi di controllo - tempo di risposta: Circa 1 ms.
Ingressi di controllo - tempo di trasmissione (io Link): Ogni ca. 1 ms - (tempo di ciclo io Link)
Ingressi di controllo - carico: max. 2 ma a 24VDC
Uscite di controllo - numero: 2
Uscite di controllo - tempo di risposta: Min. 1 ms.
Io-Link - gruppo / specifiche: Device / io Link V1.1
Io-Link - bit rate: COM 3 (230,4 kBit/s)
Io-Link - Port classe: Tipo a
Io-Link - tempo di ciclo: Min. 1 ms.
Io-Link – ampiezza dei dati: 16 byte (14 byte (dati in ingresso) + 1 byte (stato «CO») + 1 byte
Elementi di visualizzazione - funzione: 1 LED verde per la disponibilità di funzionamento o lo stato io Link (in caso di opzione "CO")
Alloggiamento - materiale: Plastica
Alloggiamento - montaggio: Su guida DIN da 35 mm
Alloggiamento - dimensioni (L x a x P): 34 x 100 x 131 mm
Alloggiamento (senza collegamenti) - peso: Circa 160 g.
Alloggiamento (senza collegamenti) - tipo di protezione: IP20
Condizioni ambientali - altitudine: max. 2000 m su superficie piana
Condizioni ambientali - umidità dell'aria: max. 80% umidità relativa fino a 30°C.
Alimentazione di tensione - numero DMS: 1 con lettura posteriore
Ingresso - configurazione: Tensione
Ingresso - sensibilità: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
Ingresso - risoluzione: 16 bit
Ingresso - tensione di alimentazione DMS: 3-10 V CC
Ingresso - corrente d'uscita: max. 50 ma
Ingressi di controllo - (solo con opzione "CO") formato: HTL, PNP (Low 0 … 3 V, High 9 … 30 V)
Uscite di controllo (a seconda del "tempo di campionamento" e dell'impostazione "filtro") - tempo di trasmissione (io Link): Ogni circa 1 ms - (tempo di ciclo io Link)

Tipo: 7379.5021.CO

Tipo prodotto: Convertitore di segnale

Dim.: (L x L x A) 140 x 34 x 109 mm

Collegamento: Morsetto a vite

Segnale in uscita: 5 - 30 V (je nach Spannung an Com+), PNP

Segnale in uscita: max. 100 mA je Ausgang (bei externer Com+ Versorgung!)

Tensione d'esercizio: 18 - 30 V/DC

Voltaggio Max.: 30 V/DC

Voltaggio operativo Min.: 18 V/DC

Segnale ingresso (Tensione): +/- 5mV. +/-10mV. +/-20mV. +/-40mV. +/-80mV

Contenuto: 1 pz.

Configurazione: Software

Larghezza: 34 mm

Altezza: 109 mm

Lunghezza: 140 mm

Assorbimento di corrente: 75 mA

Max. Temperatura ambiente: 60 °C

Min. Temperatura ambiente: -20 °C

Tensione di alimentazione (num.): 24 V/DC

Tensione di alimentazione: 12 ... 30 VDC

Sezione flessibile (max.): 1.5 mm²

Sezione rigida (max.): 1.5 mm²

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 3805215 Motrona 7379.5021.CO 7379.5021.CO Convertitore di segnale 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3805215 Motrona 7379.5021.CO 7379.5021.CO Convertitore di segnale 1 pz.

Descrizione

Convertitore di segnale con ingresso DMS per il collegamento di un sensore DMS full bridge e interfaccia io-Link. Il convertitore con l'opzione CO dispone inoltre di 3 ingressi di controllo e 2 uscite di controllo. Questo accoppiatore io-Link trasmette in modo affidabile i segnali incrementali al mondo delle comunicazioni io-Link. Inoltre è disponibile una porta USB, tramite la quale è possibile leggere anche i segnali convertiti. La configurazione del dispositivo avviene comodamente tramite l'interfaccia USB o in alternativa tramite io-Link utilizzando i più comuni strumenti di progettazione.
