Name: Motrona 7379.5023 7379.5023 Convertitore di segnale 1 pz.
Brand: Motrona
SKU: 3805207
Availability: BackOrder

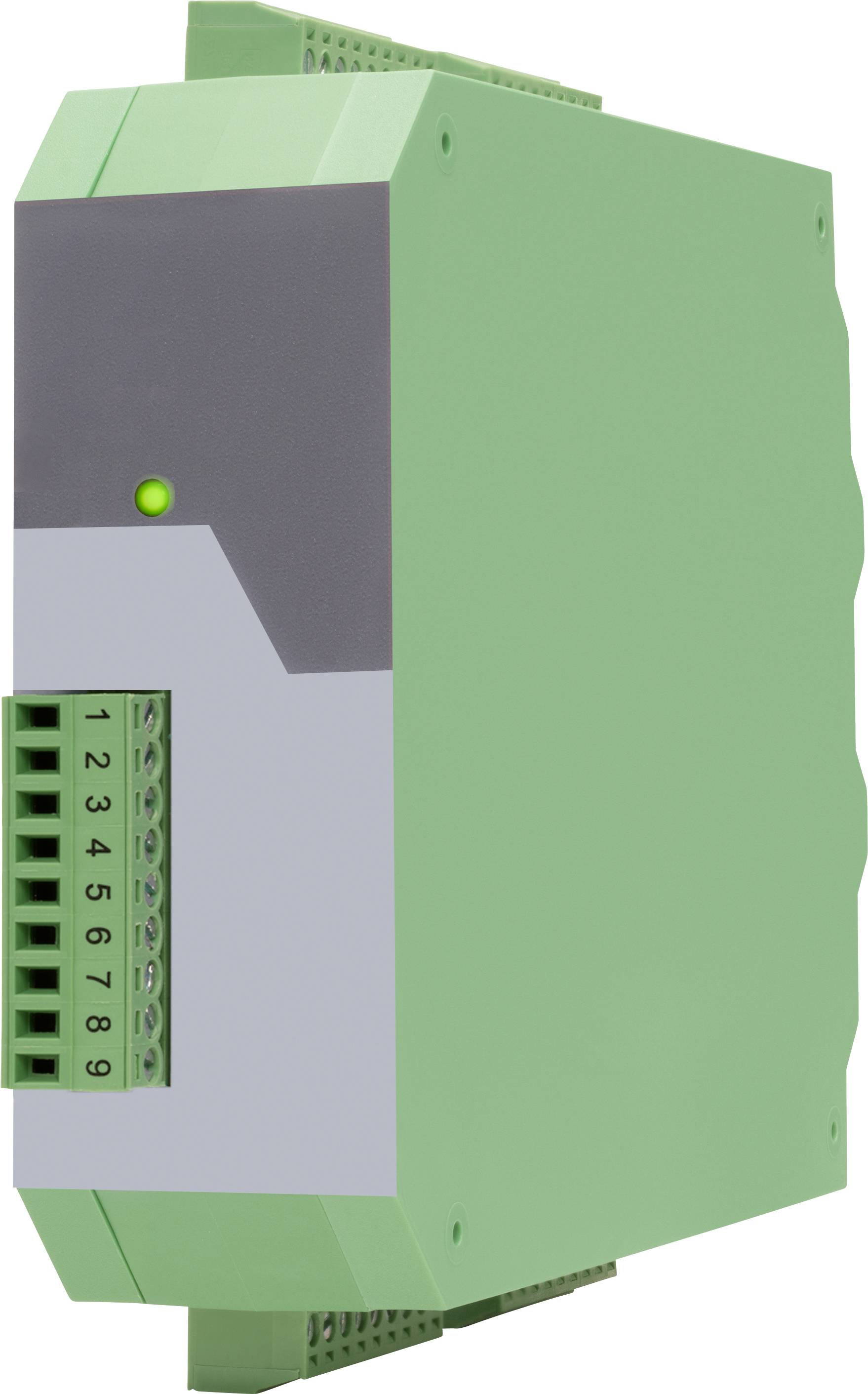

Modulo di controllo industriale verde con LED di stato illuminato e blocco terminale numerato sul fronte, mostrato su sfondo bianco.

Tipo prodotto

Convertitore di segnale

Tipo

7379.5023

Dim.

(L x L x A) 140 x 34 x 109 mm

Collegamento

Morsetto a vite

Tensione d'esercizio

18 - 30 V/DC

Scheda tecnica (PDF)

Consegna entro Gio 12 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (310,66 € / Pezzo)

310,66 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

AWG 16
Alimentazione di tensione - circuito di protezione: Protezione da inversione di polarità
Io-Link - gruppo / specifiche: Device / io Link V1.1
Io-Link - bit rate: COM 3 (230,4 kBit/s)
Io-Link - Port classe: Tipo a
Io-Link - tempo di ciclo: Min. 1 ms.
Io-Link – ampiezza dei dati: 6 byte (1 x 4 byte (dati in ingresso) + 1 byte (stato «CO») + 1 byte
Elementi di visualizzazione - funzione: 1 LED verde per la disponibilità di funzionamento o lo stato io Link (in caso di opzione "CO")
Alloggiamento - materiale: Plastica
Alloggiamento - montaggio: Su guida DIN da 35 mm
Alloggiamento - dimensioni (L x a x P): 34 x 100 x 131 mm
Alloggiamento (senza collegamenti) - peso: Circa 160 g.
Alloggiamento (senza collegamenti) - tipo di protezione: IP20
Condizioni ambientali - altitudine: max. 2000 m su superficie piana
Condizioni ambientali - umidità dell'aria: max. 80% umidità relativa fino a 30°C.
Alimentazione encoder - tensione di uscita: 5 V CC e 24 V CC (circa 1 V inferiore alla tensione di ingresso)
Alimentazione encoder - corrente di uscita: max. 125 ma
Alimentazione encoder - Master porta io Link: Min. 200 ma
Interfaccia SSI - ingresso/uscita SSI: Differenziale TTL (RS422)
Interfaccia SSI - tracce: Clock, /clock, dati, /data
Interfaccia SSI - configurazione: Master o slave
Interfaccia SSI - formato: Codice binario o grigio
Interfaccia SSI - intervallo di frequenza: Da 100 kHz a 2 MHz (regolabile)
Interfaccia SSI - risoluzione: 10 … 32 bit
Interfaccia SSI - carico: Ri = circa 13 kOhm

Tipo: 7379.5023

Tipo prodotto: Convertitore di segnale

Dim.: (L x L x A) 140 x 34 x 109 mm

Collegamento: Morsetto a vite

Tensione d'esercizio: 18 - 30 V/DC

Voltaggio Max.: 30 V/DC

Voltaggio operativo Min.: 18 V/DC

Contenuto: 1 pz.

Configurazione: Software

Larghezza: 34 mm

Altezza: 109 mm

Lunghezza: 140 mm

Assorbimento di corrente: 75 mA

Max. Temperatura ambiente: 60 °C

Min. Temperatura ambiente: -20 °C

Tensione di alimentazione (num.): 24 V/DC

Tensione di alimentazione: 12 ... 30 VDC

Sezione flessibile (max.): 1.5 mm²

Sezione rigida (max.): 1.5 mm²

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 3805207 Motrona 7379.5023 7379.5023 Convertitore di segnale 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3805207 Motrona 7379.5023 7379.5023 Convertitore di segnale 1 pz.

Descrizione

Convertitore di segnale con ingresso SSI e interfaccia io-Link per encoder rotativi singleturn e multiturn. Questo accoppiatore io-Link consente la trasmissione di segnali SSI in un sistema basato su io-Link. Inoltre è disponibile una porta USB, tramite la quale è possibile leggere anche i dati convertiti. La parametrizzazione dei dispositivi avviene in modo semplice, sia tramite l'interfaccia USB che tramite io-Link con i più comuni strumenti di progettazione.
