Highlights & Dettagli

Display DMS per valori di misura di estensimetri e sensori di forza

Ingresso per ponte intero
Sensibilità: +/- 5 mV, +/-10 mV, +/-20 mV, +/-40 mV, +/-80 mV
Risoluzione 16 bit
Precisione +/- 0,01% / 10K
3 ingressi di controllo

Dati tecnici

Collegamenti tipo di collegamento: Morsetti a vite, 1,5 mm2 / AWG 16
Tensione d'ingresso DC: 18... 30 V CC
Alimentazione di tensione circuito di protezione CC: Protezione da inversione di polarità
Alimentazione CC assorbimento di corrente: Circa 100 mA (senza carico)
Tensione di alimentazione DC ondulazione residua: ≤ 10%
Alimentazione di tensione CC protezione: Esterna: T 0,5A
Alimentazione AC (opzione AC) tensione d'ingresso: 115...230 VAC, (50...60 Hz)
Alimentazione AC (opzione AC) potenza assorbita: Circa 3 VA (senza carico)
Alimentazione AC (opzione AC) protezione: Esterna: T 0,1 A.
Tensione di uscita alimentazione DMS: 3-10 VDC
Alimentazione DMS corrente di uscita: max. 50 mA
Configurazione ingressi DMS: Ingresso di tensione / ponte intero
Sensibilità ingressi DMS: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
Risoluzione ingressi DMS: 16 bit
Precisione ingressi DMS: +/- 0,01% / 10K
Numero ingressi di controllo: 3
Formato ingressi di controllo: HTL, PNP (Low 0... 4 V, High 10... 30 V)
Frequenza ingressi di controllo: max. 1 kHz
Tempo di risposta ingressi di controllo: 1 ms.
Carico sugli ingressi di controllo: max. 3 mA a 24 V CC
Uscita analogica (opzione AO/AR) configurazione: Uscita di corrente o tensione
Uscita analogica (opzione AO/AR) Uscita di tensione: -10... +10 V max. 2 mA
Uscita analogica (opzione AO/AR) Uscita di corrente: 0/4... 20 mA (potenza max. 270 Ohm)
Uscita analogica (opzione AO/AR) risoluzione / precisione 16 bit / ± 0,1%
Uscita analogica (opzione AO/AR) tempo di reazione: A seconda del valore OSR e del filtro
Uscite di controllo (opzione AO/AR/CO/CR) numero: 4
Uscite di controllo (opzione AO/AR/CO/CR) formato: 5... 30 V (a seconda della tensione su Com+), PNP
Uscite di controllo (opzione AO/AR/CO/CR) corrente di uscita: max. 60 mA
Uscite di controllo (opzione AO/AR/CO/CR) tempo di risposta: < 1 ms.
Uscite relè (opzione RL) numero: 2
Uscite relè (opzione RL) configurazione: Commutatore (privo di potenziale)
Uscite relè (opzione RL) capacità di commutazione AC: max. 250 VAC / 3 A / 750 VA
Uscite relè (opzione RL) capacità di commutazione DC: max. 150 VDC / 2 A / 50 W.
Uscite relè (opzione RL) tempo di risposta: < 20 ms.
Formato interfaccia seriale (opzione A0/CO): RS232
Formato interfaccia seriale (opzione AR/CR) a 2 conduttori RS485
Interfaccia seriale baud rate: 9600, 19200 o 38400 baud
Protocollo interfaccia seriale: LECOM, ModBUS
Tipo di display: LCD grafico con retroilluminazione
Area di visualizzazione: 8 decadi più segno (-999999... 99999999)
Visualizzazione dell'altezza delle cifre (singola + dual): 13 mm
Display altezza cifre (display grande): 26 mm
Display colore: Rosso/verde/giallo (commutabile)
Funzionamento display: Touchscreen (resistivo)
Materiale alloggiamento: ABS, UL 94 V-0
Montaggio dell'alloggiamento: Montaggio del pannello di comando
Dimensioni alloggiamento (L x A x P): 96 x 48 x 116 mm
Sezione alloggiamento (L x A): 91 x 43 mm
Tipo di protezione alloggiamento: IP65 lato frontale, IP20 lato posteriore
Peso alloggiamento: Circa 200 g
Temperatura ambiente di esercizio: -20 °C... +60 °C (senza condensa)
Temperatura ambiente di stoccaggio: -25 °C... +70°C
Condizioni ambientali altitudine: max. 2000 m s.s.
Condizioni ambientali Umidità: max. 80% Umidità relativa fino a 30°C.
Condizioni ambientali grado di inquinamento: 2

Tipo prodotto: Display digitale

Funzioni: Temperatura

Tipo: 6877.5150

Tecnologia del display: LCD grafico

: IP20 (retro)
IP65 (frontale)

Larghezza di incasso: 91 mm

Display (Counts): -99999999
99999999

Altezza installazione: 43 mm

Dim.: (L x L x A) 116 x 96 x 48 mm

Peso: 200 g

Voltaggio Max.: 30 V/DC

Voltaggio operativo Min.: 18 V/DC

Illuminazione display: RGB

Caratteristiche: Display a colori configurabile

Profondità di montaggio: 43 mm

Larghezza: 96 mm

Altezza: 48 mm

Lunghezza: 116 mm

Larghezza telaio: 91 mm

Interfacce: RS485

Interfacce: Morsetto a vite

Altezza cifra: 13 mm oder 26 mm

Documenti & Download

Scheda tecnica

Scheda tecnica 2899372 Motrona Display digitale

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2899372 Motrona Display digitale

Descrizione

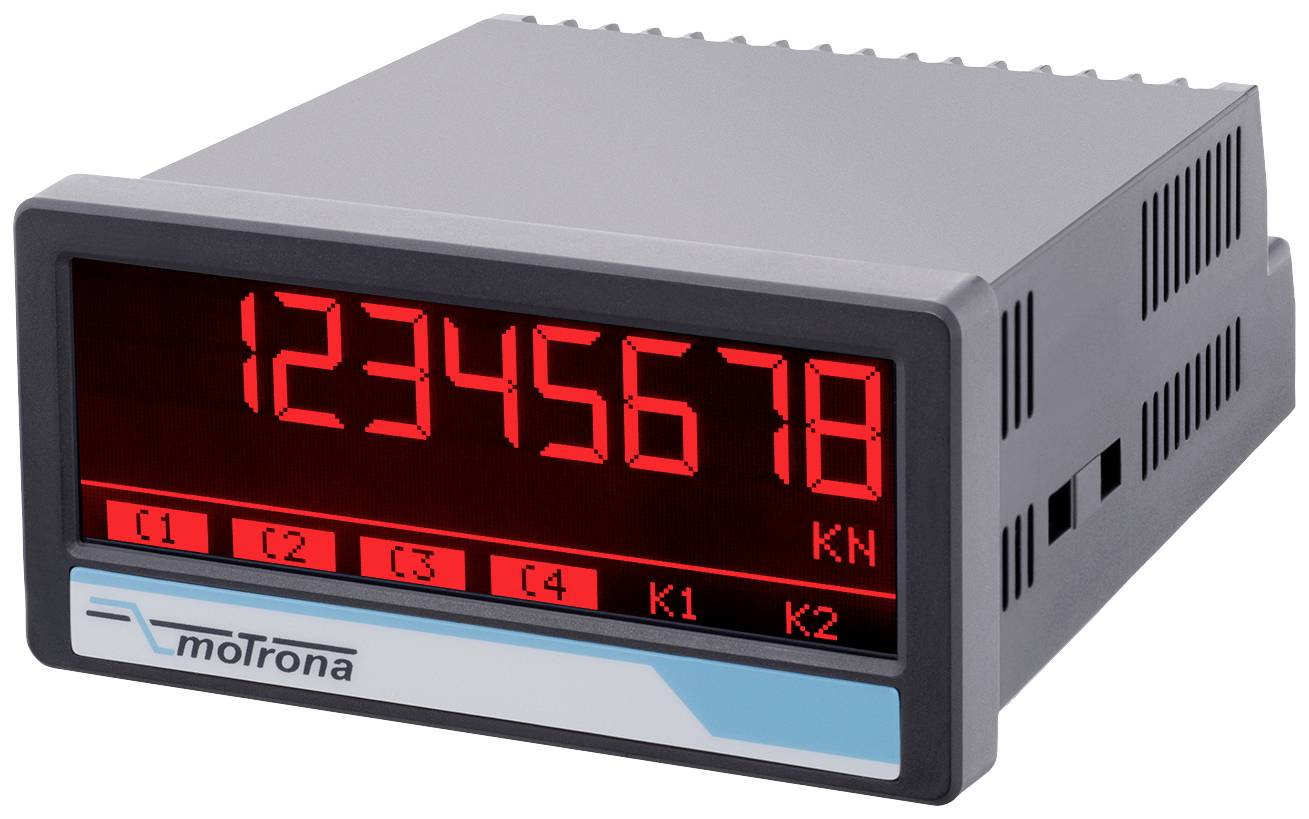

Questo innovativo display DMS viene utilizzato per registrare, elaborare e rappresentare i valori di misura di estensimetri e sensori di forza. Come al solito, i nostri display offrono diverse opzioni di visualizzazione grazie al nostro innovativo display TOuchMATRIX ® a tre colori. Per le misurazioni della temperatura è anche possibile collegare e valutare i sensori pt100 e le termocoppie di tipo J e K.

Testo tradotto automaticamente

Versione

Robusto alloggiamento in plastica
Display luminoso e ad alto contrasto con varianti di colore che dipendono dagli eventi
Emulazione di un display a 7 segmenti con simboli e unità
Parametrizzazione semplice e intuitiva tramite testo semplice e touchscreen
