PCE Instruments PCE-BTM 2000L-ICA Misuratore di forza 10 - 900 N ISO

Le cinghie di trasmissione sono indispensabili nell'industria e nell'industria meccanica. La durata massima di una cinghia di trasmissione dipende dalla tensione ottimale della cinghia. In caso di guasto di un motore causato da danni al nastro, possono essere sostenuti notevoli costi. Per evitare danni al motore e al nastro, è quindi essenziale controllare regolarmente la tensione del nastro. La tensione della cinghia di trasmissione può essere misurata in modo rapido e affidabile con il misuratore digitale della tensione della cinghia. Lo strumento di misura della tensione pilota viene utilizzato per la verifica particolarmente efficace dei sistemi a cinghia tramite la misurazione della frequenza.

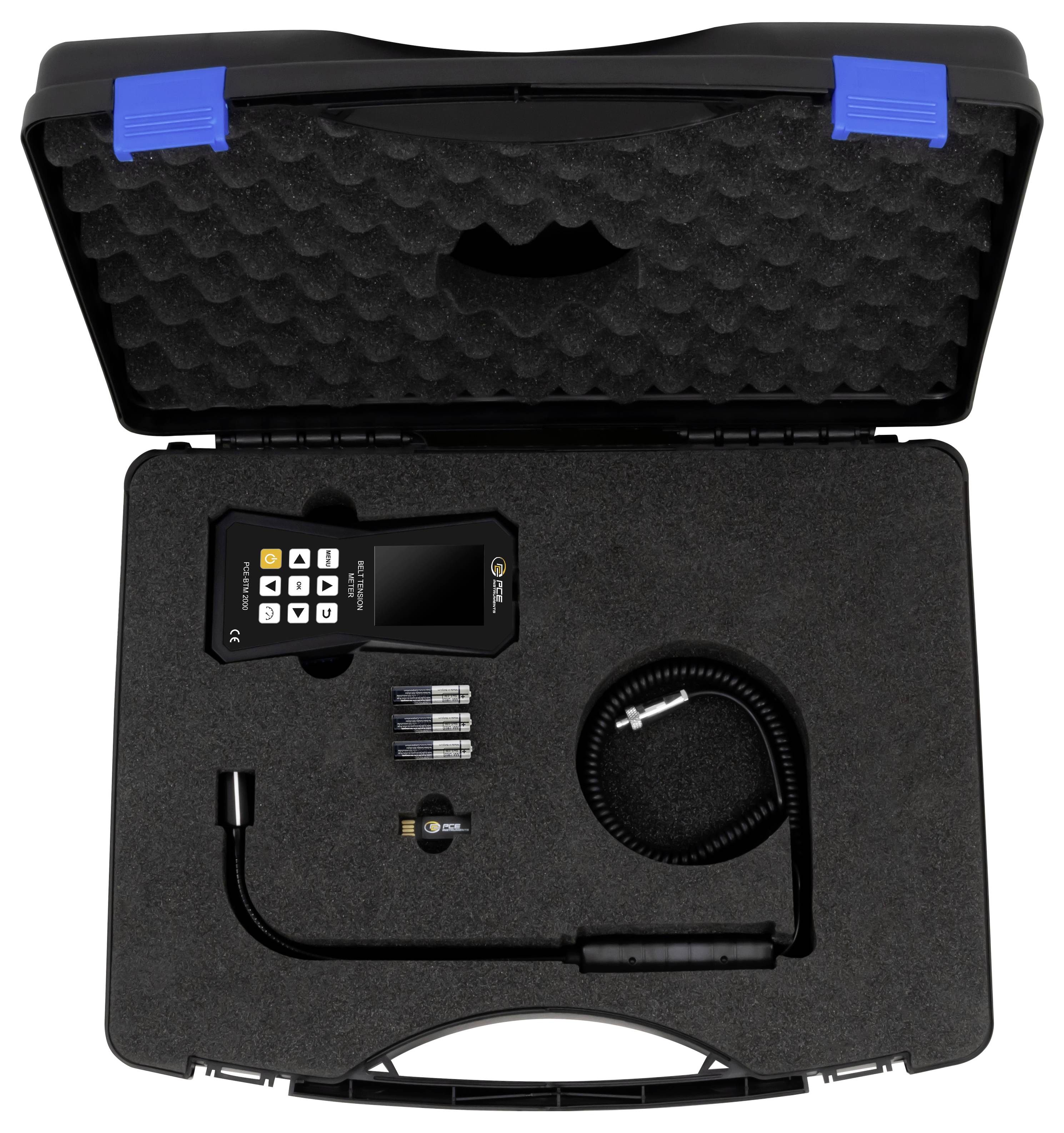

Lo strumento di misurazione della tensione della cinghia è uno strumento di manutenzione per la misurazione ottica della tensione della cinghia. Questo misuratore di tensione pilota è costituito da un display e da una testa del sensore. La testa del sensore del dispositivo di misurazione della tensione della cinghia è fissata a un collo di cigno. Grazie al collo di cigno mobile, la testa del sensore del dispositivo di misurazione della tensione della cinghia può essere posizionata in modo flessibile e la tensione della cinghia di trasmissione può essere misurata anche in punti di difficile accesso.
Il misuratore di tensione della cinghia misura la forza e la frequenza della cinghia quando è ferma. Un piccolo impulso sul nastro è sufficiente per farlo oscillare. Grazie al suo sensore, il dispositivo di misurazione della tensione della cinghia rileva la frequenza naturale della cinghia così generata e la visualizza sul grande display illuminato. Dalla frequenza della cinghia e dalla lunghezza della cinghia e massa della cinghia inserite come optional, il dispositivo di misurazione della tensione può determinare direttamente la forza di tensionamento della cinghia. Lo strumento di misurazione della tensione della cinghia consente all'utente di determinare la tensione della cinghia nel sistema da controllare dalle pulegge e di adottare misure urgenti per regolare la tensione al valore impostato. La misurazione della tensione del nastro richiede un'elevata precisione, il misuratore di tensione pilota lo esegue in modo rapido e affidabile.

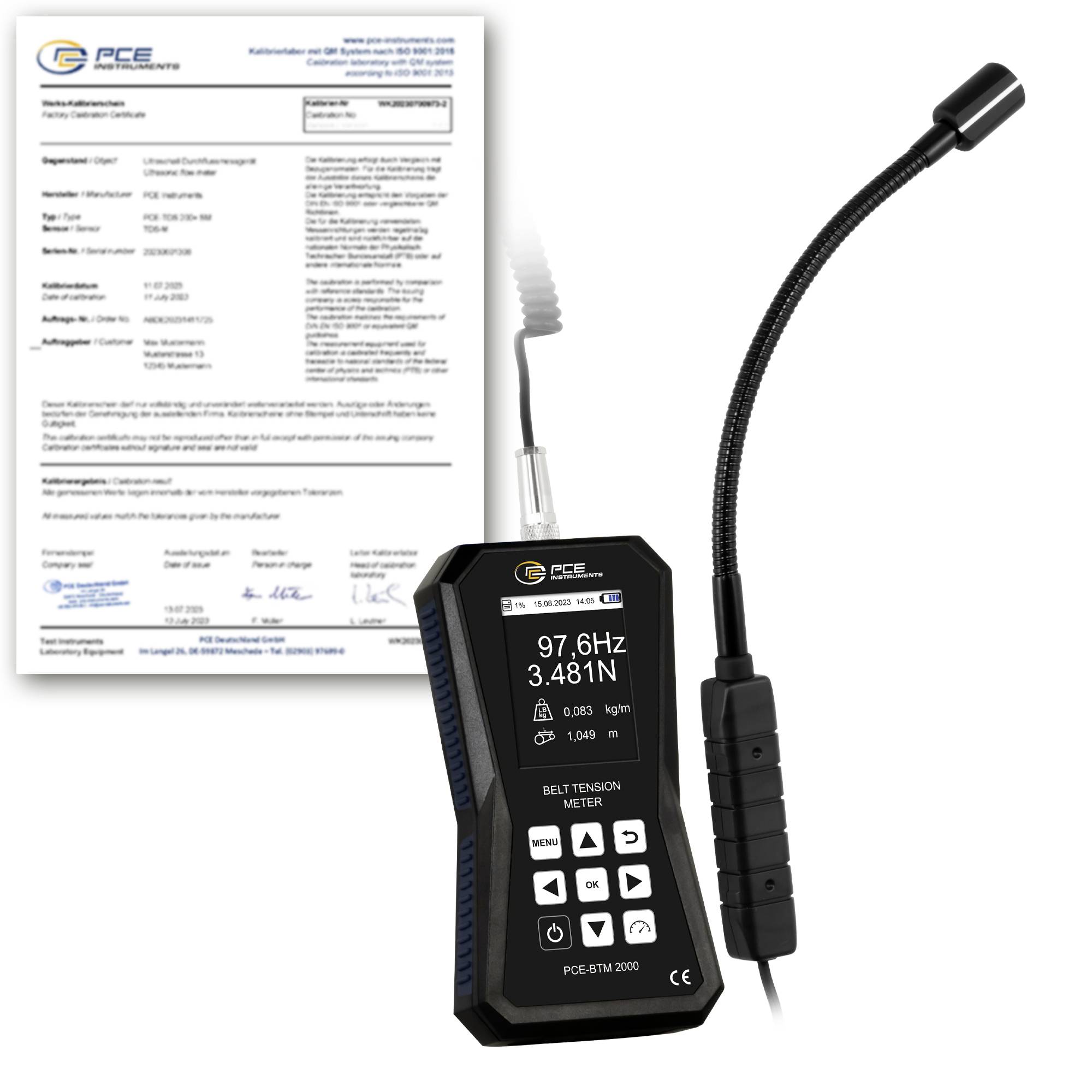

L'utente può scegliere tra due unità di misura: N (unità si) e Pound Force (unità USA) quando si utilizza il misuratore di tensione della cinghia. Il display grafico del misuratore della tensione della cinghia rappresenta il valore misurato come frequenza della cinghia in Hz. Quando si inserisce la massa e la lunghezza della cinghia, il dispositivo di misurazione della tensione pilota indica inoltre la forza di trazione in Newton. L'intuitivo menu grafico viene visualizzato sul display ad alto contrasto del misuratore di tensione della cinghia in sei lingue selezionabili. Per ulteriori analisi e per motivi di garanzia della qualità, il misuratore di tensione della cinghia è dotato di una memoria. Nella memoria del dispositivo di misurazione della tensione della cinghia è possibile memorizzare fino a 750 set di dati in 15 posizioni da 50 valori di misura. In questo modo i dati non vengono persi dopo una misurazione in tempo reale e possono essere memorizzati nel misuratore di tensione della cinghia per le misurazioni in arrivo.

CAMPI DI APPLICAZIONE DEI DISPOSITIVI DI MISURAZIONE DELLA TENSIONE DELLA CINGHIA
La gamma di applicazioni del misuratore di tensione della cinghia è ampia. È possibile testare, ad esempio, combinazioni di alberi motore di grandi dimensioni, sistemi di trasporto, ascensori, ascensori, industria automobilistica o macchine agricole.
La misurazione della tensione del nastro è necessaria quando le macchine e le attrezzature devono essere sottoposte a una manutenzione ottimale. Lo strumento di misurazione della tensione della cinghia di PCE Instruments consente di determinare le tensioni della cinghia sia della cinghia dentata che della cinghia trapezoidale. La tensione del nastro è un parametro importante per l'installazione, la configurazione, la manutenzione e la riparazione dei nastri. Per questo motivo, la tensione della cinghia deve essere controllata regolarmente per tutta la durata con il misuratore di tensione della cinghia compatto e, se necessario, regolata. Solo utilizzando il dispositivo di misurazione della tensione pilota è possibile garantire la massima durata di tutti i componenti della macchina. Sia una tensione del nastro troppo alta che una tensione troppo bassa possono causare danni. Un controllo regolare consente di ridurre notevolmente i costi di follow-up dovuti a fermi non pianificati causati da danni ai cuscinetti o da nastri difettosi. L'utilizzo di un misuratore di tensione a cinghia è quindi adatto per applicazioni nell'ambito della tecnologia dei motori, della produzione industriale, dei motori passo-passo, nell'industria degli utensili e delle macchine o anche nel campo della manutenzione. Per garantire una lunga durata e prestazioni elevate di attrezzature, macchine e attrezzature, è importante misurare regolarmente la tensione della cinghia di trasmissione.

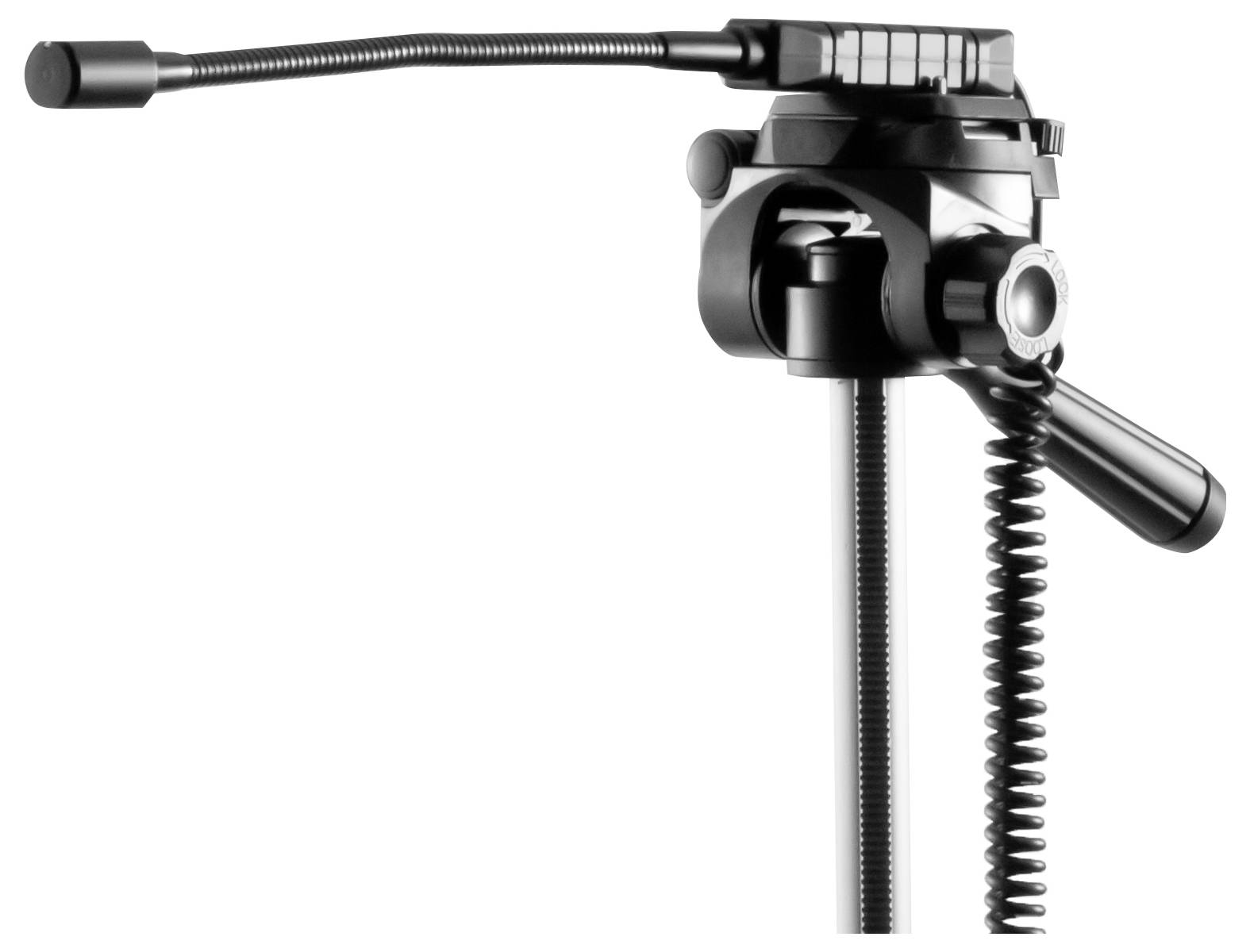

A completamento dello strumento di misura della tensione di trumali, PCE Instruments offre il sensore a collo di cigno PCE- BTM 2000 SHL. Per raggiungere anche punti di misurazione difficili da raggiungere in impianti integrati, il sensore è dotato di un lungo collo di cigno e un cavo a spirale.

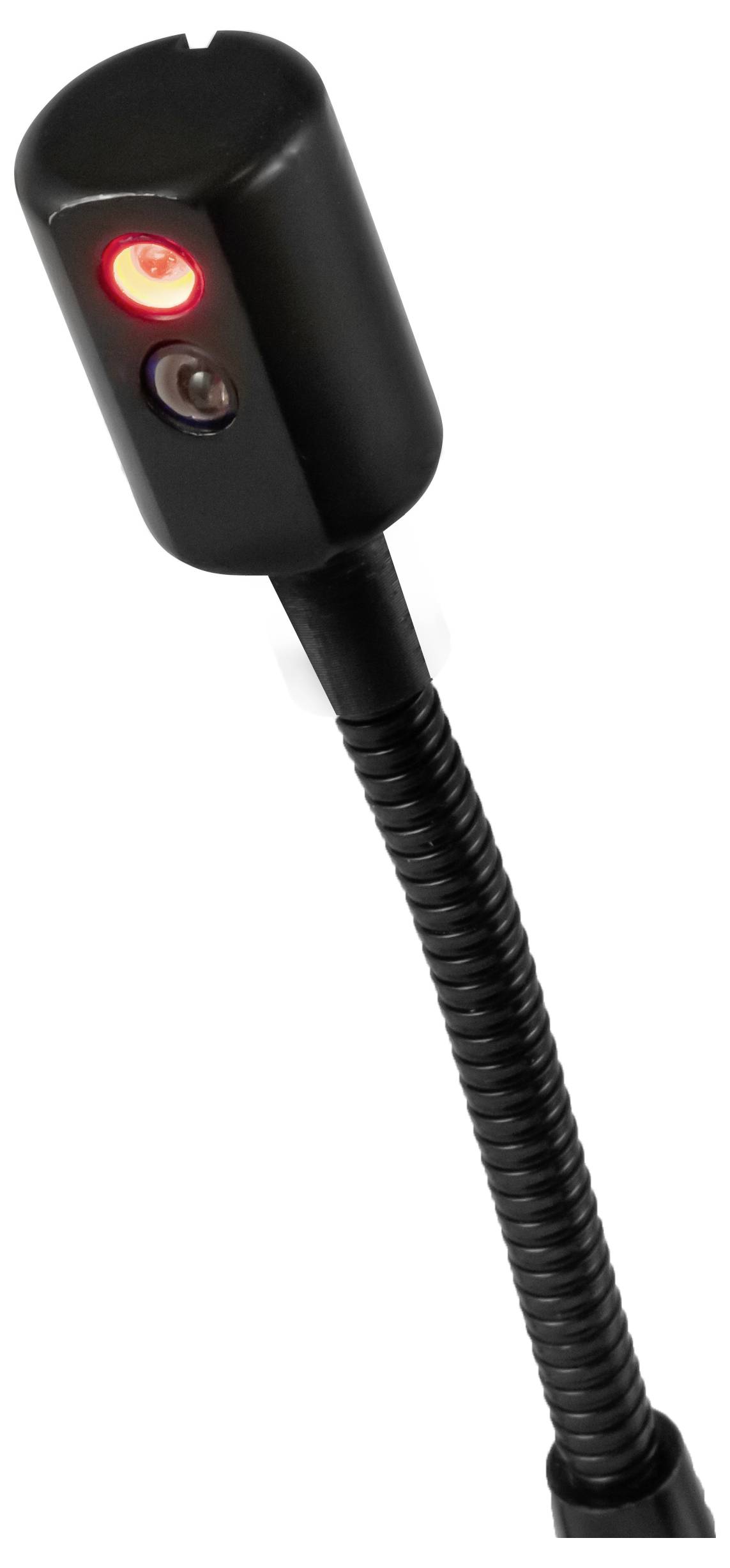

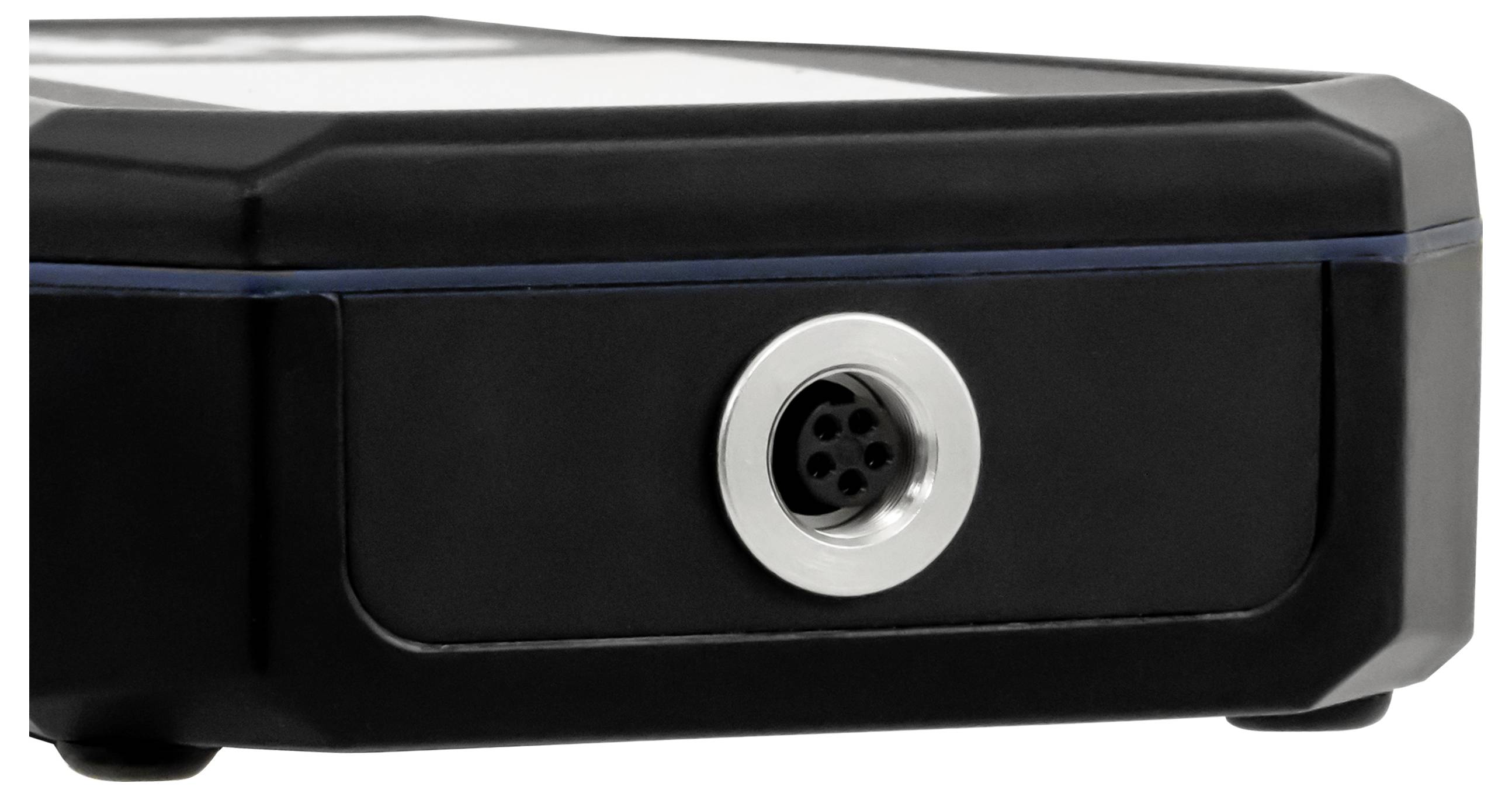

Il sensore di ricambio con collo di cigno corto PCE-BTM 2000 SHS può essere facilmente avvitato al misuratore PCE-BTM 2000. Grazie al collo flessibile del sensore è possibile raggiungere anche punti di misurazione difficili da raggiungere.


WAS È IL PRECARICO/PRECARICO DELLE CINGHIE?
Poiché le forze multiple agiscono su un'abrasione, di seguito vengono denominate le forze più importanti sui punti di rientamento per comprendere il significato della forza di pre-tensionamento. La cinghia collega una puleggia conduttrice a una puleggia condotta. La piastra di comando è azionata da un motore che genera una coppia e la trasmette alla piastra di comando. La cinghia trasmette questa coppia alla puleggia condotta sotto forma di forza circonferenziale. Le seguenti forze sono importanti in questo senso.

La forza circonferenziale: La forza circonferenziale corrisponde alla forza utile che deve essere trasmessa dal nastro. La forza circonferenziale dipende dalla potenza del motore applicata e quindi dalla coppia, dal regime del motore e dal diametro della puleggia. Per mantenere l'equilibrio di forza, la forza circonferenziale fa sì che la formazione di forze diverse nei trust della cintura. La differenza di forze tra la trazione del carico e la trazione a vuoto corrisponde alla forza circonferenziale trasmessa alla cinghia di uscita.

La forza di attrito: La forza di attrito sulla puleggia conduttrice garantisce che la coppia del motore venga trasmessa alla puleggia condotta tramite la cinghia. Sulla puleggia condotta si crea una coppia utilizzabile che corrisponde al prodotto della forza circonferenziale e mezzo diametro della puleggia condotta.

La forza centrifuga. La forza centrifuga aumenta a velocità crescenti e garantisce che il nastro si allunghi e quindi perde aderenza. In questo caso, la forza centrifuga agisce contro la forza adesiva.

La forza di precarico: Il precarico è diverso nelle condizioni dinamiche del carico e della trazione a vuoto. Nello stato statico, il precarico è lo stesso in entrambe le turette. Il precarico deve essere regolato in condizioni statiche mediante un dispositivo di misurazione della tensione in modo che in condizioni dinamiche vi sia sufficiente aderenza alle pulegge per garantire la trasmissione della forza dalla cinghia al disco, tenendo conto al contempo delle forze centrifughe che agiscono sulla cinghia nello stato operativo. Tuttavia, il precarico non deve essere regolato troppo in alto, in caso contrario, si potrebbero verificare danni al nastro e/o ai cuscinetti sotto carico. Il corretto precarico è specifico per ogni nastro e per l'applicazione appropriata. Nella maggior parte dei casi, i produttori di nastri specificano il precarico corrispondente sotto forma di forze o frequenze. Con un dispositivo di misurazione della tensione pilota è possibile determinare con precisione il precarico richiesto dopo l'installazione e prima della messa in funzione di una cinghia.
