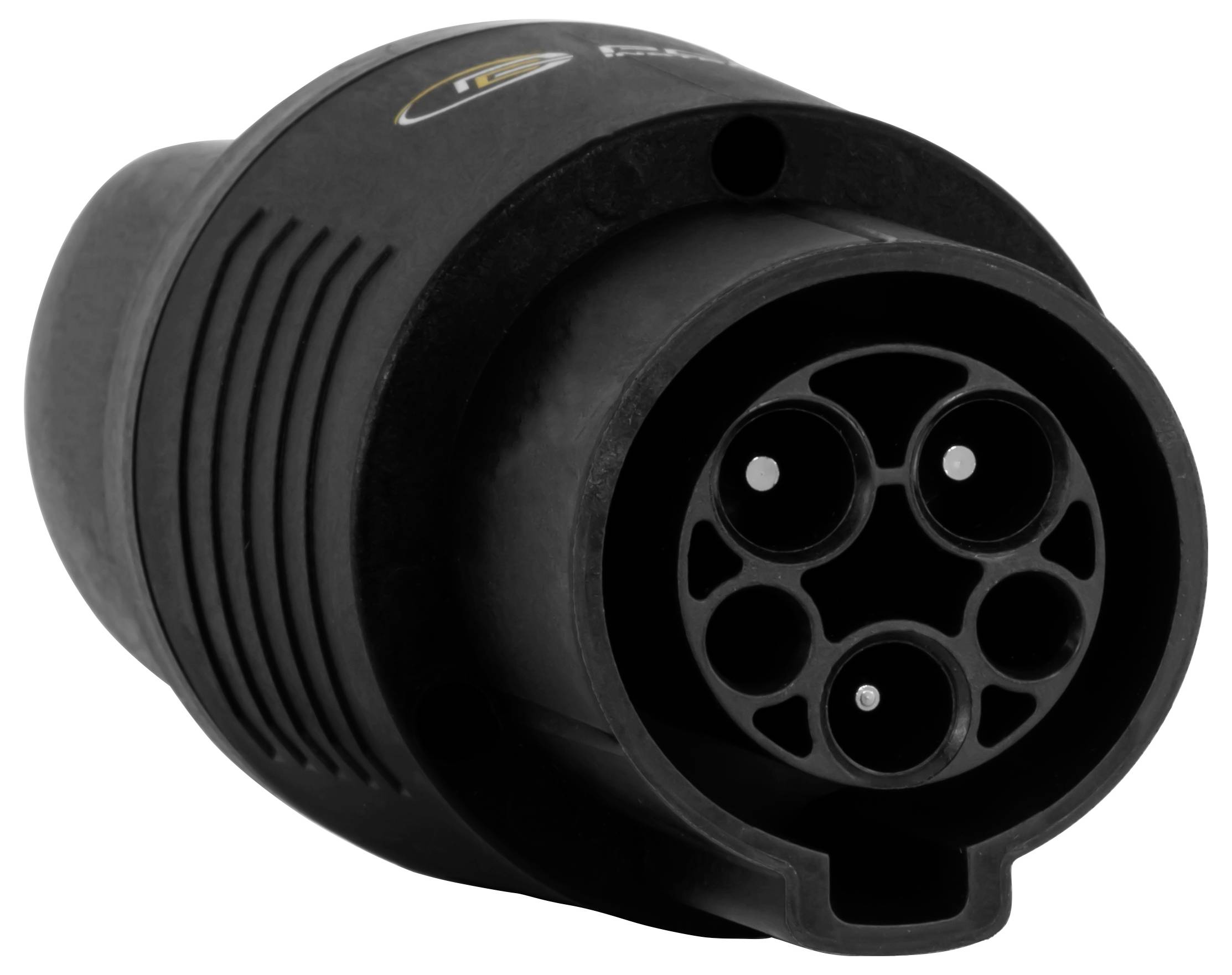

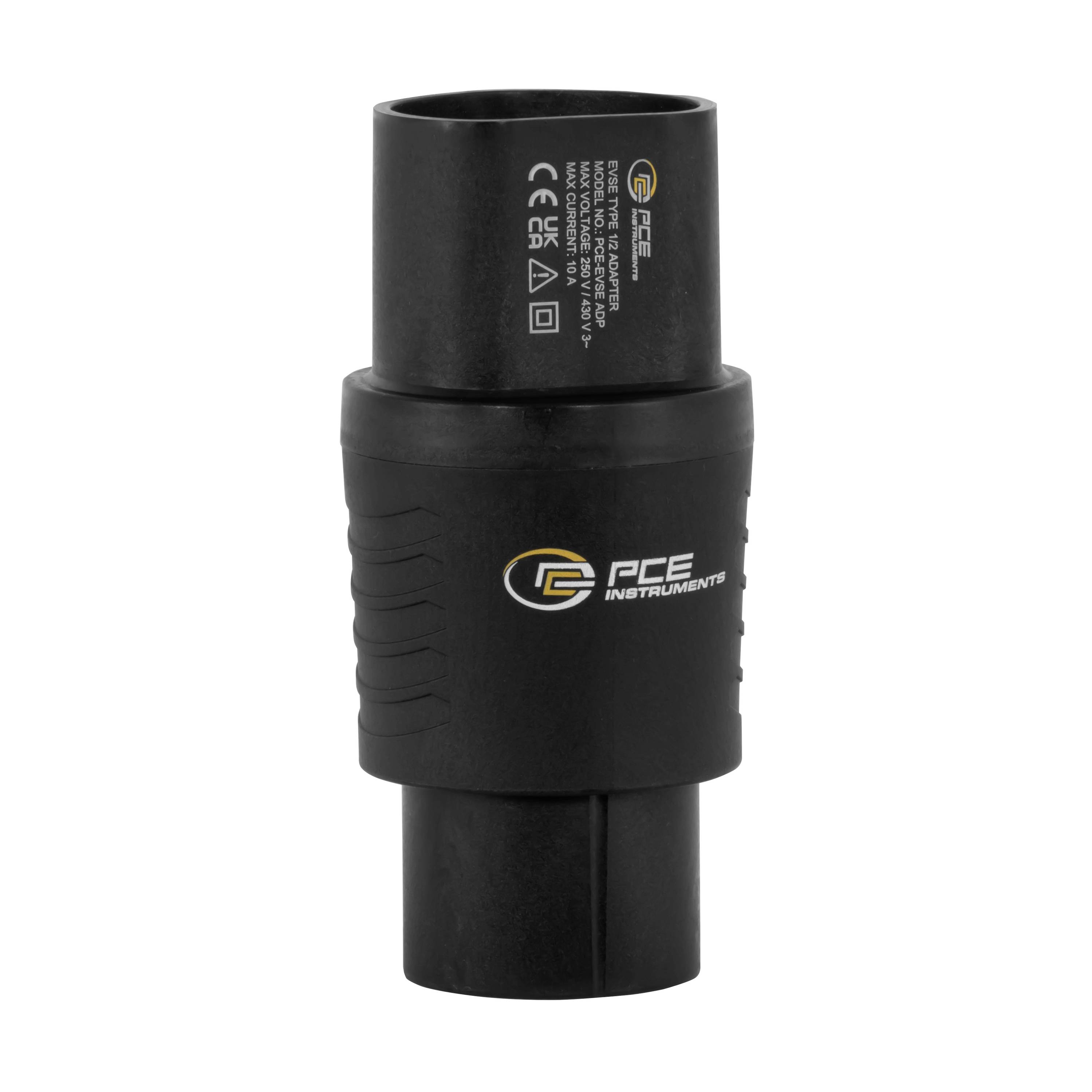

PCE Instruments PCE-EVSE ADP Accessori eMobility Tipo 2 Numero connessioni 1 x
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (122,94 € / Pezzo)
122,94 €
IVA escl.
Spedizione gratuita
Solo 3 Pezzo(i) disponibili
Dati tecnici
- Funzioni di test
- PE pre-test: Sì, con elettrodo capacitivo
- Simulazione PP: Aperta, 13 A, 20 A, 32 A, 63 A
- STATO CP: A, B, C, D
- ERRORE CP: "E" E.
- Errore PE / errore di messa a terra: Sì
- Dati tecnici generali
- COLLEGAMENTI: L1, L2, L3, N, PE
- Collegamenti informazioni aggiuntive:
- max. 230V (monofase) / 430V (trifase); 50 / 60Hz
- 10 A / 250 V

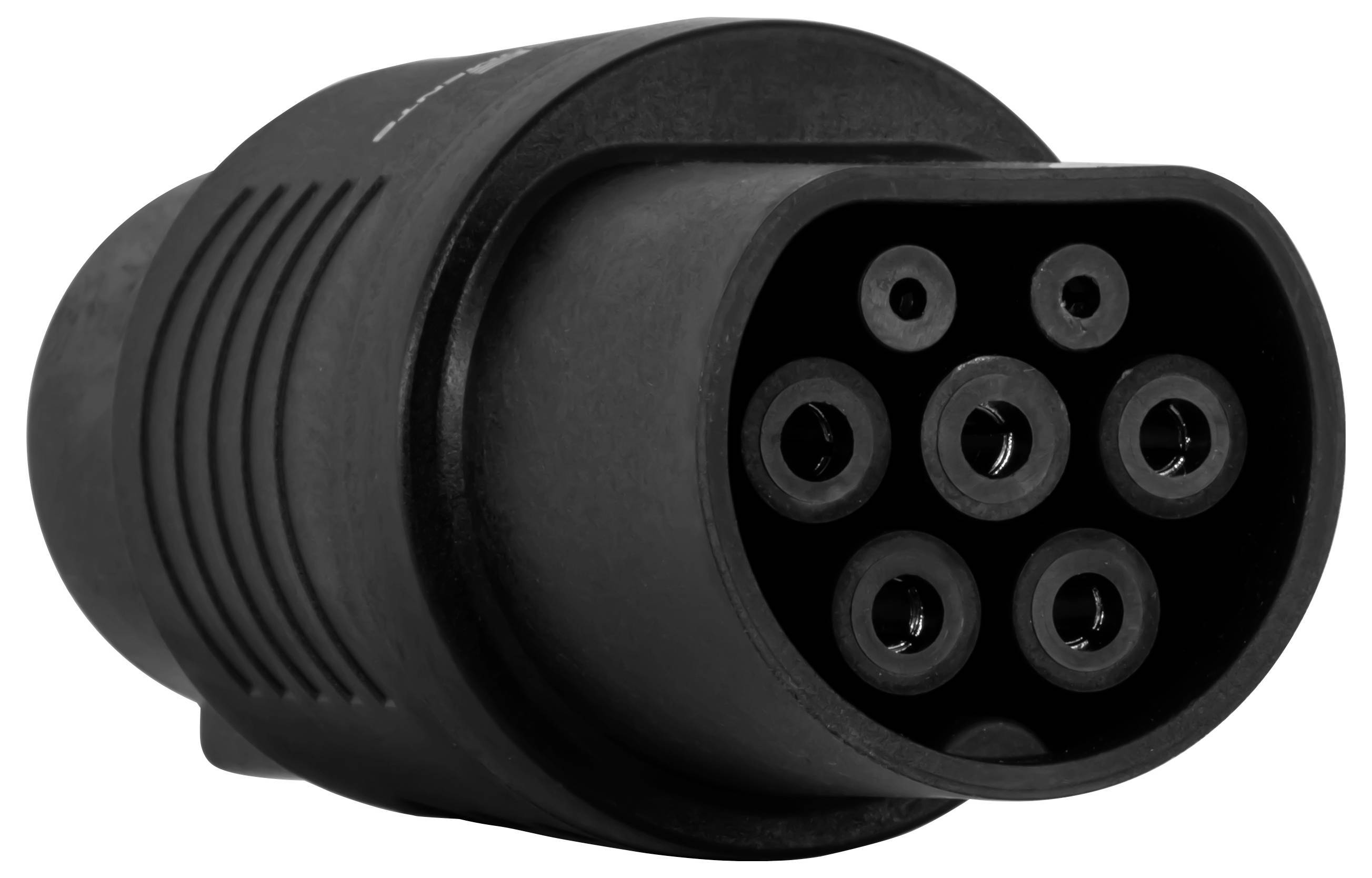

- Spina di tipo 2 fissa sul cavo
- (Necessario per adattatore opzionale di tipo 1)
- Norma(i): Connettore IEC62196-2 tipo 2
- Lunghezza del cavo: 25 cm
- Standard di sicurezza CAT II / 300V
- Presa di corrente: max. 250 V; 50/60 Hz; 10 A
- Uscite: Prese da 2 pz. 4 mm (morsetti di uscita del segnale)
- Fusibile(i): Presa di corrente T10A/250V
- Tipo prodotto
Accessori eMobility
- Connettore di ricarica
Tipo 2
- Numero connessioni
1 x
- Lunghezza cavo
25 cm
IP40
- Colore
Nero - Grigio
- Lunghezza
150 mm
- Larghezza
70 mm
- Altezza
70 mm
- Peso
308
- Temperatura max.
40 °C
- Min. temperatura
0 °C
Documenti & Download
Scheda tecnica
Scheda tecnica 3192920 PCE Instruments PCE-EVSE ADP Accessori eMobility Tipo 2 Numero connessioni 1 x
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3192920 PCE Instruments PCE-EVSE ADP Accessori eMobility Tipo 2 Numero connessioni 1 x
Descrizione
Adattatore per collegamento di misurazione per casse da parete / simulazione di veicoli / simulazione di cavi / uscita CP e presa di rete per scopi di misurazione / incl. Custodia per il trasporto
L'adattatore per collegamento di misurazione per scatole da parete deve essere controllato per tester VDE 0100 per stazioni di carica (modalità di carica 3) per auto elettriche. Questo adattatore può essere utilizzato con il tester di installazione PCE-ITE 55B o con la maggior parte degli altri comuni tester VDE 0100. Grazie ai LED per il rilevamento della tensione sulle 3 fasi, è possibile determinare rapidamente se si verifica un errore di installazione.
Con l'interruttore rotante PP State è possibile simulare la capacità di corrente del cavo di carica. La portata di corrente viene simulata con diverse resistenze nell'adattatore di collegamento di misurazione per scatole a parete collegate tra i conduttori PP e PE. Con l'interruttore rotante CP State è possibile simulare diversi stati del veicolo. Gli stati del veicolo vengono simulati con diverse resistenze collegate tra i conduttori CP e PE.
Alla presa di corrente può essere collegato un carico esterno. Questa uscita è destinata solo a scopi di misurazione e offre la possibilità di controllare il funzionamento del contatore di corrente. Inoltre, con l'adattatore di collegamento di misurazione per Wallbox è possibile simulare anche un errore PE (dispersione a terra). L'adattatore per collegamento di misurazione per custodie da parete viene fornito in una custodia per apparecchi. In opzione, è disponibile un adattatore per custodie da parete con collegamento di tipo 1.
Testo tradotto automaticamente
L'adattatore per collegamento di misurazione per scatole da parete deve essere controllato per tester VDE 0100 per stazioni di carica (modalità di carica 3) per auto elettriche. Questo adattatore può essere utilizzato con il tester di installazione PCE-ITE 55B o con la maggior parte degli altri comuni tester VDE 0100. Grazie ai LED per il rilevamento della tensione sulle 3 fasi, è possibile determinare rapidamente se si verifica un errore di installazione.
Con l'interruttore rotante PP State è possibile simulare la capacità di corrente del cavo di carica. La portata di corrente viene simulata con diverse resistenze nell'adattatore di collegamento di misurazione per scatole a parete collegate tra i conduttori PP e PE. Con l'interruttore rotante CP State è possibile simulare diversi stati del veicolo. Gli stati del veicolo vengono simulati con diverse resistenze collegate tra i conduttori CP e PE.
Alla presa di corrente può essere collegato un carico esterno. Questa uscita è destinata solo a scopi di misurazione e offre la possibilità di controllare il funzionamento del contatore di corrente. Inoltre, con l'adattatore di collegamento di misurazione per Wallbox è possibile simulare anche un errore PE (dispersione a terra). L'adattatore per collegamento di misurazione per custodie da parete viene fornito in una custodia per apparecchi. In opzione, è disponibile un adattatore per custodie da parete con collegamento di tipo 1.
Testo tradotto automaticamente
Versione
- Pre-test PE
- Stato del pilota di prossimità PP e del pilota di controllo CP
- Simulazione di errori CP "E" e di errori PE
- Presa di rete per scopi di misurazione
- Prese di misura di sicurezza
- Incl. Spina tipo 2
- Incl. Adattatore su tipo 1
Contenuto della fornitura
- 1 adattatore per collegamento di misurazione per scatole da parete PCE-EVSE 310+
- 1 manuale di istruzione per l'uso
- 1 x custodia per il trasporto
- 1 x spina tipo 2
- 1 adattatore su tipo 1 (PCE-EVSE ADP)
