PCE Instruments PCE-IT414 Misuratore di isolamento
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (930,33 € / Pezzo)
930,33 €
IVA escl.
Spedizione gratuita
Solo 2 Pezzo(i) disponibili
Highlights & Dettagli

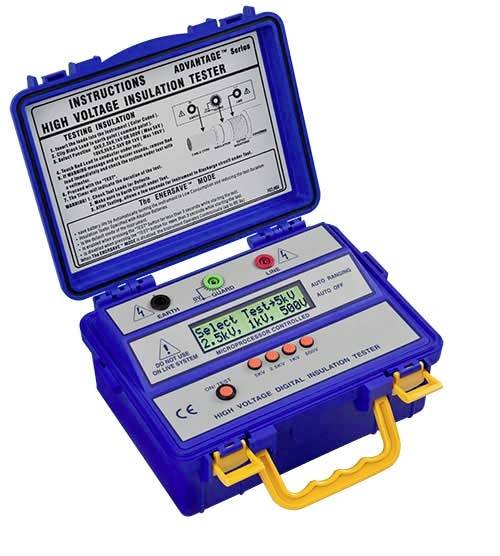

Misuratore di isolamento PCE-IT414
- Display LCD a 6 posizioni
- Misurazione secondo VDE 0413 parte 1
- Tensione di prova fino a 10.000 V
- EMC: EN 50081- 1, EN 50082- 1
- SICUREZZA IEC-1010-1; CAT III IEC- 1010- 1/ EN 61010- 1
Dati tecnici
- Dati tecnici del tester di isolamento tensione di prova DC 1.000 / 2.500/ 5.000 / 10.000 V intervalli di misura dell'isolamento / tensione di prova 60 GΩ / 1.000 V 150 GΩ / 2.500 V 300 GΩ / 5.000 V 600 GΩ / 10.000 V. Precisione ± 5 % Potenza di uscita 1 watt max. Resistenza di isolamento tra cavo elettrico e alloggiamento 2000 MΩ / 2000 V. Tensione in linea tra circuito e alloggiamento 700 V CA per un circuito di preallarme CA di max. 1 minuto con tensioni di > 450 V CA Alimentazione 8 x batterie da 1,5 V. Dimensioni 250 x 110 x 190 mm (L x A x P) Peso 1,5 kg
- Tipo prodotto
Misuratore di isolamento
di fabbrica senza certificato
Documenti & Download
Scheda tecnica
Scheda tecnica 2452483 PCE Instruments PCE-IT414 Misuratore di isolamento
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2452483 PCE Instruments PCE-IT414 Misuratore di isolamento
Descrizione
Il tester di isolamento PCE-IT414 proviene da una serie di strumenti di test ad alta precisione e resistenti con display a 6 cifre. Questo tester di isolamento ad alta tensione è progettato appositamente per l'uso sul campo e il funzionamento in condizioni di misurazione difficili. Il circuito di protezione integrale per evitare errori di misurazione dovuti a correnti di dispersione è uno dei vantaggi. Il tester di isolamento è dotato di microprocessore CMOS e dispone di un segnale di allarme acustico e ottico. Grazie a questo tester di isolamento ad alta tensione potrete lavorare con tensioni di prova di 10 kV. In questo modo sono anche in grado di eseguire test di isolamento efficaci in impianti ad alta tensione. La precisione di calibrazione illimitata del tester di isolamento PCE-IT414 è garantita, in quanto è stata calibrata in fabbrica su misurazioni digitali ad alta precisione (memorizzate in circuiti EEPROM). La tensione di prova 10 kV offre solo pochi strumenti di misura dell'isolamento a prezzi molto più elevati. Definizione della resistenza di isolamento: È la resistenza in Ohm per impianti elettrici. È quindi di fondamentale importanza per la protezione delle persone contro le scosse elettriche e la prevenzione o la prevenzione di danni materiali dovuti a correnti di guasto incontrollate. Le misurazioni di isolamento consentono di verificare e valutare lo stato di isolamento.
Testo tradotto automaticamente
Testo tradotto automaticamente
Contenuto della fornitura
- 1 x tester di isolamento PCE-IT414

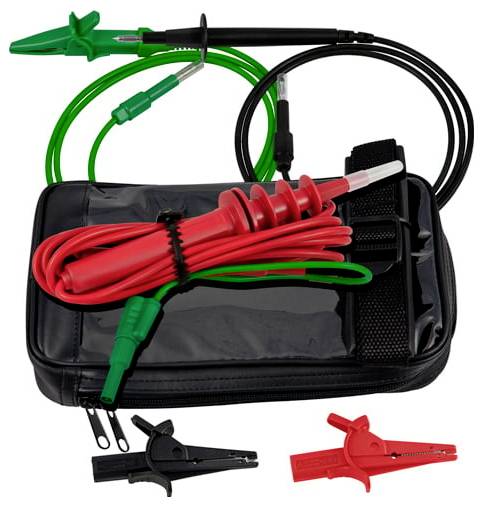

- 1 x puntali di prova in silicone con codifica a colori
- 1 x testa del sensore ad alta tensione con protezione integrale con conduttore coassiale in silicone
- 8 batterie AAA
- 1x manuale
- Modello di misurazione dell'isolamento mediante tester di isolamento:
- Disinserire la tensione.
- Rimuovere il ponticello tra N e PE.
- Interruttore LS, fusibile, interruttore FI, spegnimento dell'utenza.
- Collegare i cavi di misurazione tra il conduttore esterno e PE tra il conduttore esterno e, accendere e misurare il tester di isolamento.
- Sembra utile anche misurare tra i conduttori esterni per poter riconoscere meglio i danni o l'invecchiamento dei conduttori.
- I valori minimi della resistenza di isolamento devono essere di 0,25 M Ohm a una tensione di misurazione di 250 V CC, di 0,5 M Ohm a 500 V CC, di 1 M Ohm a 1000 V CC.
