Name: PCE Instruments PCE-PA 8300-2 Pinza amperometrica digitale Data logger , Display grafico CAT III 600 V
Brand: PCE Instruments
SKU: 2813622
Availability: BackOrder

Analizzatore di potenza e armoniche portatile PCE-PA 8300 con cavo a pinza rossa avvolto dietro il dispositivo portatile giallo che mostra un'onda sulla sua schermo.

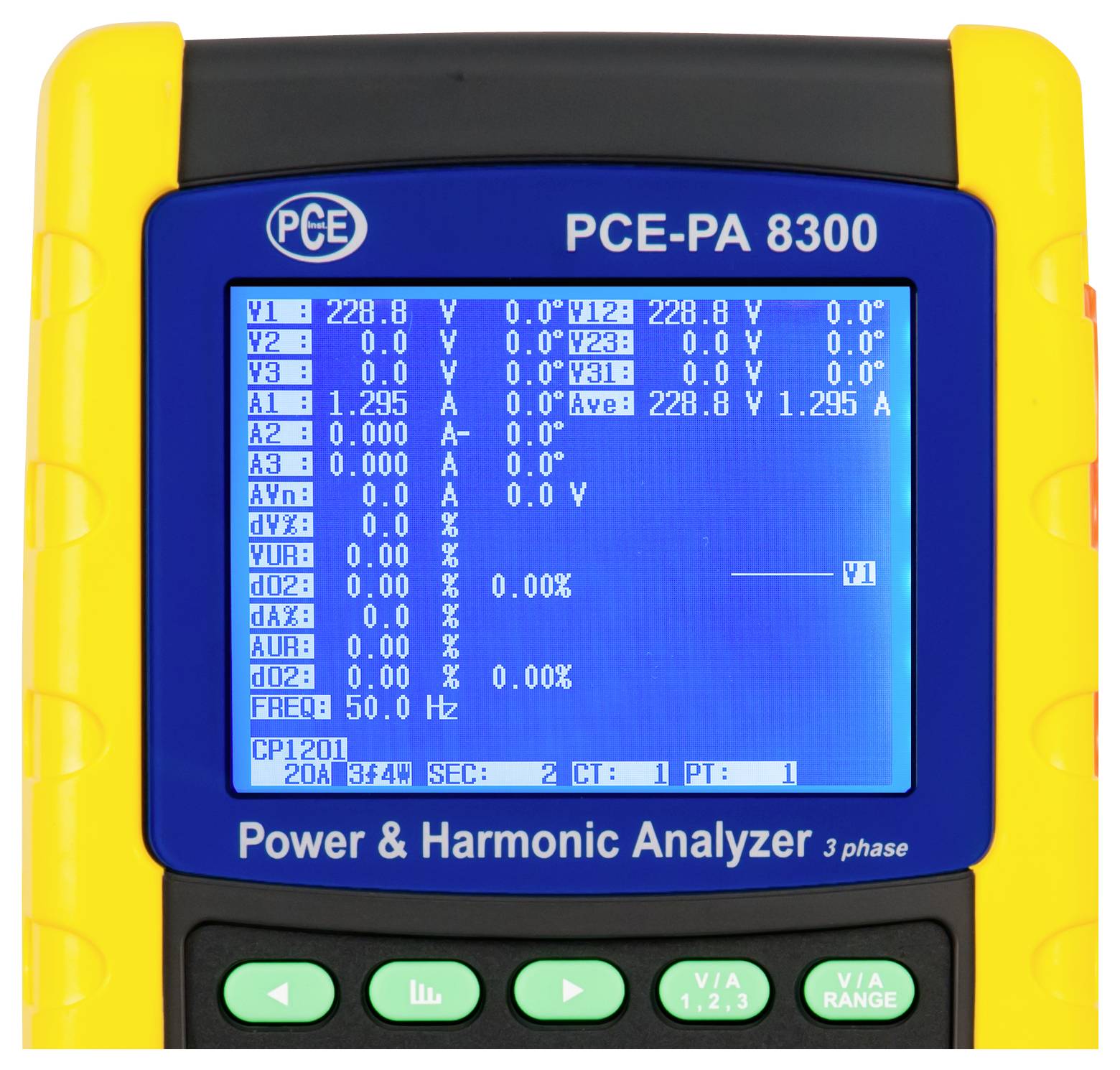

Analizzatore di potenza e armonica portatile PCE-PA 8300 che mostra letture di tensione e corrente trifase su uno schermo blu.

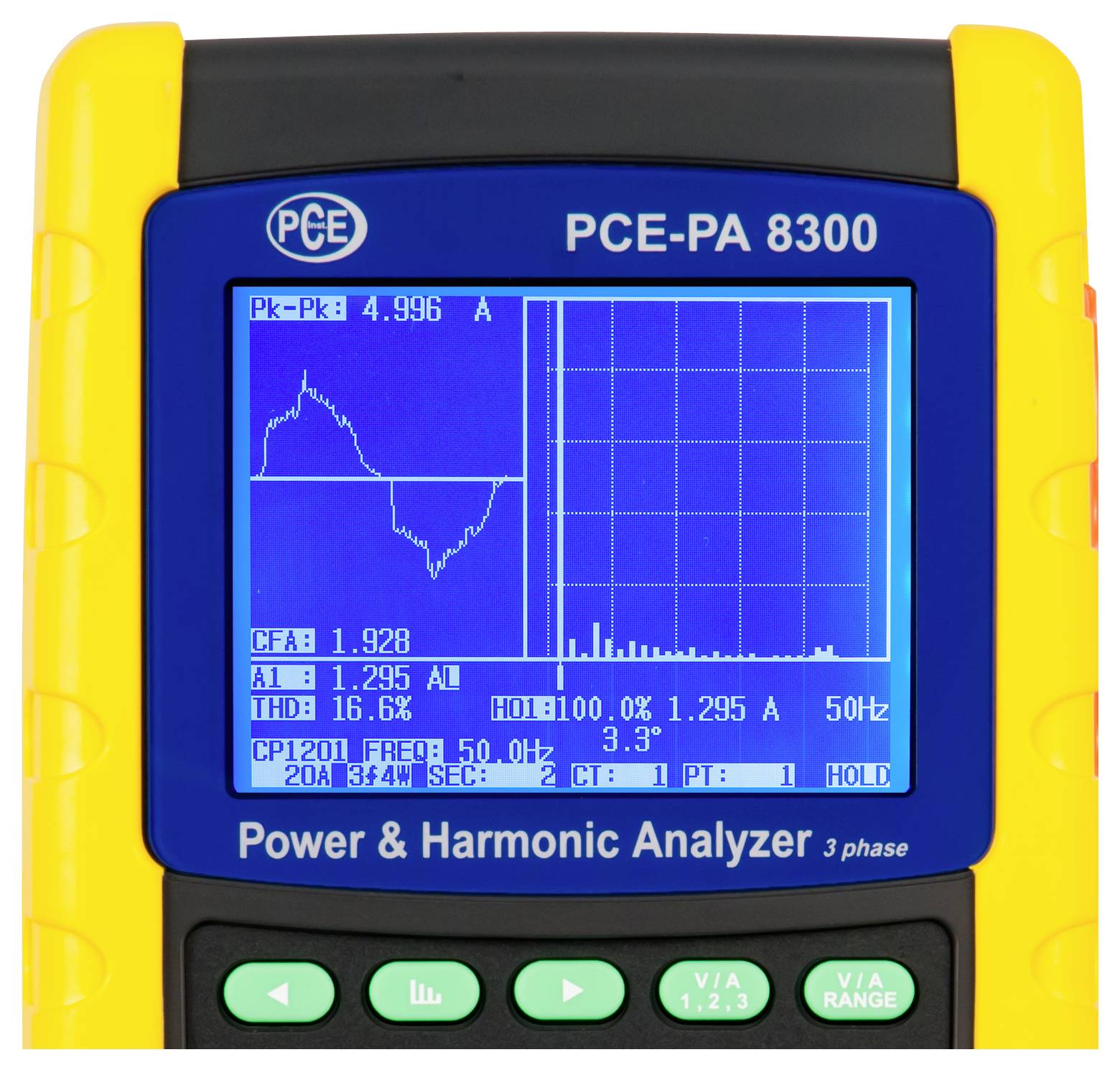

Analizzatore di potenza e armoniche PCE-PA 8300 che visualizza la forma d'onda della corrente, barre dello spettro e letture come Pk-Pk 4,996 A, THD 16,6% e 50,0 Hz.

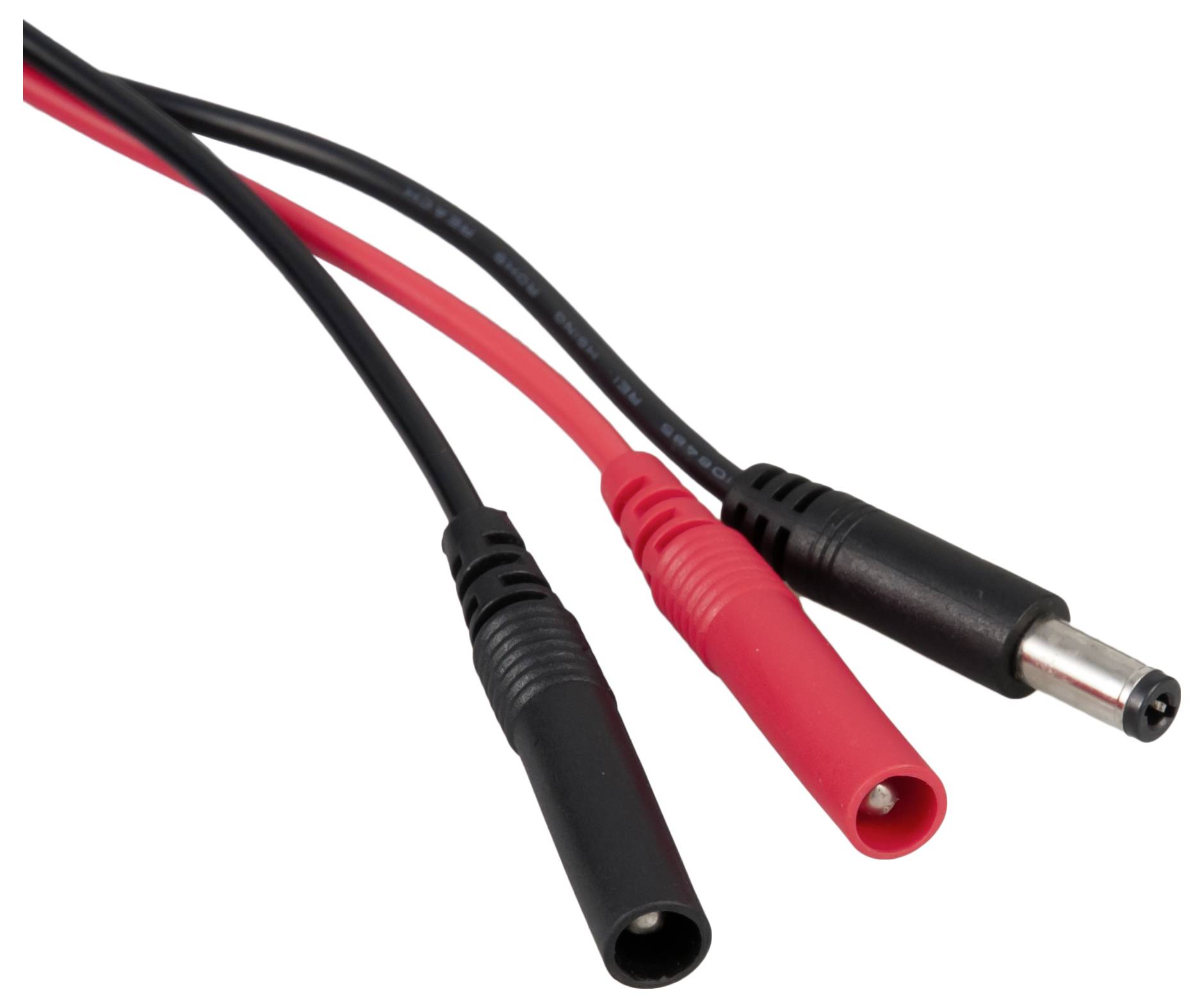

Tre cavi isolati per connettori di alimentazione DC con conduttori rossi e neri e spine cilindriche su uno sfondo bianco.

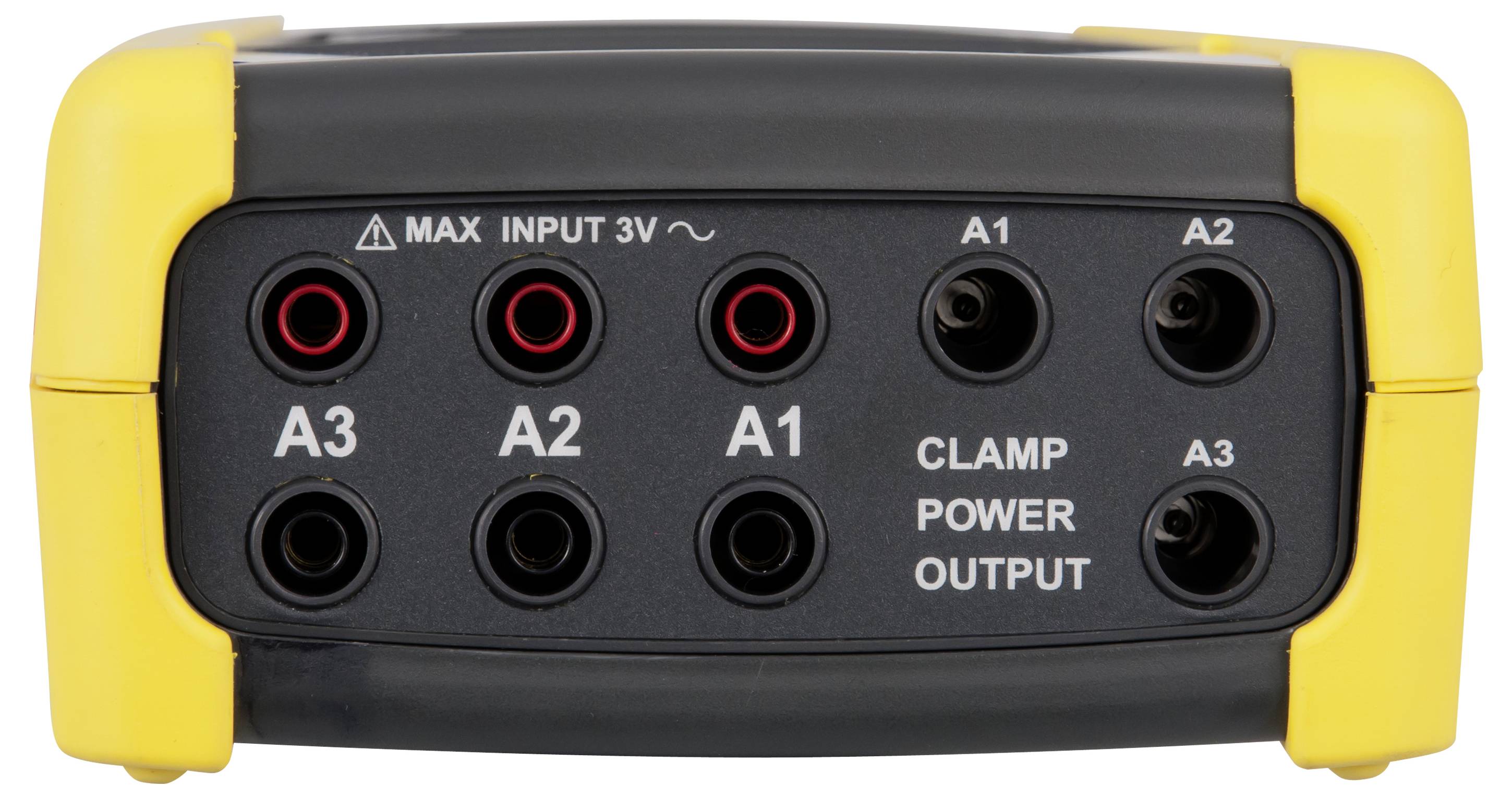

Pannello frontale di un amperometro a pinza con sei porte di ingresso etichettate A1, A2, A3 e "CLAMP POWER OUTPUT", più "MAX INPUT 3V"

1/5

Scheda tecnica (PDF)

Consegna entro Ven 27 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (2613,93 € / Pezzo)

2613,93 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Pinza amperometrica PCE-PA 8300-2

CAT III 600 V

Dati tecnici

specifiche elettriche
misurazione della tensione (AC V)
intervallo di misura: 10 V... 600 V AC (fase troppo neutra)
risoluzione: 0,1 V
precisione: ±(0,5% + 0,5 V)
<>misurazione della corrente (AC A) set 1
di misura: 20 A
risoluzione: 0,001 A (< 10 A), 0,01 A (>= 10 A)
precisione: ±(0,5% + 0,1 A)
<>intervallo di misura: 200 A0,01 A, 0,1<><><><><><><><>A, 0,1 A, 1 ±,<><><>1, 1 ±<>±, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1,<><>300 A
risoluzione: 0,01 A (< 100 A), 0,1 A (>= 100 A)
precisione: ±(0,5% + 0,5 A)
di misura: 3000 A
risoluzione: 0,1 A (< 1000 A), 1 A (>= 1000 A)
precisione: ±(0,5 A + 5 A)
<>potenza attiva
intervallo di misura: 0... 9,999 kW
risoluzione: 0,001 kW
precisione: ±(1% + 0,008 kW)
intervallo di misura: 10... 99,99 kW
risoluzione: 0,01 kW
precisione: ±(1% + 0,008 kW)
intervallo di misura: 100... 999,9 kW
risoluzione: 0,1 kW
precisione: ±(1% + 0,8 kW)
intervallo di misura: 1... 9,999 mW
risoluzione: 0,001 mW
precisione: ±(1% + 0,008 mW)
<>potenza apparente
intervallo di misura: 0... 9,999 kVA
risoluzione: 0,001 kVA
precisione: ±(1% + 0,008 kVA)
intervallo di misura: 10... 99,99 kVA
risoluzione: 0,01 kVA
precisione: ±(1% + 0,08 kVA)
br intervallo di misura: 100... 999,9 kVA
risoluzione: 0,1 kVA
precisione: ±(1% + 0,8 kVA)
intervallo di misura: 1... 9,999 MVA
risoluzione: 0,001 MVA
precisione: ±(1% + 0,008 MVA)
<>
potenza reattiva
intervallo di misura: 0... 9,999 kvar
risoluzione: 0,001 kvar
precisione: ±(1% + 0,008 kvar)
intervallo di misura: 10... 99,99 kvar
risoluzione: 0,01 kvar
precisione: ±(1% + 0,08 kvar)
intervallo di misura: 100... 999,9 kvar
risoluzione: 0,1 kvar
precisione: ±(1% + 0,8 kvar)
intervallo di misura: 1... 9,999 MVAR
risoluzione: 0,001 MVAR
precisione: ±(1% + 0,008 MVAR)
<>energia attiva
di misura: 0... 9,999 kWh
risoluzione: 0,001 kWh
precisione: ±(2% + 0,008 kWh)
intervallo di misura: 10... 99,99 kWh
risoluzione: 0,01 kWh
precisione: ±(2% + 0,08 kWh)
intervallo di misura: 100... 999,9 kWh
risoluzione: 0,01 kWh
precisione: ±(2% + 0,8 kWh)
intervallo di misura: 1... 9,999 MWh
risoluzione: 0,001 MWh
precisione: ±(2% + 0,008 MWh)
<>energia apparente
intervallo di misura: 0... 9,999 kVAh
risoluzione: 0,001 kVAh
precisione: ±(2% + 0,008 kVAh)
intervallo di misura: 10... 99,99 kVAh
risoluzione: 0,01 kVAh
precisione: ±(2% + 0,08 kVAh)
intervallo di misura: 100... 999,9 kVAh
risoluzione: 0,01 kVAh
precisione: ±(2% + 0,8 kVAh)
intervallo di misura: 1... 9,999 MVAh
risoluzione: 0,001 MVAh
precisione: ±(2% + 0,008 MVAh)
<>energia reattiva
di misura: 0... 9,999 kVARh
risoluzione: 0,001 kVARh
precisione: ±(2% + 0,008 kVARh)
intervallo di misura: 10... 99,99 kVARh
risoluzione: 0,01 kVARh
precisione: ±(2% + 0,08 kVARh)
intervallo di misura: 100... 999,9 kVARh
risoluzione: 0,01 kVARh
precisione: ±(2% + 0,8 kVARh)
intervallo di misura: 1... 9,999 mVARh
risoluzione: 0,001 mVARh
precisione: ±(2% + 0,008 mVARh)
fattore di potenza
campo di misura: 0... 1
risoluzione: 0,01
precisione: ± 0,04
angolo di fase
intervallo di misura: -180°... 180°
risoluzione: 0,1°
precisione: ± 1°
frequenza
intervallo di misura: 45... 65 Hz
risoluzione: 0,1 Hz
precisione: ± 0,1 Hz
<>armoniche di tensione alternata a 50/60 Hz
intervallo di misura: 1... 20a ordine
risoluzione: 0,1 V
precisione: 0,1%, ± (2% + 0,5 V), ± (2% + 10 punti)
intervallo di misura: 21... 30ordine
risoluzione: 0,1 V
precisione: 0,1%, ± (2% + 0,5 V), ± (2% + 20 punti)
intervallo di misura: 31... 50a ordine
risoluzione: 0,1 V
precisione: 0,1%, non specificato
<>armoniche della corrente alternata a 50/60 Hz
intervallo di misura: 1... 20a ordine
risoluzione: 0,001... 1 A
precisione: 0,1%, ± (2% + 0,5 A), ± (2% + 10 cifre)
intervallo di misura: 21... 30ordine
risoluzione: 0,001... 1 A
precisione: 0,1%, ± (2% + 0,5 A), ± (2% + 20 punti)
intervallo di misura: 31... 50a ordine
risoluzione: 0,001... 1 A
precisione: 0,1%, non specificato
<>specifiche tecniche generali
Display: Display LCD a matrice di punti da 3,7" (320 x 240 pixel) con retroilluminazione a LED
standard di sicurezza: IEC1010CAT III 600 V
resistenza d'ingresso AC V: 10 mOhm
frequenza di lavoro pinze amperometriche: 40 Hz... 1 kHz
frequenza di lavoro testata pinze amperometriche: 45 Hz... 65 Hz
protezione da sovraccarico: CA V: 720 V RMS, CA A: 1300 A con pinza amperometrica
memoria dati: Scheda SD
intervallo di registrazione: 1 secondo
funzione data logger: Memorizzazione in tempo reale su scheda SD
intervallo di memorizzazione: 2 secondi... 7200 secondi
uscita dati (solo per la rappresentazione live sul PC): Tramite USB o RS-232 a seconda del cavo di collegamento
temperatura di esercizio: 0... +50 °C
UR ambiente: E< 80% URtensione br: 8 batterie AA da 1,5 V, alimentatore da 9 V
assorbimento di corrente: Strumento di misura: 300 mA CC, pinza amperometrica: 34 mA CC
diametro massimo del cavo: 50 mm
dimensioni: Strumento di misura: 225 x 125 x 64 mm, pinza amperometrica: 210 x 64 x 33 mm, ganascia di serraggio: 86 mm (esterno)
peso: Strumento di misura: 948 g (incl Batterie), pinza amperometrica: 467 g (incl Cavo)

Tipo prodotto: Pinza amperometrica

Intervallo di misura V / AC min.: 10 V

Intervallo di misura V / AC max: 600 V

Intervallo di misura A / AC min.: 0.2 A

Intervallo di misura A / AC max: 3000 A

Precisione ±: 0.5 %

Interfacce: RS232
USB

Altezza: 225 mm

Larghezza: 64 mm

Lunghezza: 125 mm

Peso: 948 g

: di fabbrica senza certificato

Categoria di misura: CAT III 600 V

Misura di corrente: AC

Tipo: PCE-PA 8300-2

Indicatore: digitale

Dim.: (L x L x A) 125 x 64 x 225 mm

Caratteristiche: Data logger
Display grafico

Intervallo d'apertura per pinza amperometrica: 175 mm

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Calibrato

Categoria di misura

PCE Instruments PCE-PA 8300-2 Pinza amperometrica digitale Data logger , Display grafico CAT III 600 V

Articolo n°:2813622

Consegna entro Ven 27 Nov

Conrad Electronic

Questo articolo

di fabbrica senza certificato

CAT III 600 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

2613,93 €^*

PCE Instruments Power Analyzer Analizzatore di rete 1 fase Misurazioni di energia

Articolo n°:3324694

Consegna entro Lun 19 Ott

2 Pezzo(i)Conrad Electronic

di fabbrica senza certificato

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

974,59 €^*

PCE Instruments Power Analyzer Analizzatore di rete 3 fasi, 1 fase Misurazioni di energia, Display grafico

Articolo n°:3192934

Consegna entro Mar 13 Ott

2 Pezzo(i)Conrad Electronic

di fabbrica senza certificato

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

127,04 €^*

PCE Instruments Power Analyzer Analizzatore di rete 3 fasi, 1 fase con funzione logger, con pinza, Misurazioni di energia, ricerca errori

Articolo n°:3324693

Consegna entro Lun 19 Ott

7 Pezzo(i)Conrad Electronic

di fabbrica senza certificato

CAT III

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

553,28 €^*

PCE Instruments Power Analyzer Analizzatore di rete 3 fasi, 1 fase con funzione logger, con pinza, Misurazioni di energia, ricerca errori, Display grafico

Articolo n°:3192935

Consegna entro Lun 19 Ott

4 Pezzo(i)Conrad Electronic

di fabbrica senza certificato

CAT III 600 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

2761,48 €^*

PCE Instruments Power Analyzer Analizzatore di rete 3 fasi, 1 fase con funzione logger, con pinza, Misurazioni di energia, ricerca errori, Display grafico

Articolo n°:3324695

Consegna entro Lun 19 Ott

3 Pezzo(i)Conrad Electronic

di fabbrica senza certificato

CAT III 600 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

2761,48 €^*

PCE Instruments Power Analyzer Analizzatore di rete Calibrato (ISO)

Articolo n°:3813000

Consegna entro Lun 14 Dic 2026

Conrad Electronic

ISO

CAT II 600 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

859,84 €^*

Tester per reti di telecomunicazione PCE-PA 8300-1 PCE Instruments PCE-PA 8300-1 Rete

Articolo n°:2813621

Consegna entro Lun 19 Ott

1 Pezzo(i)Conrad Electronic

di fabbrica senza certificato

CAT III 600 V

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

2520,49 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 2813622 PCE Instruments PCE-PA 8300-2 Pinza amperometrica digitale Data logger , Display grafico CAT III 600 V

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2813622 PCE Instruments PCE-PA 8300-2 Pinza amperometrica digitale Data logger , Display grafico CAT III 600 V

Descrizione

Analizzatore di potenza e di disturbi di rete trifase / analizzatore di onde armoniche / fino a 3000 A AC / con memoria dati SD / display grafico / diverse pinze amperometriche La semplicità di utilizzo dell'analizzatore di rete PCE-PA 8300 si distingue per la sua semplicità d'uso. L'analizzatore di rete memorizza tutti i valori misurati su una scheda SD. L'analizzatore di rete PCE-PA 8300 può essere utilizzato per la misurazione delle prestazioni e l'analisi della rete. La potenza può essere misurata dall'analizzatore di rete fino a 9999 MW. Per l'analisi della rete, l'analizzatore di rete PCE-PA 8300 è in grado di determinare in modo preciso le armoniche e le armoniche fino a 50o ordine. Tutti i valori di misura sono rappresentati sul display grafico LCD. In questo modo non è un problema con l'analizzatore di rete rappresentare le distorsioni della rete. Per un'analisi precisa della rete e delle prestazioni, i dati di misurazione possono essere memorizzati su una scheda di memoria SD in un intervallo di memoria liberamente regolabile. Ciò consente registrazioni a lungo termine con l'analizzatore di rete PCE-PA 8300. L'analizzatore di rete è disponibile in due diversi kit. In questo modo il PCE-PA 8300 può essere fornito una volta con pinze amperometriche e una volta con bobine di Rogowskispuls flessibili.

Testo tradotto automaticamente

Contenuto della fornitura

1 x analizzatore di rete PCE-PA 83003 x pinza amperometrica per misurazioni fino a 3.000 A4 x morsetti a coccodrillo isolati4 x puntali di misura di sicurezza 6 x batterie AA da 1,5 V 1 x adattatore di rete da 9 V 1 x custodia per il trasporto 1 x scheda di memoria SD da 2 GB 1 x istruzioni per l'uso

Descrizione

Contenuto della fornitura

1 x analizzatore di rete PCE-PA 83003 x pinza amperometrica per misurazioni fino a 3.000 A4 x morsetti a coccodrillo isolati4 x puntali di misura di sicurezza 6 x batterie AA da 1,5 V 1 x adattatore di rete da 9 V 1 x custodia per il trasporto 1 x scheda di memoria SD da 2 GB 1 x istruzioni per l'uso
