Phoenix Contact 1046803 Convertitore DC/DC 24 V/DC 10 A Num. uscite:1 x Contenuto 1 pz.

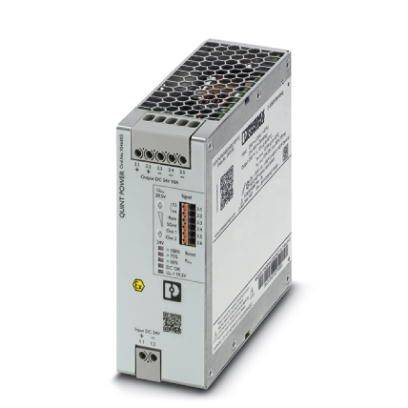

Un alimentatore industriale argentato con più connettori e il nome del produttore. È in posizione verticale su una superficie bianca.

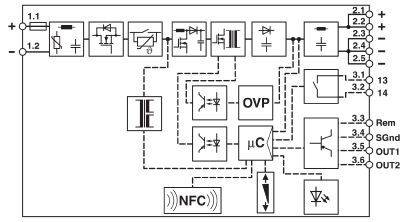

Diagramma di un circuito elettronico con integrazione NFC. Mostra componenti come OVP, microcontrollore, ingressi e uscite.
Diagramma mostra la curva di efficienza di un dispositivo con 'Eta [%]' sull'asse Y e 'I_out [A]' sull'asse X. L'efficienza aumenta rapidamente all'inizio e poi più lentamente. Un punto è evidenziato a 6 A.

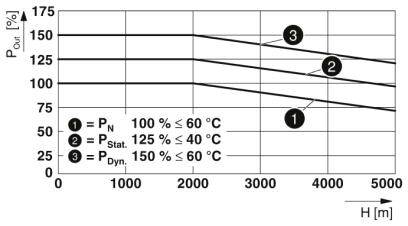

'Diagramma mostra P_QM [%] contro Altezza [m]. Tre linee: (1) P_N 100% ≤ 60 °C, (2) P_Stat. 125% ≤ 40 °C, (3) P_Dyn. 150% ≤ 60 °C. Tutte le linee scendono.'

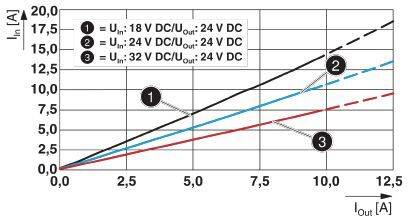

Diagramma mostra la corrente I_in (A) in funzione di I_out (A) per tre scenari: 1) U_in=18V DC/24V DC, 2) U_in=24V DC/24V DC, 3) U_in=32V DC/24V DC.

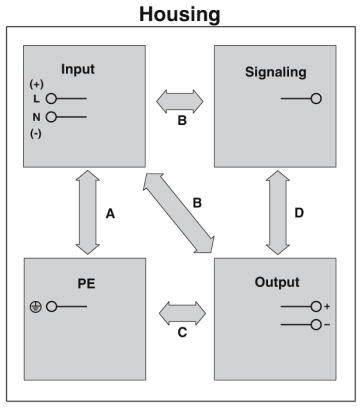

Schema a blocchi di un dispositivo: L'ingresso (in alto a sinistra) porta alla segnalazione (in alto a destra) e l'uscita (in basso a destra) interagisce con PE (in basso a sinistra). Le direzioni 'A', 'B', 'C', 'D' collegano le unità.
1/6
Immagine simile
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Consegna entro Ven 20 Nov
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero
Totale (249,99 € / Pezzo)
249,99 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Segnala un problema

Dati tecnici

  • Resistenza alla tensione: 35 V/CC 60 s.
  • Lunghezza di spellatura: 10 mm
  • ASSORBIMENTO DI CORRENTE: 13,8 A (24 V/CC)
Tensione di ingresso (nominale)

24 V/DC

Tipo prodotto

Convertitore DC/DC

Tensione di ingresso (min.)

18 V/DC

Tensione d'uscita

24 V/DC

Tensione d'ingresso

18 V/DC - 32 V/AC

Tensione di ingresso (max.)

32 V/AC

Corrente di uscita max.

10 A

Corrente di uscita (max.) - arrotondata

10 A

Tipo di uscita (alimentatori)

tensione fissa

Tensione di uscita (nom.)

24 V/DC

Numero uscite

1 x

Collegamento

A vite

Dim.

(L x L x A) 125 x 50 x 130 mm

Peso

0.8 kg

Tensione di uscita (max.)

24 V/DC

Temperatura di esercizio (max.)

+70 °C

Temperatura di funzionamento (min.) (Derating)

+60 °C

Temperatura d'esercizio (min.)

-25 °C

Codice articolo produttore

1046803

Contenuto

1 pz.

MTBF

1380000 h

Caratteristiche alimentatore

Convertitore DC/DC

Larghezza

50 mm

Altezza

130 mm

Lunghezza

125 mm

IP20

Temperatura max.

+85 °C

Min. temperatura

-40 °C

Tipo

QUINT4-PS/24DC/24DC/10/SC

Efficienza

93.3 %

UKCA

Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2209026 Phoenix Contact 1046803 Convertitore DC/DC 24 V/DC 10 A Num. uscite:1 x Contenuto 1 pz.

Scheda tecnica 2209026 Phoenix Contact 1046803 Convertitore DC/DC 24 V/DC 10 A Num. uscite:1 x Contenuto 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209026 Phoenix Contact 1046803 Convertitore DC/DC 24 V/DC 10 A Num. uscite:1 x Contenuto 1 pz.

Descrizione

Convertitore DC/DC QUINT con clock primario per montaggio su guida portante con tecnologia SFB (Selective Fuse Breaking), collegamento a vite, ingresso: 24 V DC, uscita: 24 V DC / 10 A.

Testo tradotto automaticamente.
