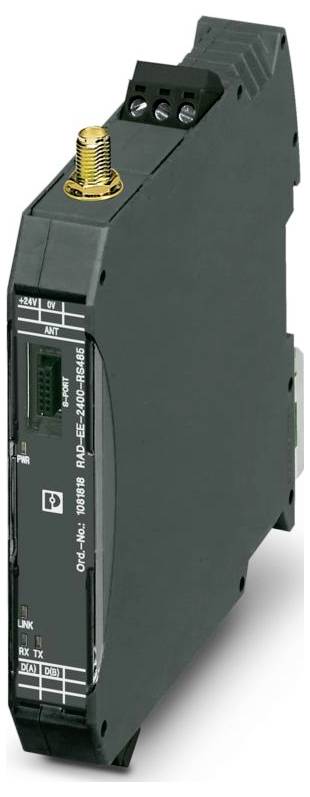

Phoenix Contact 1081818 RAD-EE-2400-RS485 Modulo ricetrasmittente
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Set(s))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
12.389,34 €
3
2% = 302,30 €
12.087,04 €
5
3% = 422,47 €
11.966,87 €
10
4% = 503,00 €
11.886,34 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero (Confezione 50 pz.)
Totale (247,79 € / Pezzo)
12.389,34 €
IVA escl.
Spedizione gratuita
Dati tecnici
- Tipo di collegamento: PORTA S (presa)
- Larghezza: 17,5 mm
- Altezza: 116 mm
- Profondità: 114,5 mm
- Classe di infiammabilità in conformità con UL 94: V0
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -20 °C a ... 70 °C;-4 °F ... 158 °F.
- Temperatura ambiente (stoccaggio/trasporto): -20 °C... 70 °C;-4 °F ... 158 °F.
- Altitudine 2000 m
- Norme/disposizioni: EN 300328;EN 61000-6-4;EN 61000-6-2;EN 50371;EN 60950-1
- Nota: RED 2014/53/EU
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione: II
- Grado di inquinamento: 2
- Umidità dell'aria ammissibile (funzionamento): 20 %... 85 %
- Vibrazioni (funzionamento): In conformità con IEC 60068-2-6: 5g, 10 Hz ... 150 Hz
- Lunghezza di spellatura: 7 mm
- Sezione del conduttore flessibile min.: 0,2 mm²
- Sezione del conduttore flessibile max. 2,5 mm²
- Sezione conduttore rigido min. 0,2 mm²
- Sezione del conduttore rigida max. 2,5 mm²
- Posizione di montaggio: qualsiasi
- Intervallo di frequenza: 0,15 MHz ... 80 MHz
- Identificazione: 508 listed
- UL, Stati Uniti/Canada: UL, Stati Uniti/Canada
- Dissipazione di potenza massima alla condizione nominale: 1,152 W.
- Radio: Radio
- Descrizione dell'interfaccia: Trusted Wireless
- Tipo di collegamento dell'antenna: RSMA (femmina)
- Modalità di funzionamento: Dati seriali (attivazione e configurazione tramite software PSI-CONF)
- Frequenza: 2400 MHz
- Lunghezza di trasmissione: ≤ 1200 m.
- Intervallo di tensione di alimentazione: 19,2 V DC ... 30,5 V CC
- CE: CE
- CERTIFICATO: MSIP-CRI-PCK-2901541
- Tecnologia di collegamento: A 2 conduttori
- Umidità consentita (stoccaggio/trasporto): 20% ... 85 %
- Nota per l'applicazione: Solo per uso industriale
- Ingresso: ± 0,5 kV (simmetrico);± 1 kV (asimmetrico)
- Segnale: ± 1 kV (asimmetrico)
- Riferimento di montaggio: Su guida standard NS 35 in conformità con EN 60715
- Urti: 16 g, 11 ms.
- Denominazione standard: Direttiva ROSSA 2014/53/UE
- Compatibilità elettromagnetica: Conformità alla direttiva RED 2014/53/UE
- Scarica dell'elettricità statica: Scarica dell'elettricità statica
- Scarica a contatto: ± 6 kV (grado di affilatura di prova 3)
- Scarica in aria: ± 8 kV (livello di affilatura di prova 3)
- Osservazione: Criterio A.
- Campo elettromagnetico RF: Campo elettromagnetico RF
- Transienti veloci (burst): Transienti veloci (burst)
- Influenza condotta: Influenza condotta
- Tensione: 10 V
- Criteri: Criteri
- Criterio a: Comportamento operativo normale entro i limiti stabiliti.
- Criterio B: Compromissione temporanea del comportamento operativo che corregge di nuovo l'apparecchio stesso.
- Sezione conduttore AWG min.: 24
- Sezione del conduttore AWG max. 14
- Emissione di interferenze: Emissione di interferenze
- Indicatore di stato: Tensione di alimentazione LED, PWR (verde);LED giallo (qualità di ricezione, COLLEGAMENTO);LED verde (dati di ricezione seriale, RX);LED verde (dati di trasmissione seriale, TX)
- Radiazione radio in conformità con EN 55011: EN 55016-2-3 classe a settore di applicazione industriale
- Resistenza terminale: 390 Ω (attivabile tramite interruttore DIP);150 Ω (attivabile tramite interruttore DIP);390 Ω (attivabile tramite interruttore DIP)
- Designazione: Modulo radio
- Applicazione: RS-485
- MTTF: 1064 anni (SN 29500 standard, temperatura 25 °C, ciclo di lavoro 21 %);492 anni (SN 29500 standard, temperatura 40 °C, ciclo di lavoro 34,25 %);196 anni (SN 29500 standard, temperatura 40 °C, ciclo di lavoro 100 %)
- Alimentazione: Alimentazione
- Portata: ≤ 500 m (la portata può essere notevolmente al di sopra o al di sotto e dipende dall'ambiente, dalla tecnologia delle antenne e dal prodotto utilizzato)
- Colore (alloggiamento): Grigio traffico B (RAL 7043)
- Approvazione senza fili Europa: Approvazione senza fili Europa
- Intensità di campo 10 V/m
- Carico di corrente impulsiva (surge): Carico di corrente impulsiva (surge)
- Assorbimento di corrente massimo: ≤ 48 ma (a 24 V CC, a 25 °C)
- Protezione da sovratensione transitoria: Sì
- Materiale (alloggiamento): PA 6.6-FR
- Funzioni: Funzioni
- Scarica indiretta: ± 6 kV
- Tipo di guida portante utilizzabile: Guida portante: 35 mm
- Tensione di alimentazione: 24 V DC
- Potenza di trasmissione minima: 0 dBm
- Potenza di trasmissione massima: ≤ 18 dBm (regolabile tramite software)
- Sensibilità minima del ricevitore: -106 dBm (16 kBit/s);-96 dBm (125 kBit/s);-93 dBm (250 kBit/s)
- Wireless: Wireless
- Limiti del sistema: Limiti del sistema
- Numero di utenti supportati: ≤ 250 (indirizzamento tramite software PSI-CONF)
- Seriale: RS-485: Seriale: RS-485
- Velocità dati: 16 kBit/s (regolabile);125 kBit/s (impostazione di fabbrica, regolabile);250 kBit/s (regolabile)
- Seriale: Interfaccia di configurazione: Seriale: Interfaccia di configurazione
- Direzione: Bidirezionale
- Distanza tra i canali: 1,3 MHz
- Numero di gruppi di canali: 8
- Numero di canali per gruppo: 55
- Omologazioni radio: Europa, Stati Uniti, Canada, altri paesi nell'e-shop
- Banda di frequenza: 2,4 GHz
- Standard radio: Trusted Wireless
- Approvazione radio per l'Australia, RCM: Approvazione radio per l'Australia, RCM
- Approvazione radio Brasile, ANATEL: Approvazione radio Brasile, ANATEL
- Approvazione radio India, WPC: Approvazione radio India, WPC
- Autorizzazione radio Messico, IFT: Autorizzazione radio Messico, IFT
- Approvazione Corea del Sud, KC: Approvazione Corea del Sud, KC
- Tipo
RAD-EE-2400-RS485
- Tipo prodotto
Modulo ricetrasmittente
- Tensione d'esercizio
24 V/DC
- Codice articolo produttore
1081818
- Dim.
(L x L x A) 114.5 x 17.5 x 116 mm
- Larghezza
17.5 mm
- Altezza
116 mm
- Lunghezza
114.5 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3563375 Phoenix Contact 1081818 RAD-EE-2400-RS485 Modulo ricetrasmittente
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3563375 Phoenix Contact 1081818 RAD-EE-2400-RS485 Modulo ricetrasmittente
Descrizione
Ricetrasmettitore radio da 2,4 GHz con interfaccia RS-485, collegamento antenna RSMA (femmina), reti point-to-point, stella e rete mesh fino a 250 stazioni, portata fino a 500 m (con visuale libera), utilizzo in tutto il mondo
