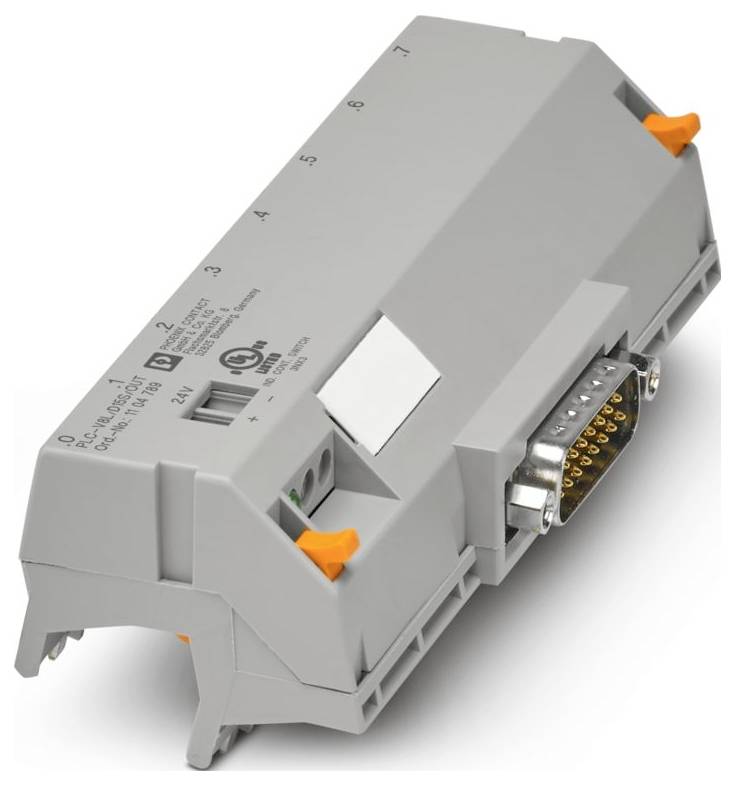

Phoenix Contact 1104789 PLC-V8L/D15S/OUT Connettore del sistema
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
77,04 €
3
3% = 2,13 €
74,91 €
5
4% = 2,99 €
74,05 €
10
5% = 3,56 €
73,48 €
25
5% = 4,20 €
72,84 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (77,04 € / Pezzo)
77,04 €
IVA escl.
Dati tecnici
- Famiglia di prodotti: INTERFACCIA PLC
- Numero poli: 2
- Tipo di collegamento: collegamento a vite
- Filettatura della vite: M3
- Coppia di serraggio: 0,5 Nm ... 0,6 Nm
- Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²;0,25 mm² ... 2,5 mm² (tubetto terminale senza guaina in plastica);0,25 mm² ... 2,5 mm² (tubetto terminale con boccola in plastica)
- Sezione del conduttore rigido: 0,2 mm² ... 4 mm²
- Sezione del conduttore AWG: 24 ... 12
- Larghezza: 112,3 mm
- Altezza: 41,02 mm
- Profondità: 49,89 mm
- Colore: Grigio (RAL 7042)
- Classe di infiammabilità in conformità con UL 94: V0
- Condizioni ambientali: Condizioni ambientali
- Temperatura ambiente (in funzione): Da -40 °C a ... 70 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 70 °C
- Altitudine: ≤ 2000 m.
- Norme/disposizioni: EN IEC 60664-1
- Nota: Inseribile su 8x morsetti PLC-INTERFACE
- Tipo di montaggio: Montaggio a innesto
- Categoria di sovratensione: II
- Grado di inquinamento: 2
- Lunghezza di spellatura: 8 mm
- Distanze in aria e in dispersione: Distanze in aria e in dispersione
- Posizione di montaggio: qualsiasi
- Nota per il funzionamento: Per l'uso previsto, rispettare le specifiche della direttiva di installazione (vedere download). Per le applicazioni o l'uso con prodotti estranei, devono essere rispettate anche le specifiche, le avvertenze e la sicurezza del rispettivo produttore esterno.
- Identificazione: Classe i, zona 2, AEx ec IIC T4
- UL, Stati Uniti/Canada: UL, Stati Uniti/Canada
- Tensione d'esercizio: 18 V DC ... 30 V DC
- Passo: 5 mm
- Collegamento secondo la norma IEC 60807-2
- Modalità di funzionamento: 100 % ed
- Certificato: TAE0000196
- Dimensioni dell'articolo: Dimensioni dell'articolo
- Riferimento di montaggio: Allineabile senza distanza
- Compatibilità elettromagnetica: Conformità alla direttiva EMC
- Direttiva bassa tensione: Conformità alla direttiva NS
- Approvazione della cantieristica navale: Approvazione della cantieristica navale
- Numero di canali: 8
- Isolamento: Isolamento funzionale
- Indicatore della tensione di esercizio: LED verde
- UL, STATI UNITI: UL, STATI UNITI
- UL, Canada: UL, Canada
- UKCA: UKCA
- Dati della cantieristica navale: Dati della cantieristica navale
- Temperatura: D
- Umidità: A.
- Vibrazione: C
- EMC: B
- Enclosure: Registrazione delle richieste di protezione alle regole shall be provided upon installation on board
- Tensione di isolamento nominale 50 V.
- Tensione a impulso nominale 0,5 kV (1,2 / 50 μs)
- Tipo di protezione (posizione di installazione): ≥ IP54
- Sezione del conduttore flessibile (2 conduttori della stessa sezione trasversale): 0,2 mm² ... 1,5 mm²;0,25 mm² ... 0,75 mm² (tubetto terminale senza guaina in plastica);0,5 mm² ... 1,5 mm² (Tubetto terminale DOPPIO con boccola in plastica)
- Indicatore di stato presente: Sì
- Numero di collegamenti: 1
- Proprietà di isolamento: Percorsi in aria e a dispersione: Proprietà di isolamento: Percorsi in aria e a dispersione
- Cicli di accoppiamento: 500
- Scheda i/o compatibile: universale
- Corrente (per ramo): ≤ 1 A.
- Porta 1 (livello di controllo): Porta 1 (livello di controllo)
- Via 2 (livello campo): Via 2 (livello campo)
- Sezione del conduttore rigida (2 conduttori della stessa sezione trasversale): 0,2 mm² ... 1.5 mm²
- Tipo di protezione (modulo): IP20
- Controllo supportato: universale: Controllo supportato: universale
- Collegamento 3 (alimentazione): Collegamento 3 (alimentazione)
- Corrente (alimentazione): ≤ 3 A.
- Tipo prodotto
Connettore del sistema
- Tipo
PLC-V8L/D15S/OUT
- Altezza
41.02 mm
- Lunghezza
49.89 mm
- Larghezza
112.3 mm
- Dim.
(L x L x A) 49.89 x 112.3 x 41.02 mm
- Codice articolo produttore
1104789
- Montaggio
Montaggio a innesto
- Contenuto
1 pz.
- Profondità
49.89 mm
- Corrente nominale
1 A
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3563874 Phoenix Contact 1104789 PLC-V8L/D15S/OUT Connettore del sistema
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3563874 Phoenix Contact 1104789 PLC-V8L/D15S/OUT Connettore del sistema
Descrizione
Adattatore V8 per 8 PLC-INTERFACE (14 mm), collegamento 1: Connettore maschio SUB-d 1x 15 poli, collegamento 2: Connettore a innesto (inseribile su 8x morsetti PLC-INTERFACE), collegamento 3: Collegamento a vite 1x 2 poli, numero di canali: 8, logica di comando: Commutazione positiva
