Name: Phoenix Contact 1190417 TP 6101-WXPS Touchpanel 24 V/DC
Brand: Phoenix Contact
SKU: 3565780
Availability: BackOrder

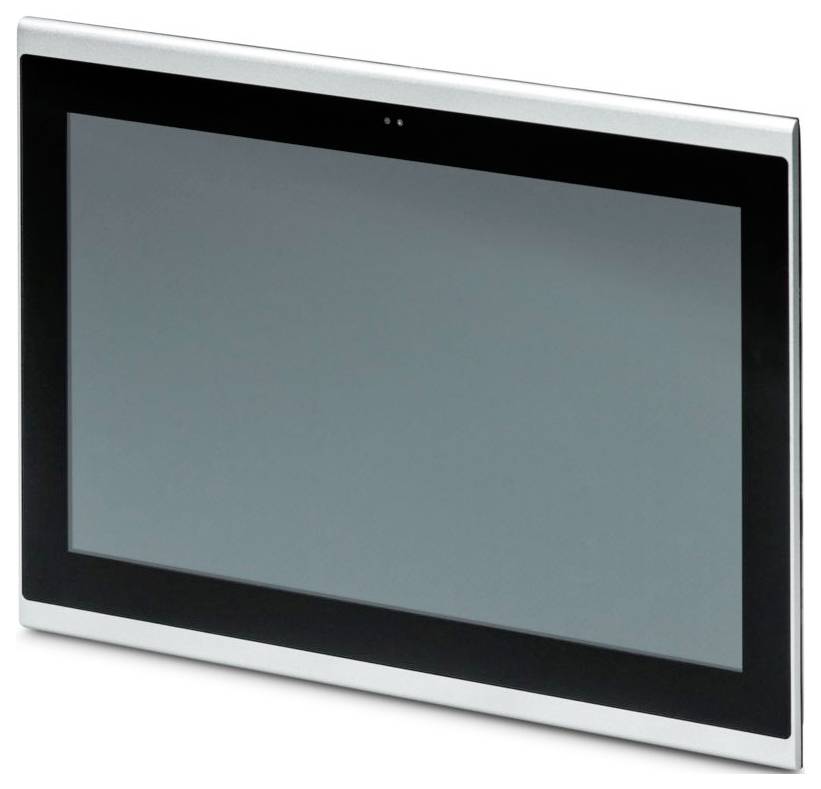

Phoenix Contact 1190417 TP 6101-WXPS Touchpanel 24 V/DC-0

Immagine simile

Scheda tecnica (PDF)

Consegna entro Gio 22 Ott

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (1569,67 € / Pezzo)

1569,67 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di collegamento: collegamento a vite
Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²
Sezione del conduttore rigido: 0,2 mm² ... 2,5 mm²
Sezione del conduttore AWG: 24 ... 12
Materiale alloggiamento: Lega alluminio pressofuso, verniciato a polvere
Condizioni ambientali: Condizioni ambientali
Tipo di protezione: IP66 (lato frontale), IP20 (lato posteriore)
Temperatura ambiente (in funzione): Da -20 °C a ... 50 °C
Temperatura ambiente (stoccaggio/trasporto): -25 °C... 85 °C
Tipo di montaggio: Montaggio frontale
Umidità dell'aria ammissibile (funzionamento): 5 %... 85 % (senza condensa)
Vibrazioni (funzionamento): 1 g
Lunghezza di spellatura: 7 mm
Sezione del conduttore flessibile con tubetto terminale con boccola in plastica: 0,25 mm² ... 2,5 mm²
Sezione del conduttore flessibile con tubetto terminale senza boccola in plastica: 0,25 mm² ... 2,5 mm²
Dimensioni esterne: Dimensione esterna
Larghezza / altezza / profondità: 263 mm / 200 mm / 51 mm (dimensioni del pannello frontale)
Sistema bus: Senza sistema bus
Gamma di tensione di alimentazione: 18 V ... 32 V
Umidità consentita (stoccaggio/trasporto): 5% ... 85 % (senza condensa)
Nota per l'applicazione: Solo per uso industriale
Dimensioni di installazione: Dimensioni di installazione
Alimentazione: Alimentazione
Assorbimento di corrente tipico: 0,79 a (max. Configurazione del sistema a 24 V CC)
Assorbimento di corrente massimo: 1,81 a (max. Configurazione del sistema a 24 V CC)
Larghezza / altezza / profondità di montaggio: 252 mm / 189 mm / (foratura del pannello)
Tensione di alimentazione: 24 V CC ±20 %
Interfacce: 2x USB 2.0;1x COM (RS-232/422/485)
MTBF: 50000 h
Orologio in tempo reale: Sì (con batteria a tampone)
Requisiti di sistema: Requisiti di sistema
Sistema operativo: Windows® Embedded Compact 7
Risoluzione dello schermo: 1280 x 800 pixel (WXGA)
Processore: ARM® Cortex®-A9, 800 MHz
Memoria dati: Flash eMMC, 8 GB
Peso: 2,1 kg
Display: Display
Tipo di display: TFT da 25.9 cm / 10.2"
Dati della fattura: Dati della fattura
Slot: 1x microSD
Tecnologia touch: Proiettiva capacitiva (PCAP)
Tipo illuminazione display: LED
Luminosità: 500 cd/m² tipica (regolabile)
Tavolozza dei colori: 16,7 MIO. Colori
Angolo di lettura a sinistra: 85,00 °
Angolo di lettura a destra: 85,00 °
Angolo di lettura in alto: 85,00 °
Angolo di lettura inferiore: 85,00 °
Interfacce opzionali: Senza interfaccia opzionale
Rete: 1 x Ethernet (10/100/1000 Mbit/s), RJ45
Software utente: Visu+
Sistema di runtime: Visu+ Runtime
Durata della batteria: 5 anni (circa)
Alimentatore: 24 V DC ±20%
Materiale piastra frontale: Alluminio (anodizzato naturale)

Codice articolo produttore: 1190417

Tipo: TP 6101-WXPS

Tipo prodotto: Touchpanel

Modello: Display TFT da 10.2"

Interfacce: USB 2.0 2x
COM 1x (RS-232/422/485)

Display: Sì

Risoluzione: 1280x800 Pixel

Max. Temperatura ambiente: 50 °C

Min. Temperatura ambiente: -20 °C

Tensione di esercizio: 24 V/DC

Tensione d'esercizio: 24 V/DC

Altezza: 200 mm

Lunghezza: 51 mm

Larghezza: 263 mm

: IP66 (Frontale)
IP20 (retro)

Contenuto: 1 pz.

Dim.: (L x L x A) 51 x 263 x 200 mm

Montaggio: Montaggio frontale

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 3565780 Phoenix Contact 1190417 TP 6101-WXPS Touchpanel 24 V/DC

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3565780 Phoenix Contact 1190417 TP 6101-WXPS Touchpanel 24 V/DC

Descrizione

Touchpanel con display TFT da 25.9 cm / 10.2" (capacitativo proiettivo (PCAP)), 1280 x 800 pixel (WXGA), 16,7 MIO. Colori, ARM® Cortex® A9, 800 MHz, 2 host USB 2.0, 1 COM (RS-232/422/485) , 1 Ethernet (10/100/1000 Mbit/s), RJ45, Windows® Embedded 7 e software Visu+. (Sistema bus: Senza)
