Name: Phoenix Contact 1727816 Morsetto per PCB 1 mm² Numero Poli (num) 10 Verde 1 pz. Pezzo
Brand: Phoenix Contact
SKU: 2209312
Availability: InStock

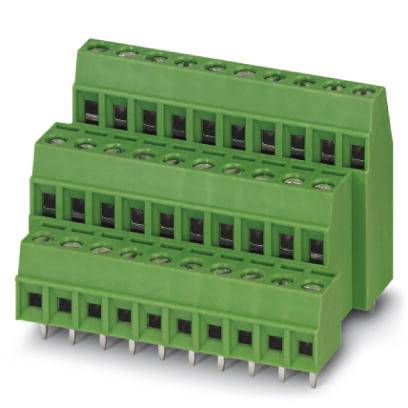

'Morsettiera verde a gradini per circuito stampato con multipli attacchi e pin, idonea per connessioni elettriche.'

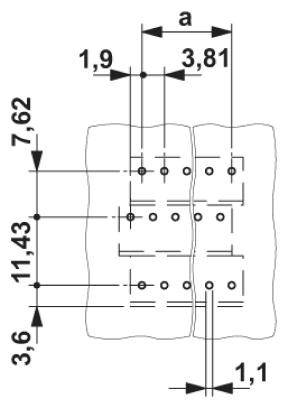

Diagramma con dimensioni: 1,9, 3,81, 3,6, 7,62, 11,43 e 1,1 in unità non specificate. Mostra posizioni e distanze.

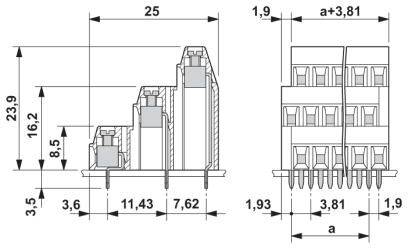

Disegno tecnico di un connettore con misure in millimetri. Mostra la vista laterale e frontale con dimensioni dettagliate.

1/3

Immagine simile

Tipo di imballaggio

Pezzo

Tipo prodotto

Morsetto per PCB

Passo

3.81 mm

Poli per fila

Numero Poli

Scheda tecnica (PDF)

Consegna entro Lun 19 Ott

70 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (20,48 € / Pezzo)

20,48 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Morsetto per circuiti stampati

Contenuto 1 pz.

Dati tecnici

Filettatura vite: M2
Tipo di montaggio: Saldatura a onda
Numero di collegamenti: 30
Collegabile: No
Coppia di serraggio: 0,22 Nm... 0,25 Nm
Superficie metallica area di saldatura (strato di copertura): Stagno (5 - 7 µm Sn)
Materiale isolante: Pa
Gruppo materiale isolante: I
Altezza d'installazione (altezza senza pin saldato): 23,9 mm
Lunghezza pin: 3,5 mm
Dimensioni punta: 0,5 x 0,9 mm
Tensione d'urto nominale (III/3): 2,5 kV
Sezione trasversale nominale: 1 mm².

Tipo di imballaggio: Pezzo

Tipo: MK3DS 1/10-3,81

Tipo prodotto: Morsetto per PCB

Caratteristiche: con guaina

Passo: 3.81 mm

Numero di righe: 3

Poli per fila: 10

Numero Poli: 10

Lunghezza di spellatura (max.): 5 mm

Collegamento: A vite
Da CS

Corrente nominale: 8 A

Sezione flessibile (min.): 0.14 mm²

Corrente nominale: 8 A

Sezione rigida (min.): 0.14 mm²

Sezione flessibile (max.): 1 mm²

Sezione rigida (max.): 1.5 mm²

AWG min.: 26

AWG max.: 16

Materiale di contatto: Lega di Cu, stagnata

Materiale alloggiamento: Poliammide

Colore: Verde

Codice articolo produttore: 1727816

Contenuto: 1 pz.

Tensione nom.: 160 V

Larghezza: 40 mm

Altezza: 27.4 mm

Lunghezza: 25 mm

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Corrente nominale

Poli per fila

Collegamento

Numero Poli

Numero di righe

Tipo di imballaggio

Passo

Phoenix Contact 1017492 Morsetto per PCB 2.5 mm² Numero Poli (num) 3 Verde 50 pz. Pezzo

Articolo n°:2208956

Consegna entro Gio 3 Dic

Conrad Electronic

24 A

A vite

Pezzo

5.08 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

60,65 €^*

Phoenix Contact 1017493 Morsetto per PCB 2.5 mm² Numero Poli (num) 4 Verde 50 pz. Pezzo

Articolo n°:2208957

Consegna entro Gio 3 Dic

Conrad Electronic

24 A

A vite

Pezzo

5.08 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

77,04 €^*

Phoenix Contact 1017495 Morsetto per PCB 2.5 mm² Numero Poli (num) 6 Verde 50 pz. Pezzo

Articolo n°:2208958

Consegna entro Ven 11 Dic

Conrad Electronic

24 A

A vite

Pezzo

5.08 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

118,84 €^*

Phoenix Contact 1017504 Morsetto per PCB 4 mm² Numero Poli (num) 3 Verde 50 pz. Pezzo

Articolo n°:2208959

Consegna entro Mar 27 Ott

1 Set(s)Conrad Electronic

32 A

morsetto Push-In

Pezzo

5.08 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

60,65 €^*

Phoenix Contact 1017506 Morsetto per PCB 4 mm² Numero Poli (num) 5 Verde 50 pz.

Articolo n°:2208960

Consegna entro Gio 17 Dic 2026

Conrad Electronic

32 A

morsetto Push-In

5.08 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

98,35 €^*

Phoenix Contact 1017507 Morsetto per PCB 4 mm² Numero Poli (num) 6 Verde 50 pz. Pezzo

Articolo n°:2208961

Consegna entro Mar 27 Ott

40 Set(s)Conrad Electronic

32 A

morsetto Push-In

Pezzo

5.08 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

118,84 €^*

Phoenix Contact 1017519 Morsetto per PCB 6 mm² Numero Poli (num) 6 Verde 50 pz. Pezzo

Articolo n°:2208962

Consegna entro Gio 3 Dic

Conrad Electronic

41 A

A vite

Pezzo

6.35 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

151,63 €^*

Phoenix Contact 1700354 Morsetto per PCB 2.5 mm² Numero Poli (num) 5 Verde 20 pz. Pezzo

Articolo n°:2209278

Consegna entro Ven 11 Dic

Conrad Electronic

24 A

A vite

Pezzo

5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

94,25 €^*

Phoenix Contact 1705966 Morsetto per PCB Numero Poli (num) 7 Verde 50 pz.

Articolo n°:2209284

Consegna entro Mar 27 Ott

205 Set(s)Conrad Electronic

A vite

3.81 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

127,04 €^*

Phoenix Contact 1706222 Morsetto per PCB 0.34 mm² Numero Poli (num) 7 Verde 50 pz. Pezzo

Articolo n°:2209286

Consegna entro Mer 30 Dic 2026

Conrad Electronic

5 A

IDC

Pezzo

3.81 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

86,06 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 2209312 Phoenix Contact 1727816 Morsetto per PCB 1 mm² Numero Poli (num) 10 Verde 1 pz. Pezzo

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209312 Phoenix Contact 1727816 Morsetto per PCB 1 mm² Numero Poli (num) 10 Verde 1 pz. Pezzo

Descrizione

Il principio di connessione noto permette un utilizzo in tutto il mondo. Basso riscaldamento grazie alla massima forza di contatto. Consente il collegamento di due conduttori. Forma più piccola per la rispettiva sezione del conduttore. Il collegamento del conduttore su più piani consente una maggiore densità di contatto.
