Acquista Phoenix Contact 2702863 RAD-2400-IFS-JP Modulo adattatore PLC da Conrad

Un dispositivo elettronico verde e rettangolare con diversi connettori sulla parte superiore. È utilizzato per l'elaborazione dei segnali industriali.

Immagine simile

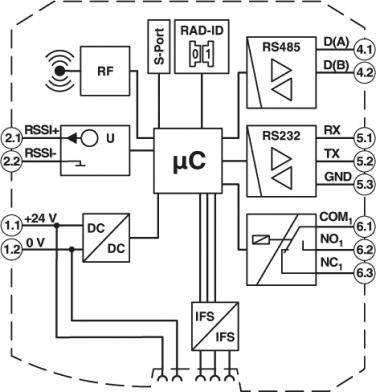

Diagramma di un circuito elettronico con connessioni RF, RS485 e RS232, microcontrollore e vari connettori.

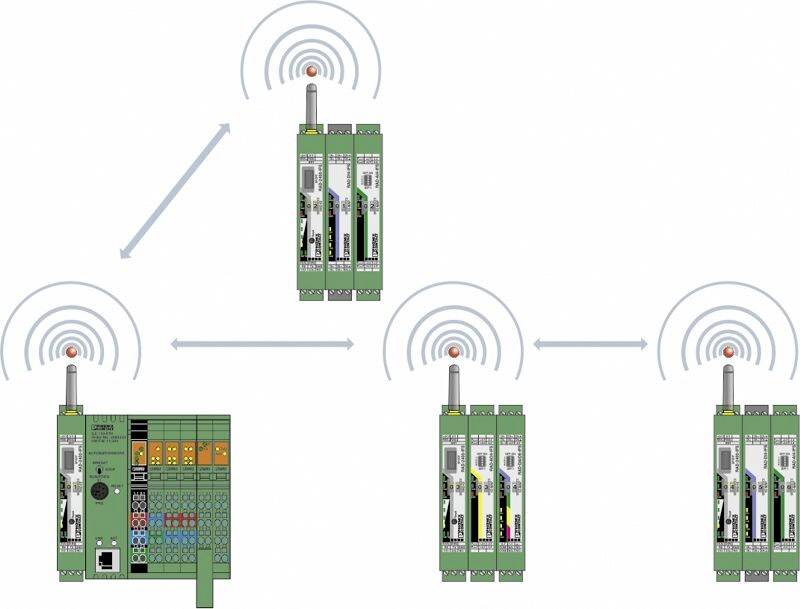

L'immagine mostra una rete di quattro moduli verdi collegati tra loro in modalità wireless. Le frecce iniziano in alto a destra.

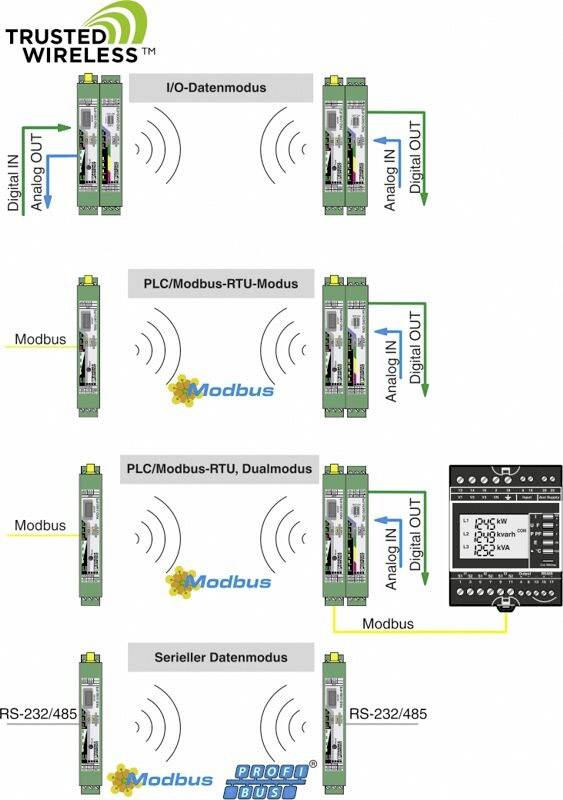

'Rappresentazione di un sistema di comunicazione con Modbus e PROFIBUS che mostra ingressi e uscite digitali e analogici.'

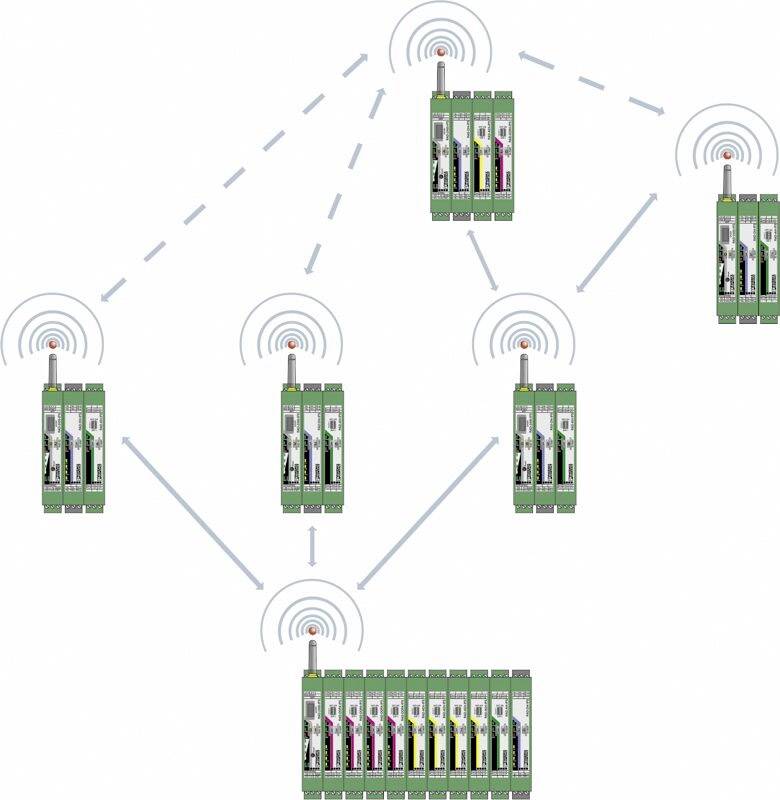

Un diagramma mostra una rete di comunicazione wireless tra diversi dispositivi verdi collegati tramite onde radio.

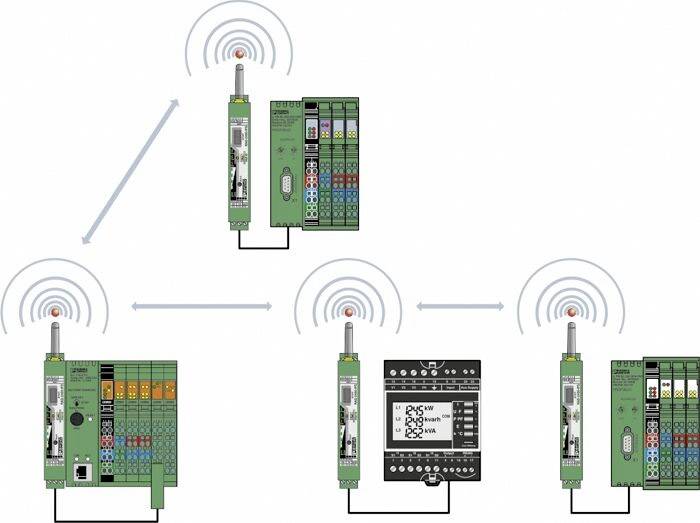

Uno schema a blocchi mostra cinque moduli elettronici che comunicano tra loro senza fili, rappresentati da linee ondulate.

Il diagramma mostra la connessione RS-485 con connettore COMBICON. D(B)+ da (4.2) a D(B)+, e D(A)- da (4.1) a D(A)-.

Lo schema mostra un cablaggio RS-232 tra COMBICON e D-SUB-9: RX (5.1 a 2), TX (5.2 a 3), GND (5.3 a 5).

Disegno tecnico di un dispositivo elettronico con dimensioni: larghezza 99 mm, altezza 114,5 mm, profondità 17,5 mm. Vista frontale e laterale.

Il diagramma mostra il collegamento di COMBICON RS-232 a PLC D-SUB-9. RX, TX e GND sono collegati tramite frecce, contrassegnate con i pin.

1/10

Immagine simile

Scheda tecnica (PDF)

Consegna entro Mar. 10 Nov.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (441,80 € / Pezzo)

441,80 €

IVA escl.

Spedizione gratuita

Segnala un problema

Dati tecnici

Tipo di protezione: IP20
Temperatura ambiente (stoccaggio/trasporto): Da -40 °C a +85 °C.
Categoria di sovratensione: II
Materiale alloggiamento: PA 6.6-FR
INTERVALLO DI TENSIONE DI ALIMENTAZIONE: 19.2 V/DC - 30.5 V/DC
Collegamento antenna: RSMA (femmina)
Frequenza: 2400 MHz
Intervallo di frequenza: 2.4002 GHz - 2.4785 GHz
Numero di gruppi di canali: 8
Numero di canali per gruppo: 55
Distanza tra i canali: 1.3 MHz
Sezione conduttore: 0,2 mm² - 2,5 mm²
Sezione conduttore AWG: 24 - 14
Lunghezza di spellatura: 7 mm
Coppia di serraggio: 0.6 Nm
Filettatura vite: M3

Tipo: RAD-2400-IFS-JP

Tipo prodotto: Modulo adattatore PLC

Assorbimento di corrente: 6 A

Codice articolo produttore: 2702863

Modello: Collegamento a vite

Dim.: (L x L x A) 114.5 x 17.5 x 116 mm

Larghezza: 17.5 mm

Altezza: 116 mm

Lunghezza: 114.5 mm

Interfacce: RS-232, RS-485, interfaccia di configurazione

Max. Temperatura ambiente: +70 °C

Min. Temperatura ambiente: -40 °C

Documenti & Download

Scheda tecnica

Scheda tecnica 2209883 Phoenix Contact 2702863 RAD-2400-IFS-JP Modulo adattatore PLC

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209883 Phoenix Contact 2702863 RAD-2400-IFS-JP Modulo adattatore PLC

Descrizione

Banda di frequenza 2,4 GHz senza licenza. Portata di diversi chilometri grazie alle velocità di trasmissione dati regolabili dell'interfaccia radio. Messa in funzione rapida e semplice senza programmazione. Elevata affidabilità grazie alla tecnologia wireless 2.0 (crittografia AES, salto di frequenza e gestione della coesistenza). Reti mesh fino a 250 utenti. Interfaccia RS-232/RS-485 integrata. Modulare espandibile con un massimo di 32 moduli di espansione I/O. Intervallo di temperatura esteso -40 °C... +70 °C.

Testo tradotto automaticamente.
