Name: Phoenix Contact 2702875 ILB BT ADIO MUX Modulo I/O
Brand: Phoenix Contact
SKU: 2136547
Availability: BackOrder

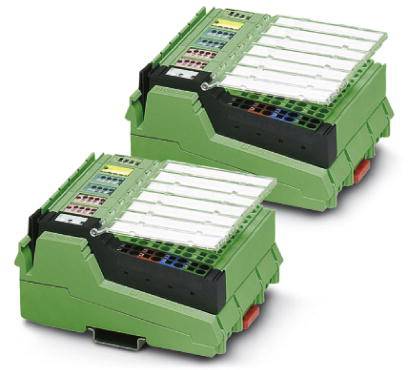

Due dispositivi elettronici verdi con componenti e connettori modulari. Sono impilabili e hanno slot colorati.

'Schema diagramma di un circuito di monitoraggio della tensione con microcontrollore (µC), ingressi e uscite analogici e digitali, regolatore di tensione da 24V a 3,3V e 15V.'

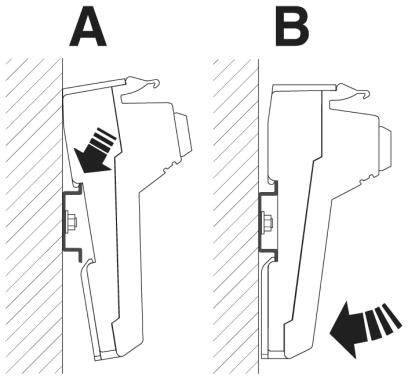

Il diagramma mostra due disegni di dispositivi: A con un movimento verso il basso, B inclinato all'indietro, montati a parete.

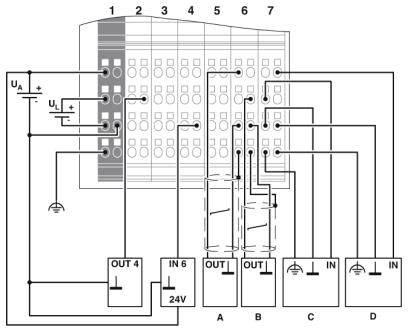

Schema elettrico di un'unità di controllo elettrica con sette punti di connessione (1-7). Sono mostrati i collegamenti a quattro moduli (A-D).

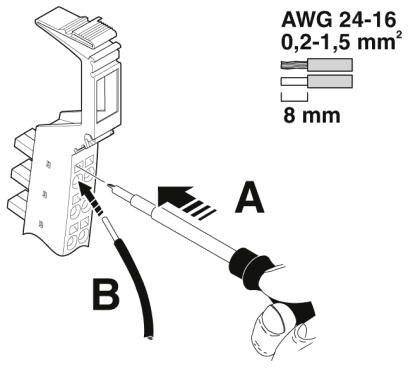

L'illustrazione mostra due strumenti, A e B, che lavorano su un blocco terminale elettrico. A indica la pressione, B l'inserimento del cavo.

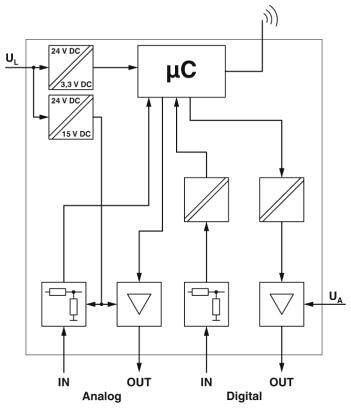

Diagramma schematico: Microcontrollore (µC) controlla unità di segnale analogiche e digitali, con ingressi di tensione DC a 24V, 3,3V e 15V, mostra il flusso di segnale e la connettività.

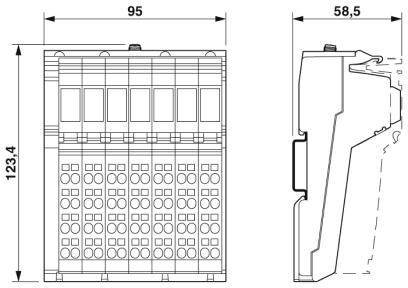

Disegno tecnico di un dispositivo con dimensioni: larghezza 95 mm, altezza 123,4 mm, profondità 58,5 mm. Mostrate vista frontale e laterale.

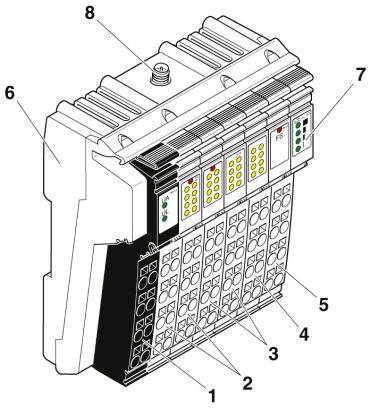

Disegno di un modulo elettronico con più slot. Aree numerate mostrano connettori e spie di controllo.

1/8

Immagine simile

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Mar 17 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (1545,00 € / Pezzo)

1545,00 €

IVA incl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di protezione: IP20
Temperatura ambiente (conservazione/trasporto): Da -25 °C a +85 °C.
Pressione dell'aria (in funzione): 795 hPa - 1080 hPa
Standard radio: Basato su Bluetooth 4.0
Tipo di modulazione: GFSK (Gaussian Frequency Shift Keying)
Tipo di collegamento dell'antenna: RSMA (femmina)
Intervallo di frequenza: 2.402 GHz - 2.48 GHz
Potenza di trasmissione: 5 dBm
Tensione di alimentazione: 24 V/CC
Denominazione di protezione: Protezione da inversione di polarità, protezione da sovratensione
Tipo di collegamento ingressi digitali: Collegamento a molla
Tecnologia di collegamento: 1 conduttore
Numero di ingressi digitali: 16
Tensione di ingresso nominale: 24 V/CC
Numero di uscite digitali: 16
Uscite digitali tipo di collegamento: Collegamento a molla
Circuito di protezione: Protezione da cortocircuito, protezione da sovraccarico, protezione da inversione di tensione
Tensione di uscita nominale: 24 V DC
Carico nominale lampade: 12 W
Numero di ingressi analogici: 2
Segnale di ingresso corrente: 0 mA - 20 mA
Resistenza d'ingresso ingresso corrente: 50 Ω
Segnale di ingresso tensione: 0 V - 10 V.
Ingresso tensione di ingresso resistenza: 130 kΩ
Numero di uscite analogiche: 2
Risoluzione DAC: 12 bit
Segnale di uscita corrente: 0 mA - 20 mA
Materiale alloggiamento: PA 6.6-FR
Tipo di montaggio: Guida portante
Colore: verde
Peso netto: 630 g

Tipo: ILB BT ADIO MUX

Tipo prodotto: Modulo I/O

Assorbimento di corrente: 60 mA

Codice articolo produttore: 2702875

Dim.: (L x L x A) 57 x 95 x 123.4 mm

Uscite: 8 A

Ingressi: 2.3 mA

Larghezza: 95 mm

Altezza: 123.4 mm

Lunghezza: 57 mm

Interfacce: Basato su Bluetooth 4.0

Max. Temperatura ambiente: +60 °C

Min. Temperatura ambiente: -25 °C

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2136547 Phoenix Contact 2702875 ILB BT ADIO MUX Modulo I/O

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2136547 Phoenix Contact 2702875 ILB BT ADIO MUX Modulo I/O

Descrizione

Portata 50 m... 100 m in sale industriali con antenne a raggio rotondo e fino a 400 m in campo libero con antenne direzionali. Collegamento rapido e trasmissione del segnale.

Testo tradotto automaticamente.
