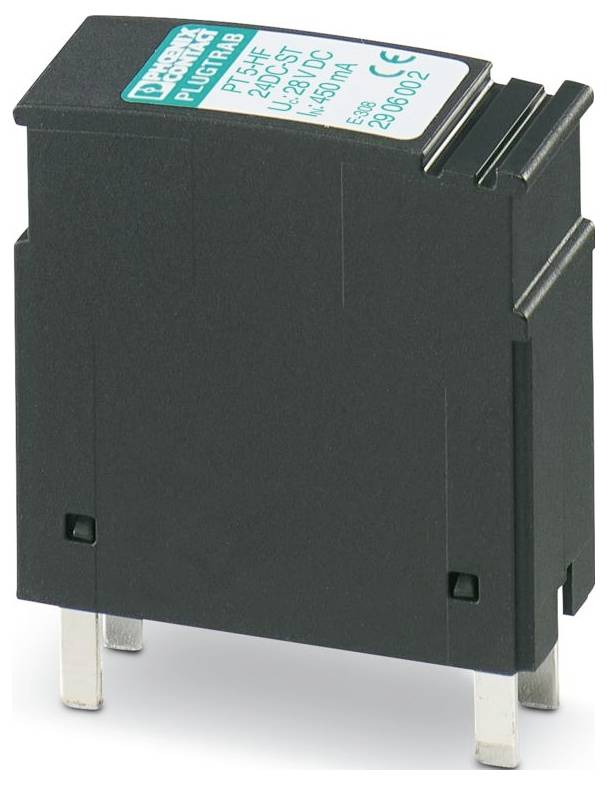

Immagine simile
Phoenix Contact 2906002 PT 5-HF-24DC-ST Scaricatore di sovratensioni 20 kA 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Totale (139,34 € / Pezzo)
139,34 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: PLUGTRAB PT
- CLASSE DI VERIFICA IEC: C1;C2;C3;D1
- Modello: Spina
- Numero di poli 5
- Messaggio protezione da sovratensione difettosa: Nessuna
- TENSIONE NOMINALE UN: 24 V CC
- Tipo di collegamento: Collegamento a vite (in connessione con elemento base)
- Filettatura della vite: M3
- Coppia di serraggio: 0,8 Nm
- Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 4 mm²
- Sezione del conduttore AWG: 24 ... 12
- Larghezza: 17,7 mm
- Altezza: 45 mm
- Profondità: 52 mm
- Unità di divisione: 1 te
- Colore: nero, RAL 9005
- Classe di infiammabilità in conformità con UL 94: V-0
- Materiale alloggiamento: PA 6,6
- Dati meccanici: Dati meccanici
- Parete laterale aperta: No
- Direzione di azione: Line-line e line-Signal Ground/Shield e, in via opzionale, Signal Ground/Shield-Earth Ground
- Massima tensione continua UC: 28 V DC
- Corrente nominale 450 ma (45 °C)
- Corrente d'esercizio IC per UC: ≤ 5 µA
- Corrente del conduttore di terra IPE: ≤ 5 µA (con PT 2x2-BE);≤ 1 µA (con PT 2x2+F-BE)
- Corrente di dispersione a impulsi Iimp (10/350) µs: 2,5 ka (con PT 2x2-BE);2,5 ka (con PT 2x2+F-BE)
- Corrente di dispersione totale ITotal (8/20) µs: 20 ka
- Livello di protezione up (cavo conduttore): ≤ 150 V (C1 - 1 kV / 500 a);≤ 165 V (C2 - 10 kV / 5 ka);≤ 450 V (C2 - 10 ka);≤ 50 V (C3 - 25 a)
- Livello di protezione up (messa a terra cavo): ≤ 150 V (C1 - 1 kV / 500 a);≤ 700 V (C1 - 1 kV / 500 a con PT 2x2+F-BE);≤ 165 V (C2 - ≤ 10 kV / 1000 ka);≤ 900 V (C2 - 10 kV / 5 ka con PT 2X2+F-BE);≤ 450 V (C2 - 10 ka); 5 ka (C2 - 10 KA CON PT 2X2+F-BE);≤ 50 V (C3 - 25 A);≤ 800 V (C3 - 25 A CON PT 2X2+F-BE)
- Capacità (cavo conduttore): tipo. 23 PF
- Resistenza per percorso: 2,2 Ω ±10 %
- Prefusibile massimo richiesto: 500 ma (T)
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -40 °C a ... 85 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Altitudine: ≤ 2000 m (amsl)
- Norme/disposizioni: IEC 61643-21/A2
- Nota: 2012
- Tipo di montaggio: Su elemento base
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione III
- Grado di inquinamento: 2
- Coppie di fili per modulo: 2
- Corrente di dispersione nominale in (8/20) µs (conduttore di terra): 10 ka (con PT 2x2+F-BE);10 ka (con PT 2x2-BE)
- Tempo di risposta TA (terra cavo): ≤ 500 ns
- Corrente di dispersione nominale in (8/20) µs (filo conduttore): 10 ka
- Tempo di risposta TA (cavo dell'conduttore): ≤ 500 ns
- Attenuazione d'inserzione AE, BIL.: tipo. 0,3 dB (≤ 13 MHz / 100 Ω)
- Corrente nominale d'impulso Ian (10/1000) µs (filo conduttore): 25 A.
- Livello di protezione up (massa del segnale del cavo): ≤ 150 V (C1 - 1 kV / 500 a);≤ 150 V (C1 - 1 kV / 500 a con PT 2X2+F-BE);≤ 165 V (C2 - ≤ 10 kV / 450 ka);≤ 450 V (C2 - 10 kV / 5 ka con PT 2X2-BE);≤ 165 V (C2 - 10 ka); 5 ka (C2 - 10 KV / 5 KA CON PT 2X2-BE);≤ 50 V (C3 - 25 A);≤ 50 V (C3 - 25 A CON PT 2X2-BE)
- Frequenza limite fg (3 dB), BIL. Nel sistema a 100 Ω: tip. 70 MHz
- Tipo prodotto
Scaricatore di sovratensioni
- Dispersione
20 kA
- Tensione nom.
24 V/DC
- Modello
Spina
IP20
- Codice articolo produttore
2906002
- Dim.
(L x A x P) 17.7 x 45 x 52 mm
- Larghezza
17.7 mm
- Altezza
45 mm
- Profondità
52 mm
- Contenuto
1 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3579953 Phoenix Contact 2906002 PT 5-HF-24DC-ST Scaricatore di sovratensioni 20 kA 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3579953 Phoenix Contact 2906002 PT 5-HF-24DC-ST Scaricatore di sovratensioni 20 kA 1 pz.
Descrizione
Spina di protezione PT con circuito di protezione ad alta frequenza per 4 fili di segnale. Tensione nominale: 24 V CC
