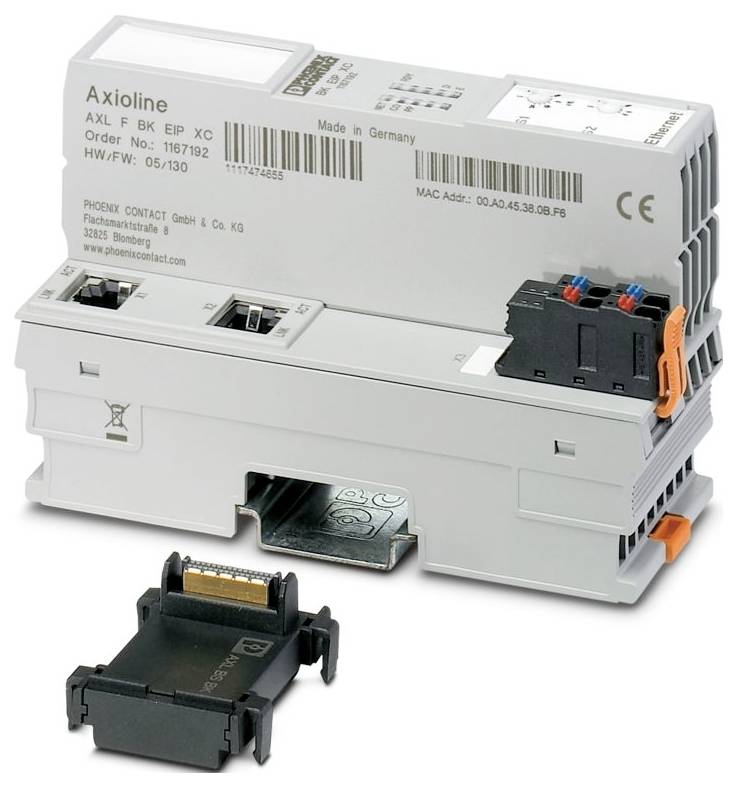

Phoenix Contact AXL F BK EIP XC 1167192 Accoppiatore bus 24 V/DC, 5 V/DC
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
594,26 €
3
2% = 43,50 €
579,76 €
5
3% = 101,30 €
574,00 €
10
4% = 241,20 €
570,14 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (594,26 € / Pezzo)
594,26 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: Axioline F
- Forma: Modulare
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,2 mm²... 1.5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 1.5 mm²
- Sezione del conduttore AWG: 24 ... 16
- Larghezza: 45 mm
- Altezza: 126,1 mm
- Profondità: 74 mm
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -25 °C a ... 60 °C (standard, applicazioni con omologazione UL, impiego in aree pericolose zona 2 | posizione di montaggio: Montaggio a parete su guida portante orizzontale);-25 °C ... 55 °C (standard, applicazioni con omologazione UL, impiego in atmosfere potenzialmente esplosive della zona 2 | posizione di montaggio: Qualsiasi);-40 °C ... 70 °C (ampliato, si veda il capitolo "testato con successo: Utilizzo in condizioni ambientali estreme" nella scheda tecnica.)
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- CATEGORIA DI SOVRATENSIONE II (IEC 60664-1, EN 60664-1)
- Grado di inquinamento: 2 (IEC 60664-1, EN 60664-1)
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 % (senza condensa)
- Denominazione collegamento: Spina F Axioline
- Lunghezza di spellatura: 8 mm
- Posizione di montaggio: Qualsiasi (osservare il declassamento della temperatura)
- ATEX: ATEX
- IECEx: IECEx
- Velocità di trasmissione 100 Mbit/s.
- Identificazione: Classe i, zona 2, AEx ec IIC T4;classe i, divisione 2, gruppi a, B, C, d, T4;ex ec IIC T4 GC X
- UL, Stati Uniti/Canada: UL, Stati Uniti/Canada
- Dissipazione di potenza massima alla condizione nominale: 4 W.
- Durata della prova: 21 giorni
- CLASSE DI PROTEZIONE III (IEC 61140, EN 61140, VDE 0140-1)
- Numero interfacce: 1
- Pressione dell'aria (in funzione): 70 kPa ... 106 kPa (fino a 3000 m di altezza)
- In dotazione: Modulo base bus e spina a F Axioline inclusi
- Intervallo di tensione di alimentazione: 19,2 V DC ... 30 V CC (incluse tutte le tolleranze, incluso il ripple)
- Certificato: , 2021122309114456
- Tecnologia di collegamento: Tecnologia di collegamento
- Umidità consentita (stoccaggio/trasporto): 5% ... 95 % (senza condensa)
- Nota per l'applicazione: Solo per uso industriale
- Assorbimento di corrente: max. 583 ma (2,0 a su UBus, UL = 24 V, applicazioni con omologazione UL, impiego in aree pericolose zona 2);max. 670 ma (2,5 a su UBus, UL = 24 V)
- Collegamento conduttore: Collegamento conduttore
- Temperatura: 25 °C ±1 K.
- Cablaggio di protezione: Protezione da sovratensione | elettronica;protezione da inversione di polarità | elettronica
- UKEX: UKEX
- Protocolli supportati: Ethernet/IP™;SNMP;HTTP;TFTP;FTP;BOOTP;DHCP;DCP;DLR
- Fisica di trasmissione: Ethernet in doppino intrecciato RJ45
- Pressione dell'aria (stoccaggio/trasporto): 70 kPa ... 106 kPa (fino a 3000 m di altezza)
- Nota sul tipo di collegamento: Osservare le informazioni sulle sezioni trasversali del conduttore nel manuale utente "Axioline F: Sistema e installazione".
- Caratteristiche speciali: Variante Extreme Conditions
- CCC / China-ex: CCC / China-ex
- Nota sulle indicazioni dimensionali: La profondità si applica quando si utilizza una guida portante TH 35-7.5 (in conformità con EN 60715).
- Tensione di alimentazione: 5 V CC (tramite modulo zoccolo bus)
- Ethernet/IP™: Ethernet/IP™
- UL ex, Stati Uniti/Canada: UL ex, Stati Uniti/Canada
- Limiti del sistema: Limiti del sistema
- Numero di utenti supportati: max. 63 (per stazione)
- Separazione di potenziale/isolamento degli intervalli di tensione: Separazione di potenziale/isolamento degli intervalli di tensione
- Numero di utenze locali collegabili: max. 63
- Bus locale F Axioline: Bus locale F Axioline
- Potenziali: Alimentazione del bus locale F Axioline (UBus): Potenziali: Alimentazione del bus locale F Axioline (UBus)
- Spina F Axioline: Spina F Axioline
- Prova (gas inquinante): Prova (gas inquinante)
- Standard di prova: ISA-71.04-2013 G3 Harsh Group a;IEC 60068-2-60:2015 metodo 4
- Umidità (relativa): 75% ±3%
- Concentrazione volumetrica H2S (acido solfidrico): 50 ppb
- Concentrazione volumetrica NO2 (biossido di azoto): 1250 ppb
- Concentrazione volumetrica Cl2 (cloro): 10 ppb
- Concentrazione volumetrica SO2 (anidride solforosa): 300 ppb
- Tensione di prova: Interfaccia Ethernet 1 / interfaccia Ethernet 2: 1500 V CA, 50 Hz, 1 min
- Tensione di prova: Interfaccia Ethernet 1 / messa a terra funzionale: 1500 V CA, 50 Hz, 1 min
- Tensione di prova: Interfaccia Ethernet 2 / messa a terra funzionale: 1500 V CA, 50 Hz, 1 min
- Alimentazione: Max. 2,5 a;max. 2 a (applicazioni con approvazione UL, uso in aree pericolose zona 2)
- Tensione di prova: Interfaccia Ethernet 1 / 24 V alimentazione della tensione logica (UL): 1500 V CA, 50 Hz, 1 min
- Tensione di prova: Interfaccia Ethernet 2 / 24 V alimentazione della tensione logica (UL): 1500 V CA, 50 Hz, 1 min
- Tensione di prova: Alimentazione da 24 V della tensione logica (UL) / messa a terra funzionale: 500 V CA, 50 Hz, 1 min
- Servizio: Assistenza
- Potenziali: Alimentazione della tensione logica UL (da UL viene generata l'alimentazione del bus locale Axioline F UBus): Potenziali: Alimentazione della tensione logica UL (da UL viene generata l'alimentazione del bus locale Axioline F UBus)
- Tipo prodotto
Accoppiatore bus
- Tipo
AXL F BK EIP XC
- Tensione di esercizio
24 V/DC
5 V/DC
- Altezza
126.1 mm
- Lunghezza
74 mm
- Larghezza
45 mm
IP20
- Dim.
(L x L x A) 74 x 45 x 126.1 mm
- Collegamento
Terminale Push In
- Max. assorbimento di corrente
670 mA
- Codice articolo produttore
1167192
- Modello
modulare in blocco
- Montaggio
Montaggio delle guide portanti
- Profondità
74.25 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3565410 Phoenix Contact AXL F BK EIP XC 1167192 Accoppiatore bus 24 V/DC, 5 V/DC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3565410 Phoenix Contact AXL F BK EIP XC 1167192 Accoppiatore bus 24 V/DC, 5 V/DC
Descrizione
Axioline F, accoppiatore bus, Ethernet/IP™, presa RJ45, variante Extreme Conditions, velocità di trasmissione nel bus locale: 100 Mbit/s, tipo di protezione: IP20, incluso modulo base bus e spina a F Axioline
