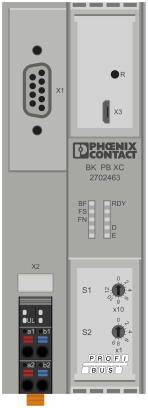

Phoenix Contact AXL F BK PB XC 2702463 Accoppiatore bus 24 V/DC
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (368,03 € / Pezzo)
368,03 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Circuito di protezione: Protezione da sovratensione tensione di alimentazione elettronica
- Colore: Grigio traffico A RAL 7042
- Peso netto: 175 g
- CLASSE DI PROTEZIONE: III (IEC 61140, EN 61140, VDE 0140-1)
- Posizione di montaggio: Qualsiasi (osservare la riduzione della temperatura)
- Lunghezza di spellatura: 8 mm
- Sezione conduttore rigida min: 0,2 mm²
- Sezione conduttore rigida max.: 1,5 mm²
- Sezione del conduttore flessibile min.: 0,2 mm²
- Sezione del conduttore flessibile max.: 1,5 mm²
- Sezione conduttore AWG min: 24
- Sezione conduttore AWG max. 16
- Velocità di trasmissione: 9,6 kbit/s... 12 MBit/s
- Potenza assorbita: Max. 13,7 W (con carico 2 A su UBus per I/OS)
- Tipo prodotto
Accoppiatore bus
- Tipo
AXL F BK PB XC
- Voltaggio operativo Min.
19.2 V/DC
- Tensione d'esercizio
19.2 - 30 V/DC
- Voltaggio Max.
30 V/DC
- Tensione di esercizio
24 V/DC
- Altezza
125.9 mm
- Lunghezza
74 mm
- Larghezza
45 mm
IP20

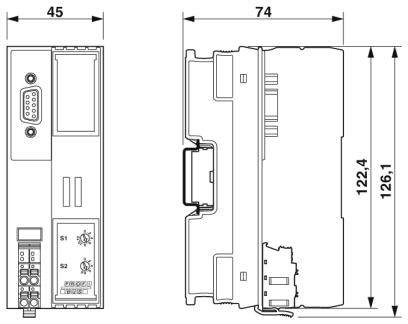

- Dim.
(L x L x A) 74 x 45 x 125.9 mm
- Tecnologia di collegamento
Presa SUB-D 9 poli
- Collegamento
Terminale Push In
- Max. assorbimento di corrente
567 mA
- Codice articolo produttore
2702463
- Montaggio
Guida portante
- Max. Temperatura ambiente
+60 °C
- Min. Temperatura ambiente
-25 °C
- Tensione logica UL
24 V/DC
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2209838 Phoenix Contact AXL F BK PB XC 2702463 Accoppiatore bus 24 V/DC
Scheda tecnica 2209838 Phoenix Contact AXL F BK PB XC 2702463 Accoppiatore bus 24 V/DC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2209838 Phoenix Contact AXL F BK PB XC 2702463 Accoppiatore bus 24 V/DC
Descrizione

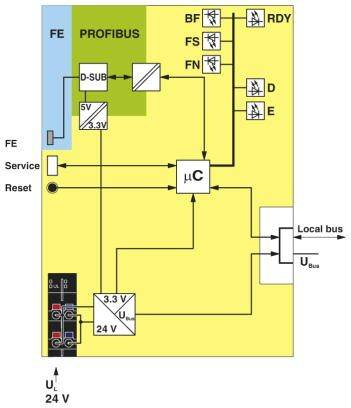

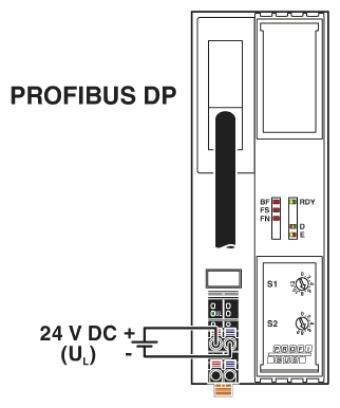

Collegamento del PROFIBUS tramite presa D-SUB a 9 poli. Separazione galvanica tra interfaccia PROFIBUS e logica. Interruttore di codifica rotativo per l'impostazione dell'indirizzo PROFIBUS. DP/V1 per master classe 1 e classe 2. Velocità di trasferimento dati PROFIBUS da 9,6 kbit/s fino a 12 MBit/s. È supportata la configurazione dinamica. Funzioni I&M. Compatibile con l'aggiornamento del firmware. Tempo di ciclo tipico del bus locale Axioline F circa 10 µs. Utilizzabile in condizioni ambientali estreme. Intervallo di temperatura esteso -40°C...+70°C (vedere il capitolo "Conriuscito: Utilizzo in condizioni ambientali estreme" nella scheda tecnica). Circuiti stampati parzialmente verniciati.
