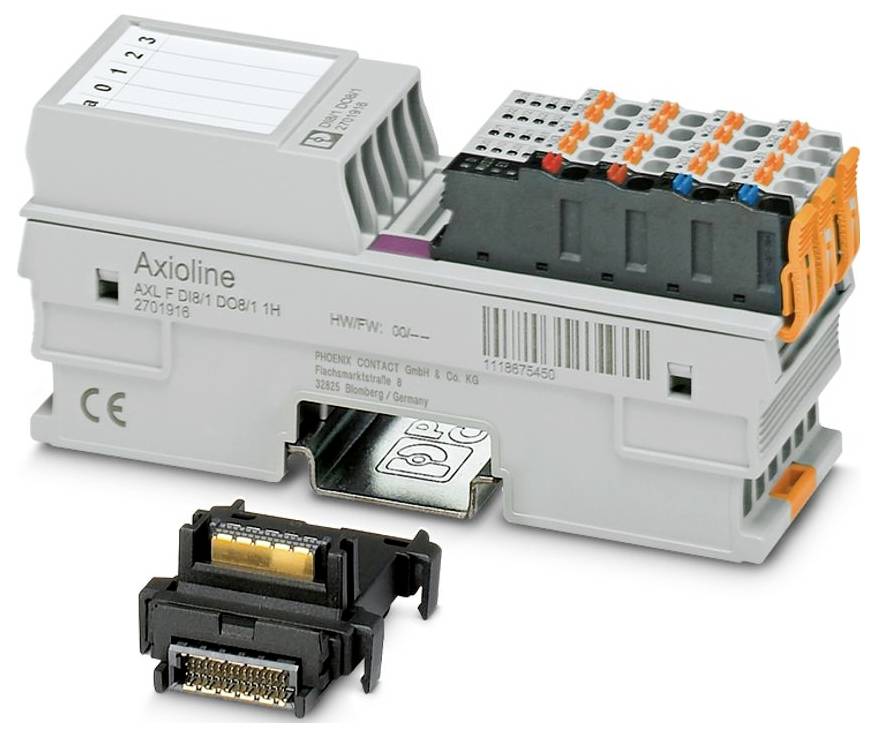

Immagine simile
Phoenix Contact AXL F DI8/1 DO8/1 XC 1H 2702017 Modulo digitale 24 V/DC, 5 V/DC
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
204,91 €
3
2% = 15,00 €
199,91 €
5
3% = 34,90 €
197,93 €
10
4% = 83,20 €
196,59 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (204,91 € / Pezzo)
204,91 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: Axioline F
- Forma: Modulare
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,2 mm²... 1.5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 1.5 mm²
- Sezione del conduttore AWG: 24 ... 16
- Larghezza: 35 mm
- Altezza: 126,1 mm
- Profondità: 54 mm
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -25 °C a ... 60 °C (standard, applicazioni con omologazione UL, impiego in aree pericolose zona 2);-40 °C ... 70 °C (ampliato, si veda il capitolo "testato con successo: Utilizzo in condizioni ambientali estreme" nella scheda tecnica.)
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- CATEGORIA DI SOVRATENSIONE II (IEC 60664-1, EN 60664-1)
- Grado di inquinamento: 2 (IEC 60664-1, EN 60664-1)
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 % (senza condensa)
- Denominazione collegamento: Spina F Axioline
- Lunghezza di spellatura: 8 mm
- Posizione di montaggio: Qualsiasi (nessuna riduzione di temperatura)
- ATEX: ATEX
- IECEx: IECEx
- Velocità di trasmissione 100 Mbit/s.
- Identificazione: Classe i, zona 2, AEx ec IIC T4;classe i, divisione 2, gruppi a, B, C, d, T4;ex ec IIC T4 GC X
- UL, Stati Uniti/Canada: UL, Stati Uniti/Canada
- Dissipazione di potenza massima alla condizione nominale: 2,4 W.
- Durata della prova: 21 giorni
- CLASSE DI PROTEZIONE III (IEC 61140, EN 61140, VDE 0140-1)
- Tensione di uscita: 24 V DC
- Numero interfacce: 2
- Pressione dell'aria (in funzione): 70 kPa ... 106 kPa (fino a 3000 m di altezza)
- Informazioni per l'ordine: Incluso modulo base bus e connettori a spina F Axioline
- Intervallo di tensione di alimentazione: 19,2 V DC ... 30 V CC (incluse tutte le tolleranze, incluso il ripple)
- Certificato: , 2021122309114456
- Tecnologia di collegamento: Tecnologia di collegamento
- Umidità consentita (stoccaggio/trasporto): 5% ... 95 % (senza condensa)
- Nota per l'applicazione: Solo per uso industriale
- Assorbimento di corrente: max. 4 a (protezione esterna)
- Tensione di uscita nominale: 24 V DC
- Collegamento conduttore: Collegamento conduttore
- Temperatura: 25 °C ±1 K.
- Cablaggio di protezione: Protezione da sovratensione | elettronica (35 V, 0,5 s);protezione da inversione di polarità | diodo parallelo | con protezione esterna 5 a (solo per la messa in servizio)
- UKEX: UKEX
- Pressione dell'aria (stoccaggio/trasporto): 70 kPa ... 106 kPa (fino a 3000 m di altezza)
- Nota sul tipo di collegamento: Osservare le informazioni sulle sezioni trasversali del conduttore nel manuale utente "Axioline F: Sistema e installazione".
- Limitazione d'uso: Limitazione d'uso
- Nota EMC: EMC: Prodotto di classe a, vedere la dichiarazione del produttore nell'area download
- Caratteristiche speciali: Variante Extreme Conditions
- CCC / China-ex: CCC / China-ex
- Numero di uscite: 8
- Denominazione ingresso: Ingressi digitali
- Denominazione uscita: Uscite digitali
- Descrizione dell'ingresso: EN 61131-2 tipo 1 e 3
- Numero di ingressi: 8
- Nota sulle indicazioni dimensionali: La profondità si applica quando si utilizza una guida portante TH 35-7.5 (in conformità con EN 60715).
- Digitale: Digitale:
- Gamma di tensione d'ingresso segnale "0": -3 V DC ... 5 V/DC
- Gamma di tensione d'ingresso "1" segnale: 11 V DC ... 30 V DC
- Tempo di filtraggio in ingresso: 3000 µs (default);1000 µs;< 100 µs
- Tensione di alimentazione: 24 V DC
- Tensione di uscita in stato spento: max. 1 V.
- UL ex, Stati Uniti/Canada: UL ex, Stati Uniti/Canada
- Limitazione della tensione di spegnimento induttivo: Da -25,8 V a ... -15 V
- Modulo: Modulo
- Spazio di input dell'indirizzo: 1 byte
- Spazio di uscita dell'indirizzo: 1 byte
- Richiesta di dati dei parametri: 3 byte
- Richiesta di dati di configurazione: 7 byte
- TENSIONE DI INGRESSO NOMINALE UIN: 24 V DC
- Corrente di ingresso nominale a UIN: 2,4 ma
- Separazione di potenziale/isolamento degli intervalli di tensione: Separazione di potenziale/isolamento degli intervalli di tensione
- Tensione di prova: Alimentazione 24 V (periferica) / messa a terra funzionale: 500 V CA, 50 Hz, 1 min
- Carico nominale induttivo: max. 12 va (1,2 H, 48 Ω, con tensione nominale)
- Carico nominale lampade: max. 12 W (con tensione nominale)
- Carico nominale ohmico: max. 12 W (48 Ω, con tensione nominale)
- Resistenza alla tensione inversa a impulsi brevi: Parzialmente a prova di tensione inversa fino a 0,5 a per 1 s.
- Comportamento in caso di sovraccarico induttivo: L'uscita può essere distrutta
- Spegnimento per sovracorrente: Da 0,7 A.
- Bus locale F Axioline: Bus locale F Axioline
- Potenziali: Alimentazione del bus locale F Axioline (UBus): Potenziali: Alimentazione del bus locale F Axioline (UBus)
- Tensione di prova: Alimentazione a 5 V del bus locale (UBus) / alimentazione a 24 V (periferico): 500 V CA, 50 Hz, 1 min
- Tensione di prova: Alimentazione a 5 V del bus locale (UBus) / messa a terra funzionale: 500 V CA, 50 Hz, 1 min
- Spina F Axioline: Spina F Axioline
- Prova (gas inquinante): Prova (gas inquinante)
- Standard di prova: ISA-71.04-2013 G3 Harsh Group a;IEC 60068-2-60:2015 metodo 4
- Umidità (relativa): 75% ±3%
- Concentrazione volumetrica H2S (acido solfidrico): 50 ppb
- Concentrazione volumetrica NO2 (biossido di azoto): 1250 ppb
- Concentrazione volumetrica Cl2 (cloro): 10 ppb
- Concentrazione volumetrica SO2 (anidride solforosa): 300 ppb
- Corrente di uscita massima per modulo: max. 4 a (protezione esterna)
- Carico min.: 10 kΩ
- Corrente d'uscita a spegnimento: max. 300 µA
- Frequenza di commutazione: Max. 10000 al secondo (con almeno 50 ma di corrente di carico);max. 1 al secondo (con carico nominale induttivo);max. 16 al secondo (con carico nominale lampada)
- Comportamento in caso di sovraccarico: Spegnimento con riavvio automatico
- Ritardo del segnale: max. 100 µs (all'accensione);max. 100 µs (quando si spegne, con una corrente di carico di almeno 50 ma)
- Corrente d'uscita con interruzione di massa nello stato spento: < 1 ma
- Potenziali: Alimentazione per moduli di ingresso e uscita digitali (UIO): Potenziali: Alimentazione per moduli di ingresso e uscita digitali (UIO)
- Tipo prodotto
Modulo digitale
- Tipo
AXL F DI8/1 DO8/1 XC 1H
- Ingressi digitali max.
8
- Num. Ingressi max.
8
- Ingressi max.
8
- Numero di ingressi
8 x
- Numero uscite
8 x
- Max. corrente di uscita per canale
500 mA
- Tensione segnale d'uscita
24 V
- Tensione di esercizio
24 V/DC
5 V/DC
- Altezza
126.1 mm
- Lunghezza
54 mm
- Larghezza
35 mm
IP20
- Dim.
(L x L x A) 54 x 35 x 126.1 mm
- Tecnologia di collegamento
1 cavo
- Collegamento
Terminale Push In
- Max. assorbimento di corrente
4 A
- Codice articolo produttore
2702017
- Modello
modulare in blocco
- Montaggio
Montaggio delle guide portanti
- Max. Temperatura ambiente
70 °C
- Min. Temperatura ambiente
-40 °C
- Profondità
52.649984 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3579351 Phoenix Contact AXL F DI8/1 DO8/1 XC 1H 2702017 Modulo digitale 24 V/DC, 5 V/DC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3579351 Phoenix Contact AXL F DI8/1 DO8/1 XC 1H 2702017 Modulo digitale 24 V/DC, 5 V/DC
Descrizione
Axioline F, modulo di ingresso/uscita digitale, ingressi digitali: 8, 24 V CC, tecnologia di collegamento: 1 conduttore, uscite digitali: 8, 24 V CC, 500 ma, tecnologia di collegamento: 1 conduttore, variante Extreme Conditions, velocità di trasmissione nel bus locale: 100 Mbit/s, tipo di protezione: IP20, incluso modulo zoccolo bus e connettori F Axioline
