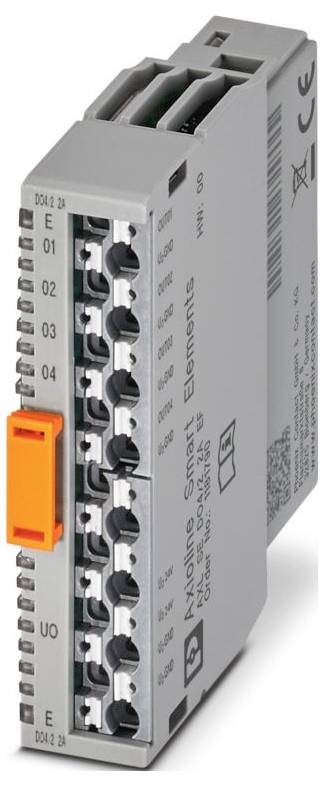

Phoenix Contact AXL SE DO4/2 2A EF 1181790 Modulo digitale 24 V/DC
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
63,93 €
3
3% = 5,31 €
62,16 €
5
4% = 12,45 €
61,44 €
10
5% = 29,50 €
60,98 €
25
5% = 87,25 €
60,44 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (63,93 € / Pezzo)
63,93 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: Elementi Axioline Smart
- Forma: Modulare
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,25 mm²... 1.5 mm²
- Sezione del conduttore rigido: 0,25 mm² ... 1.5 mm²
- Sezione del conduttore AWG: 24 ... 16
- Larghezza: 14,9 mm
- Altezza: 62,2 mm
- Profondità: 62 mm
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -25 °C a ... 60 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Montaggio: Montaggio a innesto ( slot elemento Smart)
- Proprietà di isolamento: Proprietà di isolamento
- CATEGORIA DI SOVRATENSIONE II (IEC 60664-1, EN 60664-1)
- Grado di inquinamento: 2 (IEC 60664-1, EN 60664-1)
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 % (senza condensa)
- Denominazione collegamento: Periferica
- Lunghezza di spellatura: 8 mm
- Posizione di montaggio: Vedere il sistema in cui si inserisce l'elemento Smart.
- Velocità di trasferimento: Vedere sistema in cui si inserisce l'elemento Smart.
- Sezione del conduttore flessibile con tubetto terminale con boccola in plastica: 0,25 mm² ... 1.5 mm²
- Sezione del conduttore flessibile con tubetto terminale senza boccola in plastica: 0,25 mm² ... 1.5 mm²
- Dissipazione di potenza massima alla condizione nominale: 2,05 W.
- CLASSE DI PROTEZIONE III (IEC 61140, EN 61140, VDE 0140-1)
- Tensione di uscita: 24 V DC
- Numero interfacce: 1
- Pressione dell'aria (in funzione): 70 kPa ... 106 kPa (fino a 3000 m di altezza)
- Intervallo di tensione di alimentazione: 19,2 V DC ... 30 V CC (incluse tutte le tolleranze, incluso il ripple)
- Tecnologia di collegamento: Tecnologia di collegamento
- Umidità consentita (stoccaggio/trasporto): 5% ... 95 % (senza condensa)
- Nota per l'applicazione: Solo per uso industriale
- Assorbimento di corrente: max. 8 a (protezione esterna)
- Tensione di uscita nominale: 24 V DC
- Collegamento conduttore: Collegamento conduttore
- Cablaggio di protezione: Protezione da sovratensione | elettronica (35 V, 0,5 s);protezione da inversione di polarità | diodo parallelo
- Pressione dell'aria (stoccaggio/trasporto): 70 kPa ... 106 kPa (fino a 3000 m di altezza)
- Nota sul tipo di collegamento: Osservare le informazioni sulle sezioni trasversali del conduttore nel manuale utente "Axioline Smart Elements".
- Numero di uscite: 4
- Denominazione uscita: Uscite digitali
- Digitale: Digitale:
- Tensione di alimentazione: Tramite connettore Card Edge
- Tensione di uscita in stato spento: max. 1 V.
- Modulo: Modulo
- Codice ID (HEX): nessuno
- Canale dati di processo: 8 bit
- Spazio di input dell'indirizzo: 1 byte
- Spazio di uscita dell'indirizzo: 1 byte
- Richiesta di dati dei parametri: 3 byte
- Richiesta di dati di configurazione: 7 byte
- Separazione di potenziale/isolamento degli intervalli di tensione: Separazione di potenziale/isolamento degli intervalli di tensione
- Carico nominale induttivo: 48 va (1,2 H, 12 Ω, a 24 V CC)
- Carico nominale lampade 24 W (a 24 V DC)
- Carico ohmico nominale: 48 W (12 Ω, nell'intervallo di tensione di alimentazione)
- Comportamento in caso di sovraccarico induttivo: L'uscita può essere distrutta
- Spegnimento per sovracorrente: Min. 2,8 A.
- Corrente di uscita massima per modulo: max. 8 a (protezione esterna | attenzione al derating.)
- Carico min.: 10 kΩ
- Corrente d'uscita a spegnimento: max. 300 µA
- Frequenza di commutazione: Max. 1200 al secondo (con carico ohmico, almeno 50 ma di corrente di carico);max. 1 al secondo (con carico nominale induttivo);max. 4 al secondo (con carico nominale lampada)
- Comportamento in caso di sovraccarico: Spegnimento con riavvio automatico
- Ritardo del segnale: max. 100 µs (all'accensione);max. 100 µs (quando si spegne, con una corrente di carico di almeno 50 ma)
- Corrente d'uscita con interruzione di massa nello stato spento: < 1 ma
- Interfaccia elemento Smart: Interfaccia elemento Smart
- Potenziali: Alimentazione logica degli elementi Smart (USE): Potenziali: Alimentazione logica degli elementi Smart (USE)
- Tempo di avvio fino alla disponibilità di funzionamento: < 500 ms.
- Tensione di prova: Alimentazione logica / messa a terra funzionale: 500 V CA, 50 Hz, 1 min
- Periferiche: Periferiche
- Tensione di prova: Alimentazione logica / alimentazione a 24 V UP: 500 V CA, 50 Hz, 1 min
- Tensione di prova: Alimentazione DA 24 V UP / messa a terra funzionale: 500 V CA, 50 Hz, 1 min
- Potenziali: Alimentazione periferica (UO): Potenziali: Alimentazione periferica (UO)
- Tensione di prova: Alimentazione logica / alimentazione 24 V UO (periferica): 500 V CA, 50 Hz, 1 min
- Tensione di prova: Alimentazione 24 V UO (periferica) / alimentazione 24 V UP: 500 V CA, 50 Hz, 1 min
- Tensione di prova: Alimentazione 24 V UO (periferica) / messa a terra funzionale: 500 V CA, 50 Hz, 1 min
- Tipo prodotto
Modulo digitale
- Tipo
AXL SE DO4/2 2A EF
- Ingressi max.
4
- Numero uscite
4 x
- Segnale d'uscita corrente
2 A
- Max. corrente di uscita per canale
2 A
- Tensione segnale d'uscita
24 V
- Tensione di esercizio
24 V/DC
- Altezza
62.2 mm
- Lunghezza
62 mm
- Larghezza
14.9 mm
IP20
- Dim.
(L x L x A) 62 x 14.9 x 62.2 mm
- Tecnologia di collegamento
2 conduttori
- Collegamento
Terminale Push In
- Max. assorbimento di corrente
8 A
- Codice articolo produttore
1181790
- Modello
Modulare
- Montaggio
Montaggio a innesto ( slot elemento Smart)
- Max. Temperatura ambiente
60 °C
- Min. Temperatura ambiente
-25 °C
- Profondità
62 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3565503 Phoenix Contact AXL SE DO4/2 2A EF 1181790 Modulo digitale 24 V/DC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3565503 Phoenix Contact AXL SE DO4/2 2A EF 1181790 Modulo digitale 24 V/DC
Descrizione
Elementi Smart Axioline, modulo di uscita digitale, uscite digitali: 4, 24 V CC, 2 a, tecnologia di collegamento: a 2 conduttori, tipo di protezione: IP20
