Immagine simile

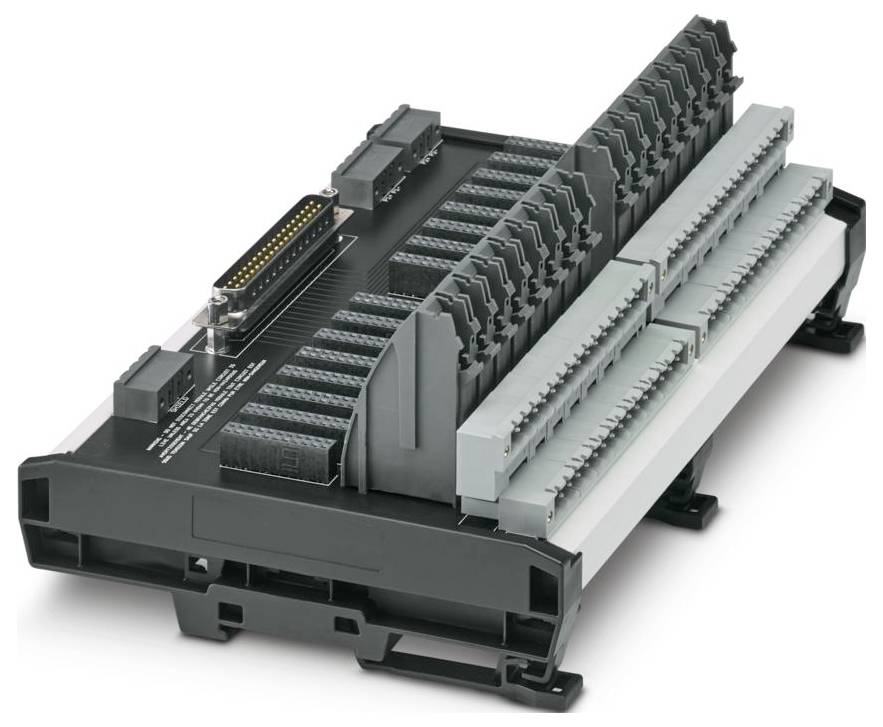

Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 Modulo a zoccolo 230 V/AC
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Dati tecnici
- Famiglia di prodotti: Marshalling i/o VIP
- Numero poli: 37
- Tipo di collegamento: Basetta portacontatti d-SUB
- Larghezza: 199 mm
- Altezza: 142,3 mm
- Profondità: 78 mm
- Colore: Grigio (RAL 7042)
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -40 °C a ... 70 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 70 °C
- Altitudine: < 2000 m.
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione: II, III
- Grado di inquinamento: 2
- Umidità dell'aria ammissibile (funzionamento): 0 %... 95 % (senza condensa)
- Posizione di montaggio: Qualsiasi su guida portante da 35 mm in conformità con EN 60715
- ATEX: ATEX
- IECEx: IECEx
- Identificazione: Classe i, div. 2 GRUPPI A, B, C, D T4
- Classe i, zona 2, AEx ec IIC T4 GC
- Ex ec IIC T4 GC
- Collegamento secondo la norma IEC / EN
- Certificato: CSA 22CA80084549X
- Dimensioni dell'articolo: Dimensioni dell'articolo
- UKEX: UKEX
- Indicatore di stato: No
- Numero di canali: 16
- Tensione di esercizio massima Umax: 30 V CC (P2 e morsetti di campo);230 V CA (P2 e morsetti di campo);30 V CC (morsetti P1);30 V CC (d-SUB)
- Indicatore di stato presente: No
- Dati tecnici di sicurezza: Dati tecnici di sicurezza
- Tensione d'ingresso UI: 30 V (per canale)
- Induttanza li: 0 mH
- Capacità ci: 0 µF
- Tensione massima tecnica di sicurezza um: 253 V CA
- Corrente d'ingresso II: 1 a (per canale)
- CSA, USA/Canada: CSA, USA/Canada
- Numero di collegamenti: 1
- Max. Carico di corrente per ramo: 3 a (segnale di campo);1 a (contatti di comando)
- Livello campo: Livello campo
- Livello di controllo: Livello di controllo
- Max. Corrente ammessa: 15 a (morsetti P1 o P2)
- Max. Corrente totale ammissibile: 15 a (per modulo)
- Tipo prodotto
Modulo a zoccolo
- Display
No
- Voltaggio operativo Min.
19.2 V/DC
- Tensione d'esercizio
19.2 - 30, 230 V/DC, V/AC
- Voltaggio Max.
30 V/DC
230 V/AC
- Tensione di esercizio
230 V/AC
- Altezza
142.3 mm
- Lunghezza
78 mm
- Larghezza
199 mm
IP20
- Dim.
(L x L x A) 78 x 199 x 142.3 mm
- Codice articolo produttore
1065476
- Tipo
BASE-MSTB/D37M/16CH/EX
- Montaggio
Montaggio delle guide portanti
- Max. Temperatura ambiente
70 °C
- Min. Temperatura ambiente
-40 °C
- Zona Ex
2
- Contenuto
1 pz.
- Profondità
78 mm
- Corrente nominale
15 A
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3562513 Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 Modulo a zoccolo 230 V/AC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3562513 Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 Modulo a zoccolo 230 V/AC
Descrizione
Elemento base i/o-Marshalling VIP a 16 canali con connettore d-SUB a 37 poli per uso universale. Terminali di alimentazione e di campo a innesto disponibili come accessori. A scelta con tecnica di collegamento a vite o a innesto.
