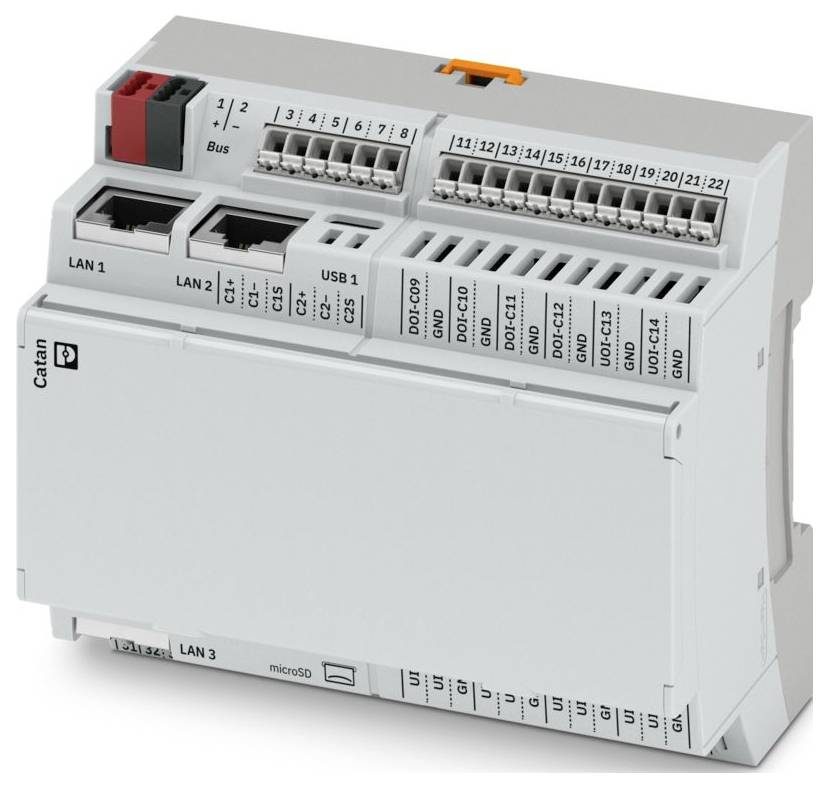

Phoenix Contact CATAN C1 EN 1371432 Controllo 24 V/DC
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (1102,46 € / Pezzo)
1102,46 €
IVA escl.
Spedizione gratuita
Solo 2 Pezzo(i) disponibili
Dati tecnici
- Famiglia di prodotti: Catan
- Tipo di collegamento: USB 2.0 full speed, presa tipo C.
- Sezione del conduttore flessibile: 0,5 mm²... 1.5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 1,5 mm² (collegamento conduttore con punto di serraggio aperto);0,34 mm² ... 1,5 mm² (collegamento Push-in)
- Sezione del conduttore AWG: 24 ... 16
- Larghezza: 89,7 mm
- Altezza: 68 mm
- Unità di divisione: 6 te (alloggiamento guide portanti in conformità con DIN 43871)
- Classe di infiammabilità in conformità con UL 94: V0
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): -5 °C ... 50 °C (fino a 3000 m di altezza)
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Tipo di montaggio: Montaggio su guide portanti (in conformità con DIN EN 60715)
- Proprietà di isolamento: Proprietà di isolamento
- CATEGORIA DI SOVRATENSIONE II (IEC 60664-1, EN 60664-1)
- Grado di inquinamento: 2 (IEC 60664-1, EN 60664-1)
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 % (senza condensa)
- Lunghezza di spellatura: 10 mm
- Posizione di montaggio: Orizzontale; sono possibili posizioni di montaggio alternative, ma possono causare una riduzione della potenza termica.
- Lunghezza: 107,6 mm
- Velocità di trasmissione: max. 12 Mbit/s.
- Sezione del conduttore flessibile con tubetto terminale con boccola in plastica: 0,25 mm² ... 1.5 mm²
- Sezione del conduttore flessibile con tubetto terminale senza boccola in plastica: 0,25 mm² ... 1.5 mm²
- Materiale: Policarbonato (alloggiamento)
- CLASSE DI PROTEZIONE III (IEC 61140, EN 61140, VDE 0140-1)
- Numero di interfacce: 2 (utilizzo come collegamento per il pannello di controllo Catan e periferiche, USB1 utilizzabile anche come dispositivo Ethernet USB)
- RS-485: RS-485
- Pressione dell'aria (in funzione): 70 kPa ... 106 kPa (fino a 3000 m di altezza)
- Luogo d'impiego: Utilizzo in ambienti interni
- Modalità di funzionamento: Sink e source
- Ethernet: Ethernet
- Lunghezza di trasmissione: max. 350 m (tra due utenti)
- Intervallo di tensione di alimentazione: 19,2 V DC ... 30 V CC (incluse tutte le tolleranze, incluso il ripple)
- Tecnologia di collegamento: A 2 conduttori
- Sezione trasversale nominale: 1,5 mm².
- Umidità consentita (stoccaggio/trasporto): 5% ... 95 % (senza condensa)
- Nota per l'applicazione: Solo per uso industriale
- Tensione di uscita nominale: 24 V DC
- Compatibilità elettromagnetica: Conformità alla direttiva EMC
- Cablaggio di protezione: Protezione contro i cortocircuiti;protezione contro i sovraccarichi;protezione contro i circuiti errati DC (max. 30 V)
- Alimentazione: Alimentazione
- Resistenza alle vibrazioni in conformità con EN 60068-2-6/IEC 60068-2-6::: 5g
- Urti in conformità con EN 60068-2-27/IEC 60068-2-27::: 30 g.
- Morsa per pollice in conformità con EN 60068-2-27/IEC 60068-2-27::: 10 g.
- Pressione dell'aria (stoccaggio/trasporto): 58 kPa ... 106 kPa (fino a 4500 m di altezza)
- Assorbimento di corrente tipico: 350 ma (senza carico esterno);400 ma (con display)
- Assorbimento di corrente massimo: max. 3,6 A.
- Nota sul tipo di collegamento: Single pair Ethernet (SPE) 10BASE-T1L, schermato
- Corrente d'ingresso: 1 mA
- Frequenza d'ingresso: max. 20 Hz (il segnale viene derimbalzato)
- Corrente di uscita max. 500 mA
- Caratteristiche speciali: Processo di sviluppo certificato in conformità con IEC 62443-4-1
- Funzionalità: Funzionalità
- Numero di uscite: 4
- Denominazione ingresso: Ingressi contatore
- Denominazione uscita: Uscite digitali
- Segnale d'ingresso corrente: 0 ma ... 20 ma;4 ma ... 20 mA
- Descrizione dell'ingresso: Contatto aperto/chiuso
- Segnale d'ingresso tensione: 0 V ... 10 V
- Tensione segnale d'uscita: 0 V ... 10 V
- USB: USB
- Gamma di tensione d'ingresso segnale "0": -3 V DC ... 5 V CC (un ingresso aperto fornisce sempre un segnale 0).
- Gamma di tensione d'ingresso "1" segnale: 11 V DC ... 30 V DC
- Colore (parte superiore dell'alloggiamento): Grigio chiaro (RAL 7035)
- Colore (parte inferiore dell'alloggiamento): Grigio (RAL 7042)
- Resistenza d'ingresso ingresso ingresso tensione d'ingresso > 5 MΩ
- Risoluzione (corrente): 0,01 ma
- Risoluzione (tensione): 1 mV
- Lunghezza del cavo: max. 30 m (per la conformità ai requisiti CE e per la conformità alla direttiva EMC)
- Orologio in tempo reale: Integrato (capacitivo bufferato)
- Requisiti di sistema: Requisiti di sistema
- Linguaggi di programmazione supportati: Niagara Framework®
- TENSIONE DI INGRESSO NOMINALE UIN: 24 V DC
- Posizione di installazione: Sottodistribuzione;armadio elettrico
- Carico ohmico nominale: 12 W (48 Ω)
- Resistenza alla tensione inversa contro brevi impulsi: A prova di tensione inversa
- Tolleranza, relativa: max. 1% (per resistenze > 200 Ω)
- Tolleranza, assoluta: max. 0,5 K (resistenza del conduttore max. 2 Ω ( cavo in rame di 30 m con d = 0,8 mm))
- Corrente d'uscita in stato spento: max. 1,4 ma
- Comportamento in caso di sovraccarico: Riavvio automatico
- Risoluzione: 1 impulso
- Memoria dati rimanente: 5 Gbyte (eMMC);512 Kbyte (MRAM, memoria aggiuntiva)
- Memoria di lavoro: 1024 MByte (LPDDR4-RAM)
- Strumento tecnico: Emalytics
- TENSIONE DI ALIMENTAZIONE (CC): 24 V CC
- Conformità alle linee guida EMC: Prova di immunità ai transitori elettrici secondo EN IEC 63044-5-2 sovratensione transitoria (surge) criterio B; prova di immunità ai disturbi secondo EN IEC 63044-5-2 transitori veloci (burst) criterio a, ±500 V, criterio B, ±1000 V; prova di immunità ai disturbi secondo EN IEC 63044-5-2 campi elettromagnetici criterio a, intensità di campo: 10 V/m;test di immunità secondo EN IEC 63044-5-2 scarica di elettricità statica (ESD) criterio a, ±4 kV scarica di contatto, ±8 kV scarica di aria;test di immunità secondo EN IEC 63044-5-2 interferenze condotte criterio a, tensione di prova 10 V;test di emissione di interferenze secondo EN IEC 63044-5-2 classe B.
- Dimensioni senza display inserito: Dimensioni senza display inserito
- Dimensioni con display inserito: Dimensioni con display inserito
- Bus di espansione (Link-Bus): Bus di espansione (Link-Bus)
- Analogico: Ingresso universale: Analogico: Ingresso universale
- Tolleranza, assoluta (ma): max. 0,05 ma (la misurazione richiede una resistenza parallela esterna di 68 Ω.)
- Tolleranza, assoluta (V): max. 25 mV
- Tipo di sensore utilizzabile (RTD): Ni 1000;LG-Ni 1000
- Intervallo di temperatura: Da -30 °C a ... 150 °C (NTC 10K);-15 °C ... 150 °C (NTC 20k)
- Risoluzione della temperatura 0,1 K.
- Tipo di sensore utilizzabile (TC): NTC 10k;NTC 20k;NTC 10k pre
- Intervallo di resistenza: Da 0 Ω a ... 180 kΩ
- Risoluzione (resistenza): 0,1 Ω
- Digitale: Ingresso universale: Digitale: Ingresso universale
- Nota ingresso: Ogni uscita universale può essere parametrizzata come ingresso digitale. Vedere la tabella "funzione ingresso digitale".
- Intervallo di resistenza d'ingresso > 15 kΩ
- Contatore: Ingresso universale: Contatore: Ingresso universale
- Tensione di prova: Bus di espansione/logica: 500 V CA, 50 Hz, 1 min
- Tensione di prova: Logica / messa a terra funzionale: 500 V CA, 50 Hz, 1 min
- Trusted Platform Module: TPM 2.0
- Tensione di prova: LAN / logica: 500 V CA, 50 Hz, 1 min
- Tensione di prova: TP / logica: 500 V CA, 50 Hz, 1 min
- Tensione di prova: RS-485 / logica: 500 V CA, 50 Hz, 1 min
- Portata massima di corrente (punti di serraggio): 13,5 A.
- Portata massima di corrente (passaggio tra i punti di serraggio): 4 A.
- Digitale: Ingresso digitale (DOI): Ingresso digitale (DOI)
- Digitale: Uscita universale: Digitale: Uscita universale
- Contatore: Ingresso digitale (DOI): Contatore: Ingresso digitale (DOI)
- Analogico: Uscita universale: Analogica: Uscita universale
- Corrente di uscita (per canale): max. 10 ma
- Digitale: Uscita digitale (DOI): Digitale: Uscita digitale (DOI)
- Nota uscita: I dati tecnici sono identici ai dati delle uscite digitali con la funzione "ingresso digitale" (DOI).
- Comportamento in caso di interruzione della tensione: L'uscita non ritarda l'alimentazione di tensione
- Connessioni 1 ... 2 (collegamento bus TP): Connessioni 1 ... 2 (connettore bus TP)
- Connessioni 3 ... 62 (alimentazione elettrica, Link-Bus, i/o): Collegamenti 3 ... 62 (alimentazione, Link-Bus, i/o)
- Bus per l'automazione ambientale: Bus per l'automazione ambientale
- Tipo prodotto
Controllo
- Interfacce
USB-C
RJ45
- Ingressi max.
4
- Tensione di esercizio
24 V/DC
- Altezza
60.7 mm
- Lunghezza
107.6 mm
- Larghezza
89.7 mm
IP20
- Dim.
(L x L x A) 107.6 x 89.7 x 60.7 mm
- Collegamento
Terminale Push In
- Codice articolo produttore
1371432
- Tipo
CATAN C1 EN
- Montaggio
Montaggio delle guide portanti
- Profondità
60.7 mm
107.6 mm
91 mm
60.7 mm
0
4
0
0
DC
5242880 kByte
3
0
0
2
2
0
0
FALSE
None
None
TRUE
FALSE
FALSE
0
0
FALSE
FALSE
FALSE
FALSE
None
None
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3583185 Phoenix Contact CATAN C1 EN 1371432 Controllo 24 V/DC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3583185 Phoenix Contact CATAN C1 EN 1371432 Controllo 24 V/DC
Descrizione
Controllo per l'automazione degli edifici. 14 ingressi e uscite configurabili. Interfacce: 3 x Ethernet, 2 x RS-485, 2 x USB-C, TP per l'automazione spaziale, 2 x SPE per moduli di espansione Catan. Controllo locale prioritario tramite il pannello di controllo Catan.
