Phoenix Contact FB-12SP 2316310 Modulo di accoppiamento 32 V/DC

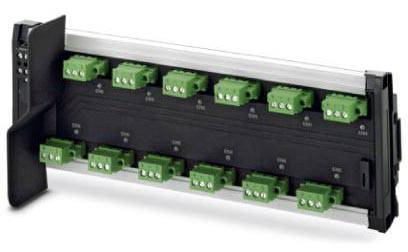

'Sistema modulare elettronico con più connettori verdi, montato su una guida nera.'

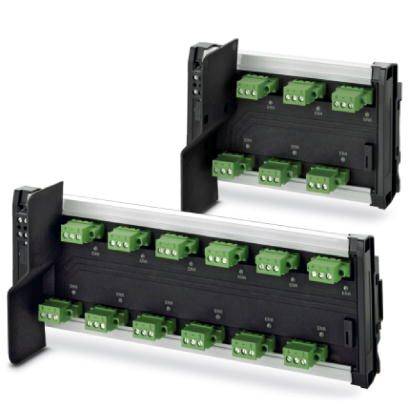

Due portatori industriali di sicurezza rigida con più morsetti verdi disposti su due file. Sono utilizzati per la protezione e la distribuzione di connessioni elettriche.

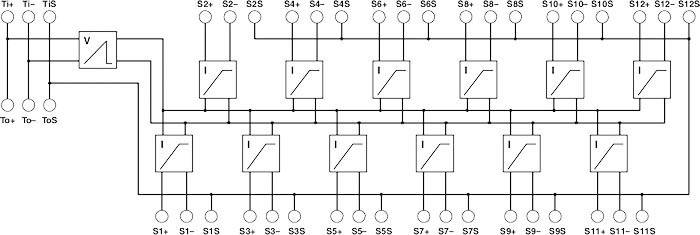

'Rappresentazione schematica di un circuito con più interruttori, contrassegnati da S1+ a S13- e V come punto centrale.'

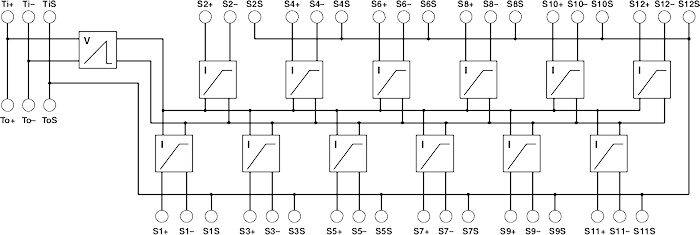

Lo schema elettrico mostra una rete di diversi componenti elettrici collegati in parallelo, contrassegnati con 'I'. Collegati a un voltmetro.

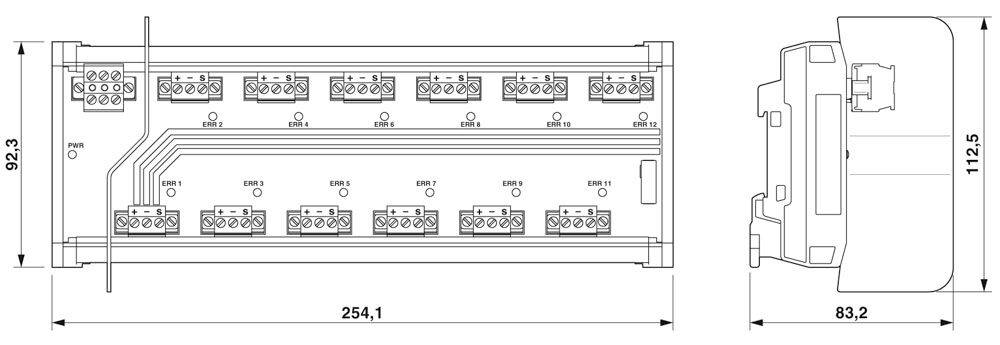

Disegno tecnico di un modulo di connessione elettrico con dimensioni: larghezza 254,1 mm, altezza 92,3 mm e profondità 83,2 mm.
1/5
Immagine simile
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Consegna entro Ven 12 Feb 2027
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero
Totale (375,00 € / Pezzo)
375,00 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Segnala un problema

Dati tecnici

  • Temperatura ambiente (conservazione/trasporto): Da -50 °C a +90 °C.
  • Posizione di montaggio: Su guida di supporto orizzontale e verticale NS 35 in conformità con EN 60715
  • Peso netto: 502.4 g
  • Assorbimento di corrente tipico: 6,5 mA
  • Sezione conduttore: 0,2 mm² - 2,5 mm²
  • Sezione conduttore (AWG): 24 - 12
  • Interfaccia: Bus di campo Foundation e segmento PA PROFIBUS
  • Numero di porte: 12
  • Tipo di collegamento: Collegamento a vite COMBICON collegabile per ogni presa
  • Resistenza terminale: 100 Ω
  • Tensione nominale di uscita<: 32 V (per presa di derivazione)
  • Corrente d'uscita: 38 mA
Tipo prodotto

Modulo di accoppiamento

Num. Ingressi max.

12

Voltaggio operativo Min.

10.5 V/DC

Tensione d'esercizio

10.5 - 32 V/DC

Voltaggio Max.

32 V/DC

Tensione di esercizio

32 V/DC

Altezza

112.5 mm

Lunghezza

83.5 mm

Larghezza

254.1 mm

IP20

Dim.

(L x L x A) 83.5 x 254.1 x 112.5 mm

Codice articolo produttore

2316310

Tipo

FB-12SP

Max. Temperatura ambiente

+90 °C

Min. Temperatura ambiente

-50 °C

UKCA

Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2209698 Phoenix Contact FB-12SP 2316310 Modulo di accoppiamento 32 V/DC

Scheda tecnica 2209698 Phoenix Contact FB-12SP 2316310 Modulo di accoppiamento 32 V/DC

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209698 Phoenix Contact FB-12SP 2316310 Modulo di accoppiamento 32 V/DC

Descrizione

Collegamento di un massimo di 12 dispositivi di campo Foundation Fieldbus o PROFIBUS PA. Resistenza terminale premontata. Protezione contro i cortocircuiti con limitazione di corrente per ogni derivazione. Collegamenti di derivazione ex-na- [NL], Ex na- [ic] o FISCO ic. Eliminazione di problemi con il raggio di curvatura del cavo grazie alla configurazione della spina su un solo lato.
