Acquista Phoenix Contact FB-6SP 2316307 Modulo di accoppiamento 32 V/DC da Conrad

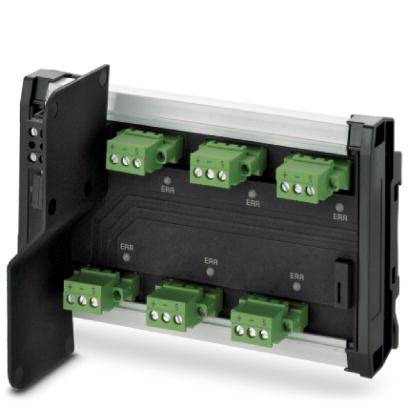

Un modulo nero con sei connettori verdi disposti su due file. Il modulo ha un coperchio ribaltabile sul lato.

Immagine simile

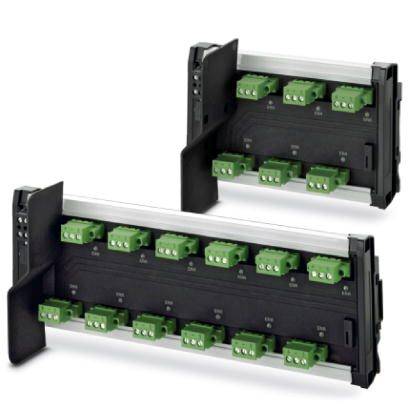

Due dispositivi elettronici neri con più morsetti verdi, montati in un alloggiamento rettangolare.

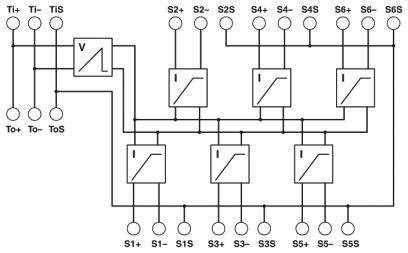

Schema di un circuito elettrico con più punti di connessione e interruttori, che mostra i collegamenti e la direzione del flusso.

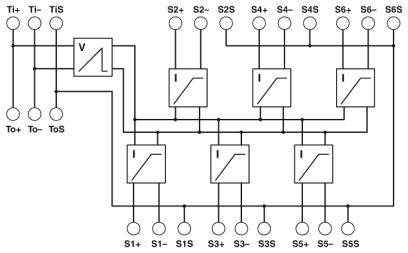

'Schema elettrico con sette caselle rettangolari, collegate da linee. Casella in alto a sinistra contrassegnata con "V". Ogni casella contiene un simbolo di linee inclinate. I terminali a sinistra e in basso sono etichettati.'

Disegno tecnico di un dispositivo elettronico con dimensioni: larghezza 148,2 mm, altezza 92,3 mm, profondità 83,2 mm. Connettori visibili.

1/5

Immagine simile

Scheda tecnica (PDF)

Consegna entro Mer. 9 Dic. 2026

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (228,69 € / Pezzo)

228,69 €

IVA escl.

Spedizione gratuita

Segnala un problema

Dati tecnici

Temperatura ambiente (conservazione/trasporto): Da -50 °C a +90 °C.
Posizione di montaggio: Su guida di supporto orizzontale e verticale NS 35 in conformità con EN 60715
Peso netto: 323.5 g
Sezione conduttore: 0,2 mm² - 2,5 mm²
Sezione conduttore (AWG): 24 - 12
Interfaccia: Bus di campo Foundation e segmento PA PROFIBUS
Numero di porte: 6
Tipo di collegamento: Collegamento a vite COMBICON collegabile per ogni presa
Resistenza terminale: 100 Ω
Tensione nominale di uscita<: 32 V (per presa di derivazione)
Corrente d'uscita: 38 mA
Assorbimento di corrente tipico: 4,8 mA

Tipo prodotto: Modulo di accoppiamento

Voltaggio operativo Min.: 10.5 V/DC

Tensione d'esercizio: 10.5 - 32 V/DC

Voltaggio Max.: 32 V/DC

Tensione di esercizio: 32 V/DC

Altezza: 112.5 mm

Lunghezza: 83.5 mm

Larghezza: 148.2 mm

: IP20

Dim.: (L x L x A) 83.5 x 148.2 x 112.5 mm

Codice articolo produttore: 2316307

Tipo: FB-6SP

Max. Temperatura ambiente: +90 °C

Min. Temperatura ambiente: -50 °C

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2209697 Phoenix Contact FB-6SP 2316307 Modulo di accoppiamento 32 V/DC

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209697 Phoenix Contact FB-6SP 2316307 Modulo di accoppiamento 32 V/DC

Descrizione

Collegamento di un massimo di sei dispositivi di campo Foundation Fieldbus o PROFIBUS PA. Resistenza terminale premontata. Protezione contro i cortocircuiti con limitazione di corrente per ogni derivazione. Collegamenti di derivazione ex-na- [NL], Ex na- [ic] o FISCO ic. Eliminazione di problemi con il raggio di curvatura del cavo grazie alla configurazione della spina su un solo lato.

Testo tradotto automaticamente.
