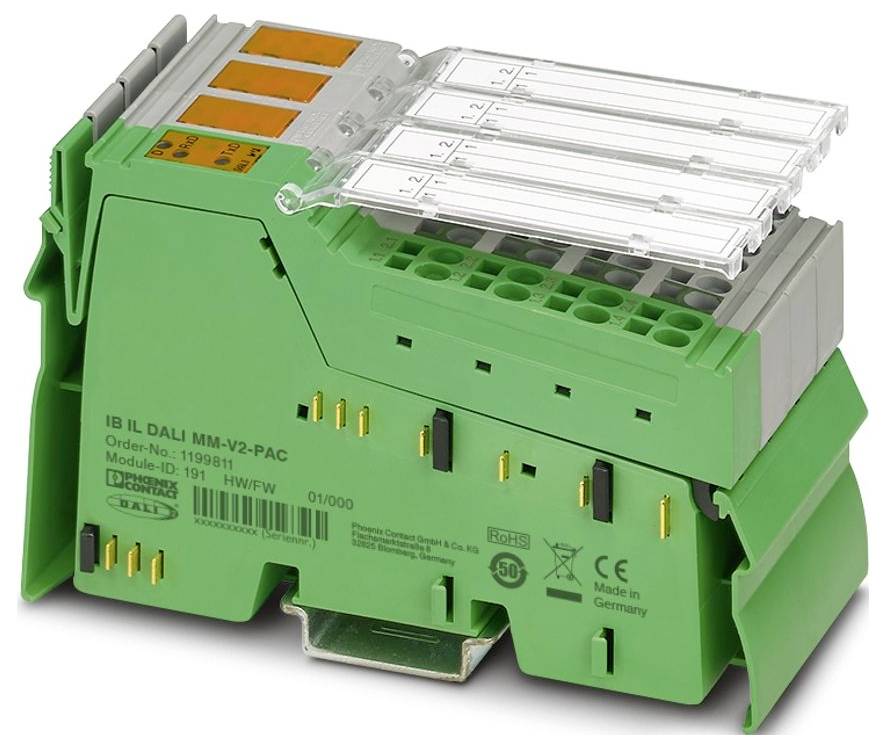

Phoenix Contact IB IL DALI MM-V2-PAC 1199811 Modulo di comunicazione 24 V/DC, 15 V/DC, 7.5 V/DC
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
430,33 €
3
2% = 31,50 €
419,83 €
5
3% = 73,35 €
415,66 €
10
4% = 174,70 €
412,86 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (430,33 € / Pezzo)
430,33 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: inLine
- Forma: Modulare
- Tipo di collegamento: Collegamento con terminale a molla
- Sezione del conduttore flessibile: 0,08 mm²... 1.5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 1.5 mm²
- Sezione del conduttore AWG: 24 ... 16
- Larghezza: 48,8 mm
- Altezza: 119,8 mm
- Profondità: 71,5 mm
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -25 °C a ... 55 °C
- Temperatura ambiente (stoccaggio/trasporto): -25 °C... 85 °C
- Tipo di montaggio: Montaggio su guide portanti
- Umidità dell'aria ammissibile (funzionamento): 10 %... 95% (in conformità con DIN EN 61131-2)
- Denominazione collegamento: Spina di collegamento inLine
- Lunghezza di spellatura: 8 mm
- Velocità di trasmissione 500 kBit/s.
- CLASSE DI PROTEZIONE III (IEC 61140, EN 61140, VDE 0140-1)
- Pressione dell'aria (in funzione): 80 kPa ... 106 kPa (fino a 2000 m di altezza)
- In dotazione: Inclusi connettori inLine e campi di siglatura
- Intervallo di tensione di alimentazione: 19,2 V DC ... 30 V CC (incluse tutte le tolleranze, incluso il ripple)
- Tecnologia di collegamento: Tecnologia di collegamento
- Umidità consentita (stoccaggio/trasporto): 10% ... 95% (in conformità con DIN EN 61131-2)
- Nota per l'applicazione: Solo per uso industriale
- Assorbimento di corrente: max. 230 mA
- Collegamento conduttore: Collegamento conduttore
- Designazione: DALI
- Pressione dell'aria (stoccaggio/trasporto): 70 kPa ... 106 kPa (fino a 3000 m di altezza)
- Caratteristiche speciali: Compatibile con la tecnologia multi-Master;alimentatore DALI integrato
- Velocità di trasmissione 1200 bit/s.
- Potenza assorbita: 3,5 W (l'altezza della dissipazione di potenza dipende in modo significativo dall'attività del bus, che è influenzata solo in parte dal morsetto stesso. La massima dissipazione di potenza viene raggiunta quando altri partecipanti occupano il bus DALI con pause minime e non inviano il terminale stesso, sfruttando al massimo la corrente DALI di 220 ma).
- Nota sulle dimensioni: Dimensioni del telaio
- Tensione di alimentazione 24 V CC (tramite conduttore equipotenziale)
- Corrente di uscita in caso di cortocircuito: max. 250 ma
- Bus locale inLine: Bus locale inLine
- Modulo: Modulo
- Codice ID (dec): 191
- Codice ID (HEX): Bf
- Codice lunghezza (HEX): 06
- Codice lunghezza (dec): 06
- Canale dati di processo: 96 bit
- Spazio di input dell'indirizzo: 12 byte
- Spazio di output dell'indirizzo: 12 byte
- Lunghezza registro: 96 bit
- Potenziali: Alimentazione della logica (UL): Potenziali: Alimentazione della logica (UL)
- Separazione di potenziale/isolamento degli intervalli di tensione: Separazione di potenziale/isolamento degli intervalli di tensione
- Spina di collegamento inLine: Spina di collegamento inLine
- Messaggi di diagnostica: Sì nessun errore periferico | errori specifici DALI a livello di applicazione
- Posizione di installazione: Armadio elettrico
- Carico di corrente: max. 220 ma (carico bus)
- Potenziali: Alimentazione del circuito principale (UM): Potenziali: Alimentazione del circuito principale (UM)
- Potenziali: Potenziali
- Fieldbus: DALI: Fieldbus: DALI
- Denominazione di protezione: Bus protetto fino a max. 250 V CA
- Tensione di prova: Alimentazione da 7,5 V (logica bus) / alimentazione da 24 V (periferica) e messa a terra funzionale (FE): 500 V CA, 50 Hz, 1 min
- Tensione di prova: Alimentazione 7,5 V (logica bus) / DALI-Bus: 1,5 kV CA, 50 Hz, 1 min
- Tensione di prova: Alimentazione 24 V (periferica) / DALI-Bus: 1,5 kV CA, 50 Hz, 1 min
- Tipo prodotto
Modulo di comunicazione
- Tipo
IB IL DALI MM-V2-PAC
- Tensione di esercizio
24 V/DC
15 V/DC
7.5 V/DC
- Altezza
119.8 mm
- Lunghezza
71.5 mm
- Larghezza
48.8 mm
IP20
- Dim.
(L x L x A) 71.5 x 48.8 x 119.8 mm
- Tecnologia di collegamento
Collegamento a morsetto di tensione
- Collegamento
Collegamento a morsetto di tensione
- Max. assorbimento di corrente
230 mA
- Codice articolo produttore
1199811
- Modello
Modulare
- Montaggio
Montaggio delle guide portanti
- Max. Temperatura ambiente
55 °C
- Min. Temperatura ambiente
-25 °C
- Tensione logica UL
7.5 V/DC
- Profondità
71.44238 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3566133 Phoenix Contact IB IL DALI MM-V2-PAC 1199811 Modulo di comunicazione 24 V/DC, 15 V/DC, 7.5 V/DC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3566133 Phoenix Contact IB IL DALI MM-V2-PAC 1199811 Modulo di comunicazione 24 V/DC, 15 V/DC, 7.5 V/DC
Descrizione
inLine, DALI-Master, compatibile con la tecnologia multi-Master, alimentatore DALI integrato, velocità di trasmissione in bus locale: 500 kBit/s, tipo di protezione: IP20, inclusi connettori inLine e campi di etichettatura
