Name: Phoenix Contact MACX MCR-EX-AP-RPSS-I-IR-SP 1290776 Isolatore amplificatore 1 pz.
Brand: Phoenix Contact
SKU: 3568256
Availability: SoldOut

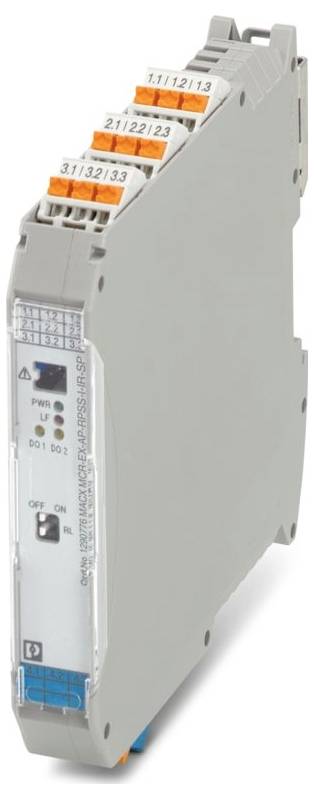

Un modulo di relè industriale sottile di colore grigio con connettori arancioni e ingressi etichettati, progettato per i sistemi di controllo elettrico.

Immagine simile

Tipo prodotto

Isolatore amplificatore

Ingresso max.

50 mA

Segnale ingresso max.

30 V

Tipo

MACX MCR-EX-AP-RPSS-I-IR-SP

Dim.

(L x L x A) 113.7 x 17.5 x 107.8 mm

Scheda tecnica (PDF)

Non disponibile

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Totale (356,56 € / Pezzo)

356,56 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Famiglia di prodotti: MACX analogico
Tipo di collegamento: Collegamento Push-in
Sezione del conduttore flessibile: 0,2 mm²... 1.5 mm²
Sezione del conduttore rigido: 0,2 mm² ... 1.5 mm²
Sezione del conduttore AWG: 24 ... 16
Larghezza: 17,5 mm
Altezza: 107,8 mm
Profondità: 113,7 mm
Classe di infiammabilità in conformità con UL 94: V0
Materiale alloggiamento: PA 6,6
Condizioni ambientali: Condizioni ambientali
Tipo di protezione: IP20 (morsetti);IP30 (alloggiamento)
Temperatura ambiente (in funzione): Da -40 °C a ... 70 °C (dispositivo singolo: Posizione di montaggio a piacere);-40 °C ... 48 °C (montaggio di gruppo: Guida portante verticale senza ricircolo);-40 °C ... 58 °C (montaggio di gruppo: Guida portante verticale con ricircolo);-40 °C ... 56 °C (montaggio di gruppo: Guida portante orizzontale senza ricircolo);-40 °C ... 60 °C (montaggio di gruppo: Guida portante orizzontale con ricircolo)
Temperatura ambiente (stoccaggio/trasporto): -40 °C... 80 °C
Altitudine: ≤ 2000 m.
Norme/disposizioni: IEC/EN 60079-11
Nota: In caso di collegamento di sorgenti di alimentazione
Tipo di montaggio: Ns 35/15, NS 35/7,5
Umidità dell'aria consentita (in funzione): ≤ 95% (senza condensa)
Lunghezza di spellatura: 8 mm
Posizione di montaggio: Verticale, orizzontale
Nota per il funzionamento: Comportamento dell'uscita = segnale di ingresso
Max. Induttanza interna li: Trascurabile
ATEX: ATEX
IECEx: IECEx
Identificazione: 2
DISSIPAZIONE DI POTENZA: 1,5 W (RL 250 Ω)
Gamma di tensione di alimentazione: 18 V ... 31,2 V
Tempo d'inserzione tipico: < 80 ms.
Compatibilità elettromagnetica: Testato in conformità con le seguenti norme e normative: EN 61326-1 uso industriale, NAMUR ne 21
Tensione di commutazione massima 30 V.
Indicatore di stato: LED verde (tensione di alimentazione);LED giallo (stato di commutazione);LED rosso (errore di linea)
Protocolli supportati: HART-trasparente
Isolamento galvanico tra ingresso e uscita: Sì
Alimentazione: Alimentazione
Numero di canali: 1
Corrente di cortocircuito: ≤ 35 ma
Corrente d'ingresso: ≤ 50 ma (per sorgenti ma)
Protezione da inversione di polarità: Sì
Descrizione dell'uscita: Funzionamento dell'amplificatore di isolamento
Tempo di spegnimento tipico: < 100 ms.
Modello contatto: 2 dispositivi di chiusura
Tensione di isolamento nominale 375 VPP
Tensione di prova 350 V (50 Hz, 60 s)
Tensione d'ingresso UI: 30 V.
Max. Tensione di uscita UO: 4,1 V.
Max. Corrente d'uscita io: 0 ma
Max. Potenza di uscita Po: 0 mW
Tensione massima tecnica di sicurezza um: 253 V CA
Corrente d'ingresso II: 100 ma
Tensione nominale di alimentazione 24 V c.c.
Isolamento galvanico: Separazione a 4 vie
Resistenza d'ingresso ingresso ingresso corrente: > 250 Ω (per sorgenti ma)
Coefficiente di temperatura tipico: ≤ 0,1% (10 K)
Comunicazione dati (bypass): Comunicazione dati (bypass)
Potenza assorbita: 2 W (20 ma)
Segnale di ingresso: Corrente
Segnale d'ingresso corrente: 4 ma ... 20 ma (con HART);2 ma ... 22 ma (intervallo di funzione)
Segnale d'uscita corrente: 4 ma ... 20 ma (con HART);2 ma ... 22 ma (intervallo di funzione)
Profondità NS 35/7,5: 114,5 mm (incastrato sulla guida portante NS 35/7,5 in conformità con EN 60715)
Intervallo di misura della frequenza: 0,5 kHz ... 10 kHz (trasmissione HART bidirezionale)
Descrizione dell'ingresso: Ingresso di corrente passiva, intrinsecamente sicuro
Commutazione: Relè: Commutazione: Relè
Corrente di commutazione massima: ≤ 170 ma (carico ohmico);≤ 500 ma (≤ 1 ms)
Installazione ex (EPL): GC
Isolamento galvanico ingresso/uscita IEC/EN 60079-11: Isolamento galvanico ingresso/uscita IEC/EN 60079-11
Circuiti ex i (EPL): GA;da;ma
Max. Capacità interna ci: Trascurabile
Safety Integrity Level (SIL, IEC 61508): Safety Integrity Level (SIL, IEC 61508)
Comportamento di trasmissione del segnale: In = out
Isolamento galvanico ingresso/alimentazione IEC/EN 60079-11: Isolamento galvanico ingresso/alimentazione IEC/EN 60079-11
Isolamento galvanico ingresso/uscita di segnalazione degli errori IEC/EN 60079-11: Ingresso di isolamento galvanico/uscita di segnalazione degli errori IEC/EN 60079-11
Isolamento galvanico uscita/alimentazione: Isolamento galvanico uscita/alimentazione
Isolamento galvanico uscita/alimentazione/uscita di segnalazione degli errori: Isolamento galvanico uscita/alimentazione/uscita di segnalazione degli errori
Rapporto: Uscita di segnalazione degli errori: Rapporto: Uscita di segnalazione degli errori
IIB/IIIC (circuito singolo): Induttanza esterna massima lo / capacità esterna massima Co: 14 mH / 705 NF
IIC (circuito singolo): Induttanza esterna massima lo / capacità esterna max Co: 2,3 mH / 90 NF
IIB/IIIC (circuito misto): Induttanza esterna massima lo / capacità esterna massima Co: 10 mH / 290 NF, 1 mH / 380 NF, 0,2 mH / 600 NF
IIC (circuito misto): Induttanza esterna massima lo / capacità esterna massima Co: 1 mH / 56 NF, 0,5 mH / 72 NF, 0,2 mH / 90 NF
Carico: 0 Ω ... 600 Ω
Ondulazione in uscita (corrente): ≤ 40 µA (effettiva)
Tensione a circuito aperto: ≤ 26 V.
Rilevamento di errori di linea: < 3,6 ma (interruzione di linea);> 21 ma (cortocircuito)
Segnale: Funzionamento dell'amplificatore di alimentazione: Segnale: Funzionamento dell'amplificatore di alimentazione
Segnale: Funzionamento dell'amplificatore di isolamento: Segnale: Funzionamento dell'amplificatore di isolamento
Dati tecnici di sicurezza: Funzionamento dell'amplificatore di isolamento: Dati tecnici di sicurezza: Funzionamento dell'amplificatore di isolamento
Errore di linearità: ≤ 0,1%
Errore di offset tipico: ≤ 0,1%
Isolamento galvanico ingresso/contatto di valore limite IEC/EN 60079-11: Isolamento galvanico ingresso/contatto di valore limite IEC/EN 60079-11
Isolamento galvanico uscita/contatto del valore limite: Isolamento galvanico uscita/contatto del valore limite
Dati tecnici di sicurezza: Funzionamento dell'amplificatore di alimentazione (trasmettitore a 2 conduttori): Dati tecnici di sicurezza: Funzionamento dell'amplificatore di alimentazione (trasmettitore a 2 conduttori)
Dati tecnici di sicurezza: Funzionamento dell'amplificatore di alimentazione (trasmettitore a 3 conduttori): Dati tecnici di sicurezza: Funzionamento dell'amplificatore di alimentazione (trasmettitore a 3 conduttori)

Tipo: MACX MCR-EX-AP-RPSS-I-IR-SP

Tipo prodotto: Isolatore amplificatore

Ingresso max.: 50 mA

Segnale ingresso max.: 30 V

Dim.: (L x L x A) 113.7 x 17.5 x 107.8 mm

Collegamento: Collegamento a molla push-in

Segnale in uscita: 4 mA ... 20 mA

Segnale ingresso: 4 mA ... 20 mA

Contenuto: 1 pz.

Larghezza: 17.5 mm

Altezza: 107.8 mm

Lunghezza: 113.7 mm

Assorbimento di corrente: 20 mA

Max. Temperatura ambiente: 70 °C

Min. Temperatura ambiente: -40 °C

Tensione di alimentazione (num.): 24 V/DC

Tensione di alimentazione: 18 V ... 31.2 V

Sezione flessibile (max.): 1.5 mm²

Sezione rigida (max.): 1.5 mm²

Sezione flessibile (min.): 0.2 mm²

Sezione rigida (min.): 0.2 mm²

Profondità: 113.7 mm

: IP20

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 3568256 Phoenix Contact MACX MCR-EX-AP-RPSS-I-IR-SP 1290776 Isolatore amplificatore 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3568256 Phoenix Contact MACX MCR-EX-AP-RPSS-I-IR-SP 1290776 Isolatore amplificatore 1 pz.

Descrizione

Ex i-amplificatore di potenza e d'ingresso con 2 relè di valore limite, alimenta trasmettitori a 2, 3 e 4 conduttori, trasmette 1:1 passivo o attivo 0 ma / 4 ma ... Segnali di ingresso 20 ma e dispone di 2 uscite di valore limite configurabili. Numero di canali: 1, trasparente HART, configurazione standard, separazione a 4 vie, livello di integrità di sicurezza (SIL, IEC 61508): 2, collegamento Push-in
