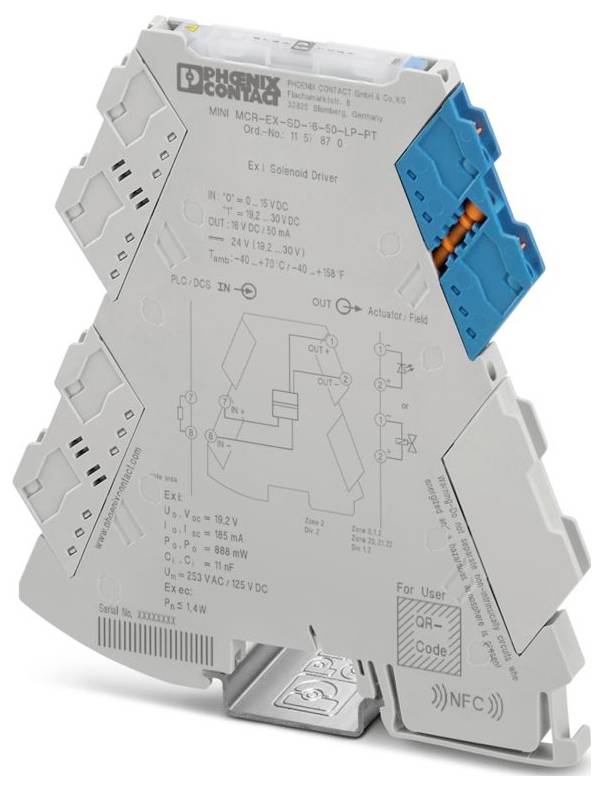

Phoenix Contact MINI MCR-EX-SD-16-50-LP-PT 1157870 Modulo di controllo della valvola 1 pz.
Tipo prodotto
Modulo di controllo della valvola
Ingresso max.
50 mA
Segnale ingresso max.
30 V
Tipo
MINI MCR-EX-SD-16-50-LP-PT
Dim.
(L x L x A) 119.2 x 6.2 x 109.81 mm
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Totale (259,00 € / Pezzo)
259,00 €
IVA incl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: MINI Analog Pro
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,14 mm²... 2,5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 2,5 mm² (con tubetto terminale);0,14 mm² ... 2,5 mm² (senza tubetto terminale)
- Sezione del conduttore AWG: 24 ... 12 (flessibile)
- Larghezza: 6,2 mm
- Altezza: 109,81 mm
- Profondità: 119,2 mm
- Colore: Grigio (RAL 7042)
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -40 °C a ... 49 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Norme/disposizioni: GB/T 3836.1;GB/T 3836.3;GB/T 3836.4
- Categoria di sovratensione II (≤ 5000 m)
- Grado di inquinamento: 2 (≤ 5000 m)
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 % (senza condensa)
- Lunghezza di spellatura: 10 mm
- Max. Induttanza interna li: Trascurabile
- ATEX: ATEX
- IECEx: IECEx
- Identificazione: [Ex ia ma] i;[ex ia GA] IIC;[ex ia da] IIIC;ex ec [ia GA] IIC T4 GC
- UL, Stati Uniti/Canada: UL, Stati Uniti/Canada
- Tensione di uscita: ≥ 10,7 V CC (50 ma)
- Intervallo di tensione di alimentazione: Alimentato ad anello, non è necessaria alimentazione esterna
- CE: CE
- Certificato: DNV 23.0189 X.
- A prova di cortocircuito: Sì
- Compatibilità elettromagnetica: Testato in conformità con le seguenti norme e normative: EN 61326-1 uso industriale, NAMUR ne 21
- Radiazione di disturbo: Radiazione di disturbo
- Approvazione della cantieristica navale: Approvazione della cantieristica navale
- INMETRO: INMETRO
- Immunità: IEC/EN 61326-3-2
- Isolamento galvanico tra ingresso e uscita: Sì
- Alimentazione: Alimentazione
- Isolamento: Isolamento doppio/rinforzato
- Dati della cantieristica navale: Dati della cantieristica navale
- Temperatura: B
- Umidità: B
- Vibrazione: A
- EMC: A
- Enclosure: Registrazione delle richieste di protezione alle regole shall be provided upon installation on board
- Tensione di isolamento nominale: 162 Veff (ingresso/uscita)
- Tensione di prova: 2,5 kV CA (50 Hz, 60 s)
- Dati tecnici di sicurezza: Dati tecnici di sicurezza
- Max. Tensione di uscita UO: 19,2 V.
- Max. Corrente d'uscita io: 185 ma
- Max. Potenza di uscita Po: 888 mW
- Tensione massima tecnica di sicurezza um: 253 V CA (≤ 2000 m);125 V CC (≤ 2000 m);121 V CA (> 2000 m ... 3000 m);110 V CC (> 2000 m ... 3000 m);33 V CA/CC (> 3000 m ... 4000 m);33 V CA/CC (> 4000 m ... 5000 m)
- CCC / China-ex: CCC / China-ex
- Standard GB: Standard GB
- Numero di uscite: 1
- Isolamento galvanico: Isolamento galvanico
- Consumo di energia: < 1,4 W
- Segnale: Tensione: Segnale: Tensione
- Numero di ingressi: 1
- Segnale d'ingresso tensione: 19,2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %)
- Installazione ex (EPL): GC;div. 2
- Isolamento galvanico ingresso/uscita IEC/EN 60079-11: Isolamento galvanico ingresso/uscita IEC/EN 60079-11
- Circuiti ex i (EPL): GA;da;ma;div. 1
- Max. Capacità interna ci: 11 NF
- Safety Integrity Level (SIL, IEC 61508): Safety Integrity Level (SIL, IEC 61508)
- IIA (circuito singolo): Induttanza esterna massima lo / capacità esterna massima Co: 7 mH / 6,1 µF
- IIB/IIIC (circuito singolo): Induttanza esterna massima lo / capacità esterna massima Co: 4 mH / 1,53 µF
- IIC (circuito singolo): Induttanza esterna massima lo / capacità esterna max Co: 0,8 mH / 240 NF
- I (circuito singolo): Induttanza esterna massima lo / capacità esterna max Co: 10 mH / 8,7 µF
- Altitudine: > 4000 m ... 5000 m
- Limitazione di corrente: > 50 ma
- Tempo di risposta: < 50 ms.
- Tensione a vuoto: > 16 V CC
- Isolamento galvanico ingresso/uscita IEC/EN 60079-7: Isolamento galvanico ingresso/uscita IEC/EN 60079-7
- Resistenza di uscita: ≥ 103 Ω (resistenza interna RI)
- Intervallo di utilizzo in altezza (IEC/EN 61010-1): Intervallo di utilizzo in altezza (IEC/EN 61010-1)
- Intervallo di utilizzo in altezza (IEC/EN 60079-11): Intervallo di utilizzo in altezza (IEC/EN 60079-11)
- Intervallo di utilizzo in altezza (IEC/EN 60079-7): Intervallo di utilizzo in altezza (IEC/EN 60079-7)
- Isolamento galvanico ingresso/uscita IEC/EN 61010-1: Isolamento galvanico ingresso/uscita IEC/EN 61010-1
- Tipo
MINI MCR-EX-SD-16-50-LP-PT
- Tipo prodotto
Modulo di controllo della valvola
- Ingresso max.
50 mA
- Segnale ingresso max.
30 V
- Dim.
(L x L x A) 119.2 x 6.2 x 109.81 mm
- Collegamento
Collegamento a molla push-in
- Segnale in uscita
≥ 10.7 V DC (50 mA)
- Segnale in uscita
185 mA
- Segnale ingresso (Tensione)
19.2 V DC ... 30 V DC
- Segnale ingresso
50 mA
- Contenuto
1 pz.
- Larghezza
6.2 mm
- Altezza
109.81 mm
- Lunghezza
119.2 mm
- Max. Temperatura ambiente
49 °C
- Min. Temperatura ambiente
-40 °C
- Tensione di alimentazione
schleifengespeist. keine externe Versorgung notwendig
- Sezione flessibile (max.)
2.5 mm²
- Sezione rigida (max.)
2.5 mm²
- Sezione flessibile (min.)
0.14 mm²
- Sezione rigida (min.)
0.2 mm²
- Profondità
119.2 mm
IP20
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3565215 Phoenix Contact MINI MCR-EX-SD-16-50-LP-PT 1157870 Modulo di controllo della valvola 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3565215 Phoenix Contact MINI MCR-EX-SD-16-50-LP-PT 1157870 Modulo di controllo della valvola 1 pz.
Descrizione
Modulo di controllo valvola ex i per il controllo di elettrovalvole ex i nel settore ex. Tensione a circuito aperto: 16 V CC, limitazione di corrente: 50 ma, configurazione standard, alimentazione loop, Safety Integrity Level (SIL, IEC 61508): 3, collegamento Push-in
