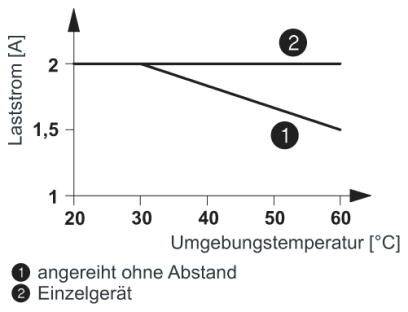

![Il diagramma mostra la corrente di carico [A] in funzione della temperatura ambiente [°C]. Vengono confrontati i casi di 'dispositivi affiancati senza spazio' (in discesa) e 'dispositivo singolo' (orizzontale).](https://asset.conrad.com/media10/isa/160267/c1/-/it/002209091TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/4
Immagine simile

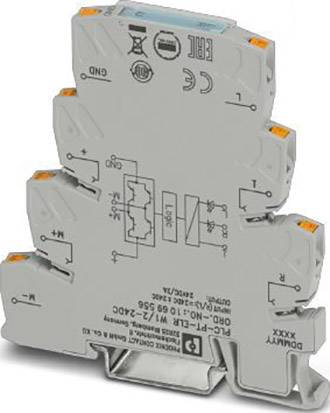

Phoenix Contact PLC-PT-ELR W1/ 2-24DC Relè carico inverso 24 V/DC con diodo di protezione contro l'inversione di polarit
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Relè carico inverso
Tensione nom.
24 V/DC
Collegamento
morsetto Push-In
Tipo di imballaggio
Pezzo
Tipo
PLC-PT-ELR W1/ 2-24DC
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
110,65 €
3
3% = 9,21 €
107,58 €
5
4% = 21,50 €
106,35 €
10
5% = 51,20 €
105,53 €
25
5% = 151,00 €
104,61 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (110,65 € / Pezzo)
110,65 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Temperatura ambiente (stoccaggio/trasporto): Da -40 °C a +85 °C.
- Denominazione ingresso: Alimentazione dispositivo
- Frequenza di trasmissione: 300 Hz
- Indicatore di stato: LED giallo
- Tempo di accensione tipico: 200 µs
- Limitazione di sovratensione:> 33 V/CC
- INTERVALLO DI TENSIONE D'INGRESSO: 19.2 V/DC - 28.8 V/DC
- Circuito di protezione: Protezione da inversione di polarità diodo di protezione da inversione di polarità, protezione da sovratensione
- Denominazione Uscita: Uscita CC
- Denominazione di protezione: Protezione da inversione di polarità
- Circuito/componente di protezione: Diodo di protezione da inversione di polarità
- Posizione di montaggio: Verticale (guida di supporto orizzontale)
- Denominazione collegamento: Circuito di controllo
- Lunghezza di spellatura: 8 mm
- Sezione conduttore rigida: 0,14 mm² - 2,5 mm²
- Sezione del conduttore flessibile: 0,14 mm² - 2,5 mm²
- Sezione conduttore AWG: 26 - 14
- Tensione di isolamento nominale: 50 V.
- Tensione a impulso nominale: 0.5 kV
- Tipo di imballaggio
Pezzo
- Tipo prodotto
Relè carico inverso
- Tipo
PLC-PT-ELR W1/ 2-24DC
- Tensione nom.
24 V/DC
- Tensione di comando (min.)
19.2 V/DC
- Tensione di comando (max.)
28.8 V/DC
- Range tensione di controllo
19.2 - 28.8 V/DC
- Tensione di commutazione (min.)
10 V/DC
- Tensione di commutazione max
30 V/DC
- Adatto per
Phoenix Contact
- Caratteristiche
con diodo di protezione contro l'inversione di polarità
- Tipo di montaggio
Guida DIN
- Collegamento
morsetto Push-In
- Tempo di risposta
80 ms
IP20
- Min. temperatura
-25 °C
- Temperatura max.
+60 °C
- Larghezza
6.5 mm
- Altezza
80 mm
- Profondità
86 mm
- Dim.
(L x A x P) 6.5 x 80 x 86 mm
- Contenuto
1 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2209091 Phoenix Contact PLC-PT-ELR W1/ 2-24DC Relè carico inverso 24 V/DC con diodo di protezione contro l'inversione di polarit
Scheda tecnica 2209091 Phoenix Contact PLC-PT-ELR W1/ 2-24DC Relè carico inverso 24 V/DC con diodo di protezione contro l'inversione di polarit
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2209091 Phoenix Contact PLC-PT-ELR W1/ 2-24DC Relè carico inverso 24 V/DC con diodo di protezione contro l'inversione di polarit
Descrizione
Frenata tramite comando di entrambi gli ingressi. Circuito di bloccaggio integrato e cablaggio di carico.
