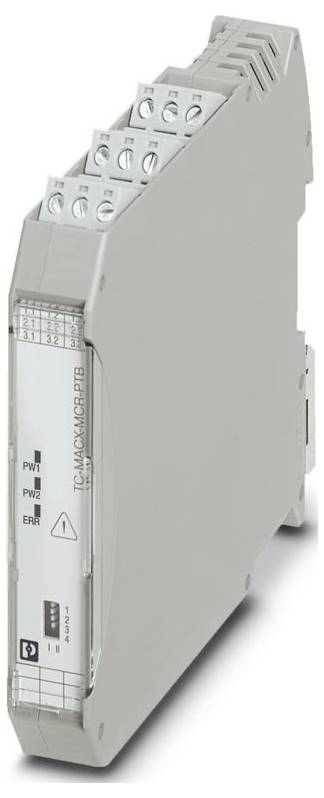

Phoenix Contact TC-MACX-MCR-PTB 2904673 Modulo di segnalazione errori/alimentazione
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
135,24 €
3
2% = 3,31 €
131,93 €
5
3% = 4,62 €
130,62 €
10
4% = 5,49 €
129,75 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (135,24 € / Pezzo)
135,24 €
IVA escl.
Spedizione gratuita
Dati tecnici
- Tipo di collegamento: collegamento a vite
- Filettatura della vite: M3
- Coppia di serraggio: 0,5 Nm ... 0,6 Nm
- Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 2,5 mm²
- Sezione del conduttore AWG: 24 ... 14
- Larghezza: 17,5 mm
- Altezza: 103,6 mm
- Profondità: 113,7 mm
- Colore: Grigio (RAL 7042)
- Materiale alloggiamento: PA 6,6
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -20 °C a ... 60 °C (solo su supporto terminazione)
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 80 °C
- Altitudine: ≤ 2000 m.
- Norme/disposizioni: EN 61000-4-6
- Nota: Durante l'interferenza, possono verificarsi piccole variazioni.
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione: II
- Grado di inquinamento: 2
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 % (senza condensa)
- Lunghezza di spellatura: 7 mm
- Nota per il funzionamento: Per l'uso previsto, rispettare le specifiche della direttiva di installazione (vedere download). Per le applicazioni o l'uso con prodotti estranei, devono essere rispettate anche le specifiche, le avvertenze e la sicurezza del rispettivo produttore esterno.
- ATEX: ATEX
- Identificazione: UL 61010 listed;classe i, div. 2, GRUPPI A, B, C, D T5;CLASSE I, zona 2, gruppo IIC
- UL, Stati Uniti/Canada: UL, Stati Uniti/Canada
- Tensione d'uscita: Tensione d'ingresso - 0,7 V.
- CE: CE
- Certificato: PxCIF21UKEX2904673X
- Segnale: Segnale
- Compatibilità elettromagnetica: Conformità alla direttiva EMC
- Radiazione di disturbo: Radiazione di disturbo
- Influenza condotta: Influenza condotta
- Resistenza alle interferenze EN 61000-6-2
- Tensione di commutazione massima: 30 V CA/CC (2 a)
- Indicatore di stato: 1 LED rosso (errore);2 LED verdi (PWR1 e PWR2)
- Designazione: Interferenza condotta
- Limitazione d'uso: Limitazione d'uso
- Nota EMC: EMC: Prodotto di classe a, vedere la dichiarazione del produttore nell'area download
- Modello contatto: 1 contatto di scambio.
- Classe di infiammabilità UL 94 (alloggiamento): V0 (alloggiamento)
- Materiale di contatto: AgSnO, placcato oro
- UKCA ex (UKEX): UKCA ex (UKEX)
- Protezione da inversione di polarità e sovratensione: Sì
- Segnale in uscita corrente massima: 2 a (intervallo di ridondanza)
- Profondità NS 35/7,5: 114,5 mm (incastrato sulla guida portante NS 35/7,5 in conformità con EN 60715)
- Segnale d'ingresso tensione: 19,2 V DC ... 30 V DC
- Commutazione: Relè: Commutazione: Relè
- Criterio di valutazione: A
- Tipo prodotto
Modulo di segnalazione errori/alimentazione
- Uscite relè max.
1
- Voltaggio operativo Min.
19.2 V/DC
- Tensione d'esercizio
19.2 V/DC (min)
- Altezza
103.6 mm
- Lunghezza
113.7 mm
- Larghezza
17.5 mm
IP20
- Dim.
(L x L x A) 113.7 x 17.5 x 103.6 mm
- Codice articolo produttore
2904673
- Tipo
TC-MACX-MCR-PTB
- Montaggio
Montaggio delle guide portanti
- Max. Temperatura ambiente
60 °C
- Min. Temperatura ambiente
-20 °C
- Zona Ex
2
- Contenuto
1 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3579732 Phoenix Contact TC-MACX-MCR-PTB 2904673 Modulo di segnalazione errori/alimentazione
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3579732 Phoenix Contact TC-MACX-MCR-PTB 2904673 Modulo di segnalazione errori/alimentazione
Descrizione
Modulo di segnalazione errori e di alimentazione con collegamento a vite, solo per l'impiego sul supporto di terminazione, esclusivo connettore bus su guide portanti associato
