Name: Quadrios Assortimento LED Rosso, Verde, Giallo, Blu, Bianco, Ambra 120 ° 20 mA 3.0 V
Brand: Quadrios
SKU: 2899387
Availability: InStock

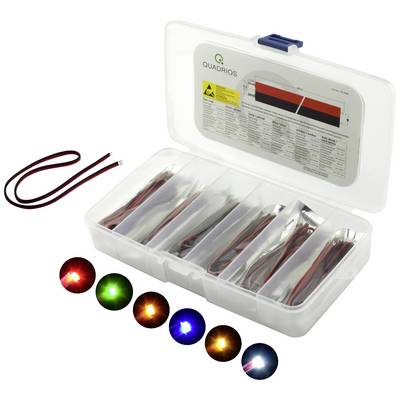

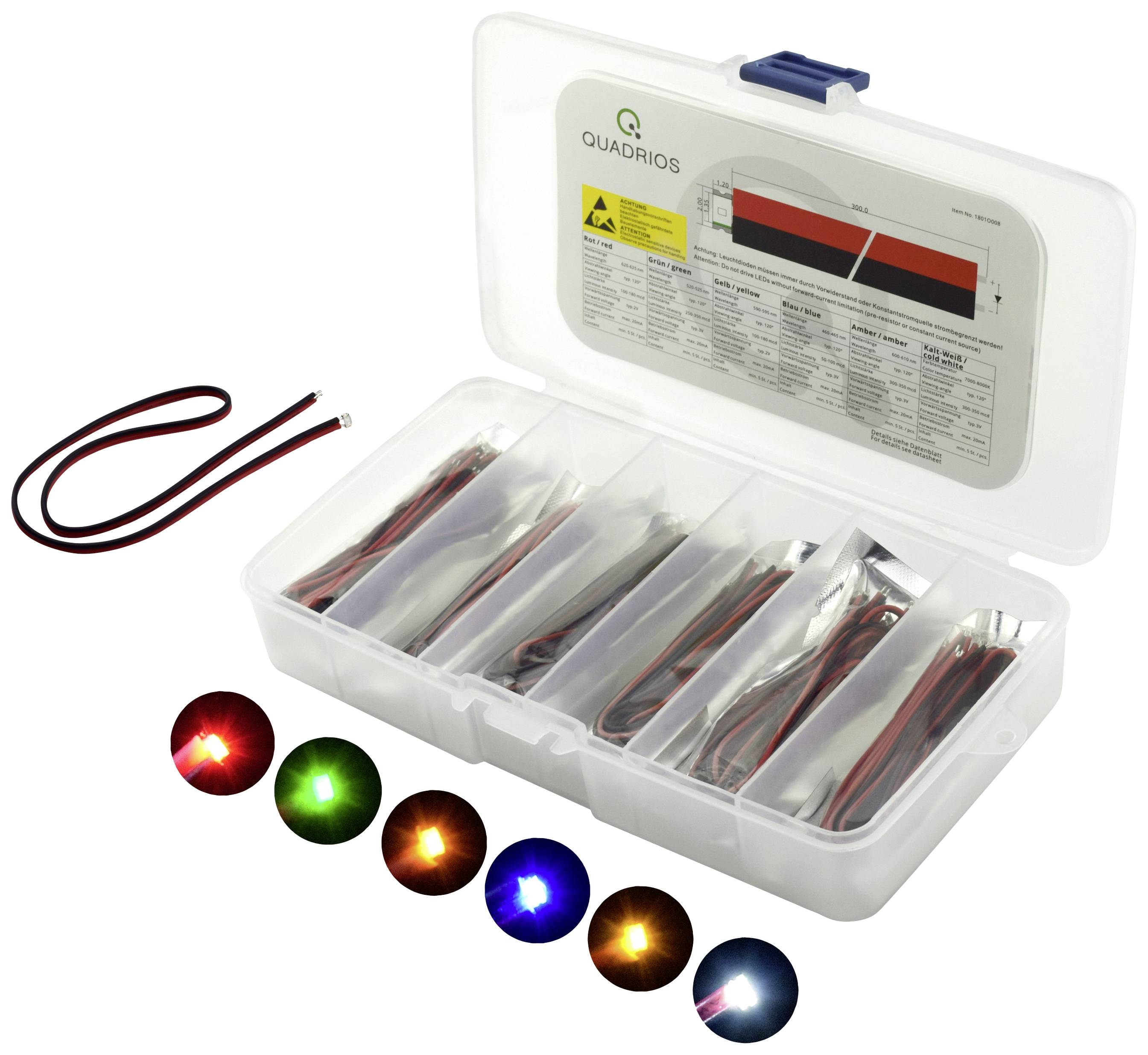

Scatola in plastica con diversi LED colorati e fili, informazioni sul prodotto sul coperchio.

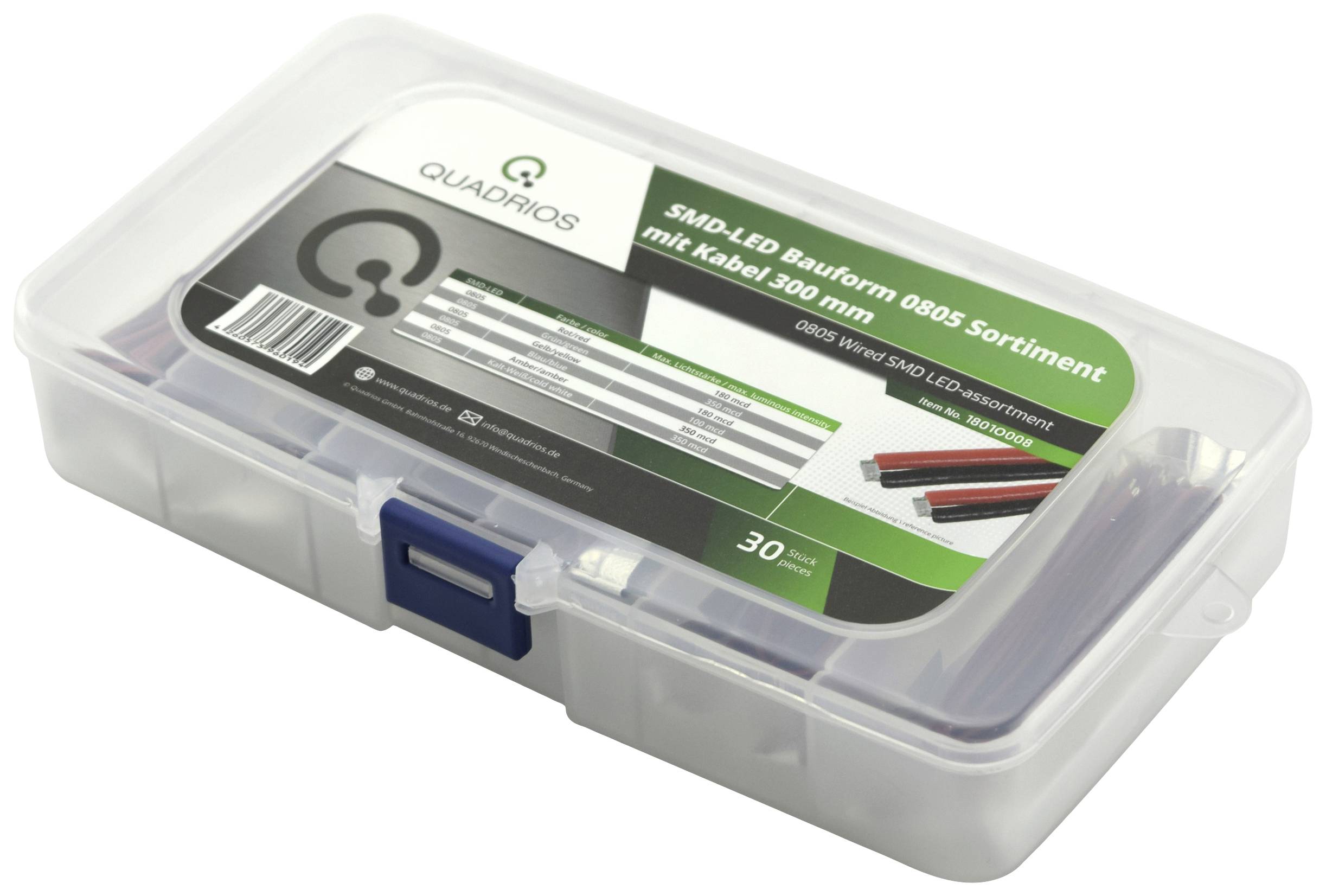

Scatola trasparente in plastica con diversi componenti LED. L'etichetta riporta i dettagli: 'Assortimento LED SMD formato 0805 con cavi da 300 mm'.

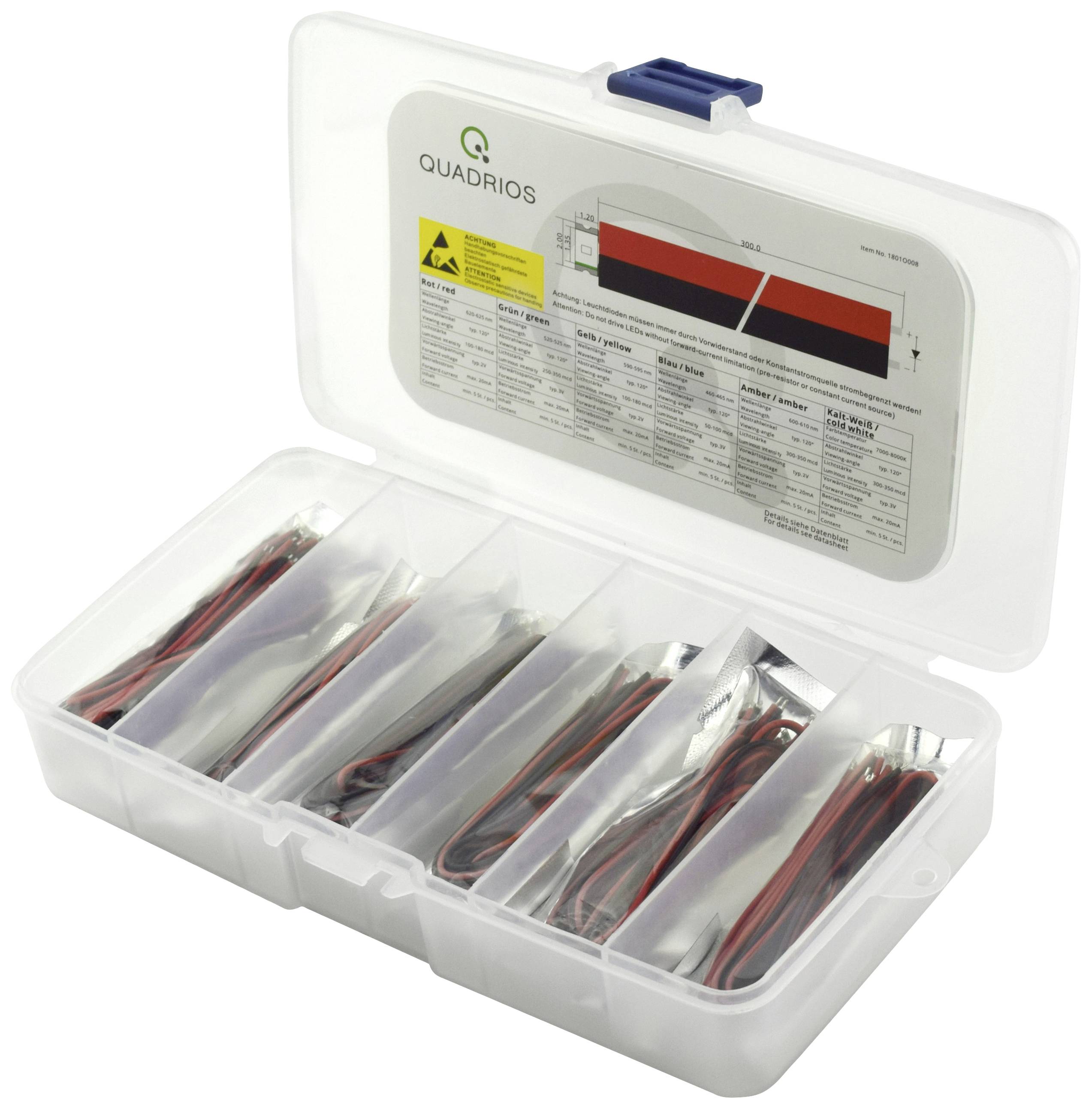

Scatola trasparente in plastica con sei scomparti contenenti fili isolati. Sopra un diagramma con informazioni tecniche.

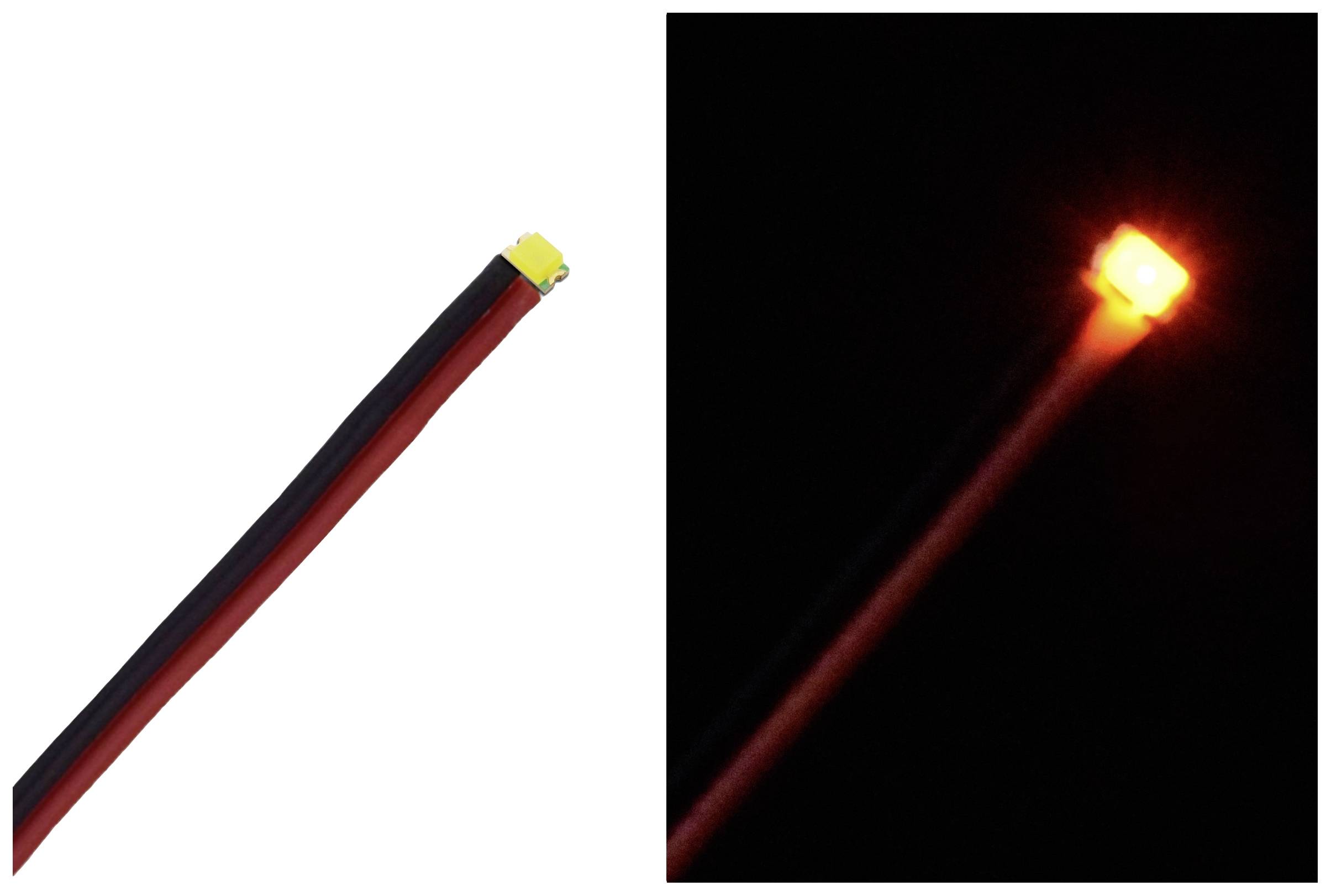

Primo piano di una striscia illuminata da un LED giallo, scura nella parte sinistra dell'immagine, illuminata di arancione nella parte destra.

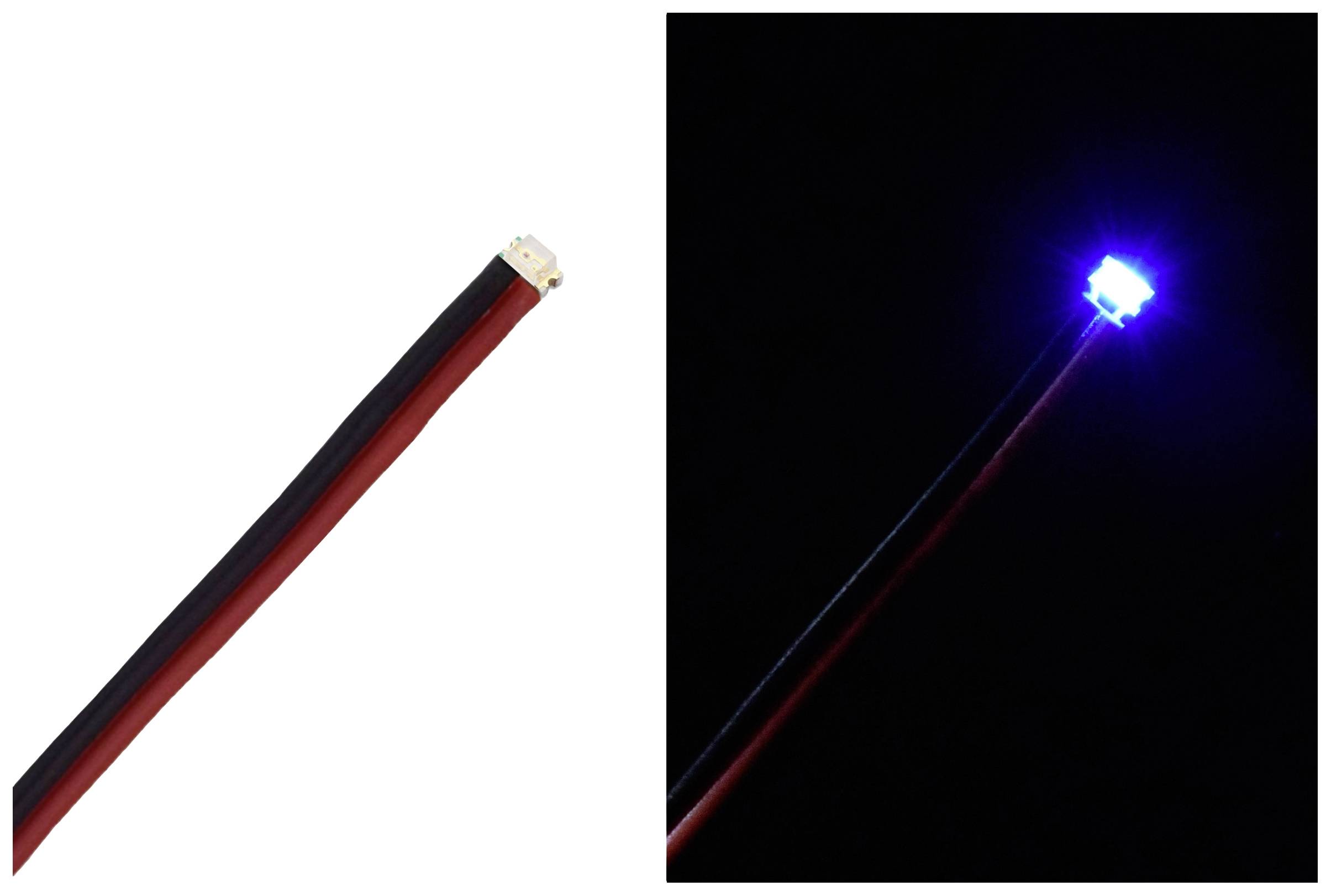

Due immagini di una luce LED blu: a sinistra non illuminata con cavo nero, a destra illuminata in un ambiente buio.

Cavo sul lato sinistro con LED giallo, LED giallo acceso sul lato destro nell'oscurità.

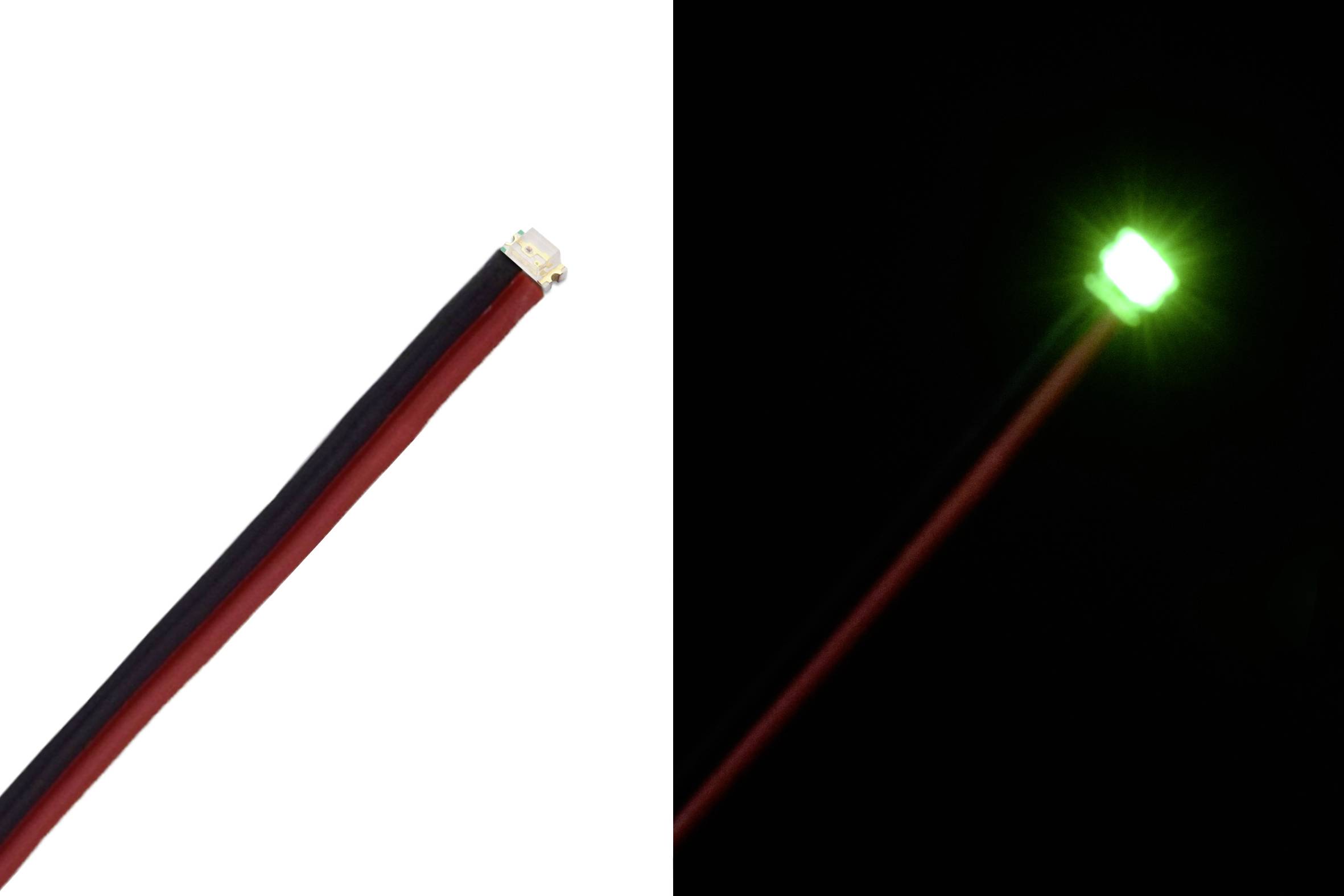

Un LED, spento a sinistra e illuminato di verde a destra, con cavo nero su sfondo nero.

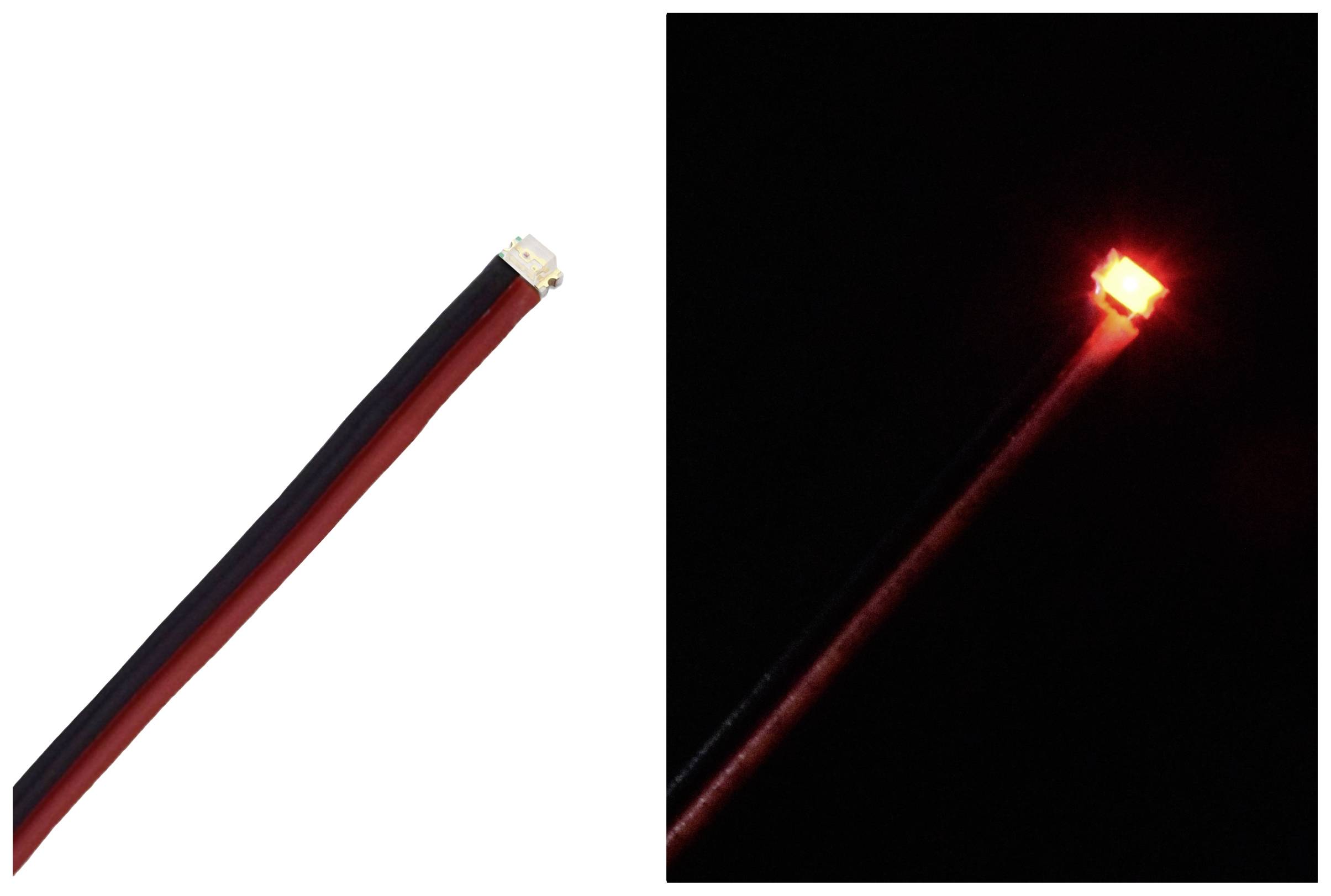

Un cavo con punta a LED. A sinistra non illuminato, a destra illuminato di rosso. Si riferisce a tecnologia di illuminazione o indicazione.

Due visuali di una piccola lampada LED: a sinistra spenta con il filo, a destra accesa e luminosa nell'oscurità.

Schema circuitale per il calcolo della resistenza di polarizzazione per LED, che mostra due esempi di circuiti con tensione, corrente e formule.

1/10

Tipo prodotto

Assortimento LED

Corrente diretta U(F)

3.0 V

Corrente diretta I(F)

20 mA

Case

radiale

Angolo di irraggiamento

120 °

Scheda tecnica (PDF)

Consegna entro Ven 9 Ott

5 Set(s)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 30 Parti)

Set(s)

Totale (18,84 € / Pezzo)

18,84 €

IVA escl.

Solo 5 Set(s) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Modello a LED SMD 0805 con trefoli da 30 cm 30 pz.

Diodi luminosi super luminosi SMD 0805 (molto piccoli)
Fili saldati per un'ulteriore elaborazione immediata
Ideale per modellismo ferroviario e modellismo
Ordinato in modo chiaro, con dati tecnici

Servizi e promozioni supplementari

Dati tecnici

Colore del produttore: Rosso, verde, giallo, blu, bianco, Colori ambra
Modello: 0805
Modello: Con cablaggio radiale
Forma della lente: SMD - 805
Dim. (LxLxA): 2.0x1.25x1.1 mm
Tensione di passaggio U(F): Rosso - 2,0 V, blu - 3,0 V, verde - 2,0 V, giallo - 2,0 V, Bernstein - 2,0 V, bianco freddo - 3,0 V,
Corrente di passaggio I(F): 20 mA
Intensità luminosa I(V): Rosso - 100 mcd, blu - 50 mcd, verde - 250 nm, giallo - 100 nm, Bernstein - 300 mcd, bianco freddo - 300 mcd,
Lunghezza d'onda/temperatura del colore: Rosso - 620-625nm, blu - 460-465nm, verde - 520-525nm, giallo - 590-595nm, Bernstein - 600-610nm, Bianco freddo - 7000-8000K,
Angolo di riflessione: 120°
Intervallo di temperatura: -25 °C - 80 °C

Tipo prodotto: Assortimento LED

Colore: Rosso
Verde
Giallo
Blu
Bianco
Ambra

Corrente diretta U(F): 3.0 V

Corrente diretta I(F): 20 mA

Corrente di esercizio: 20 mA

Case: radiale

Angolo di irraggiamento: 120°

Dim.: (L x L x A) 2.0 x 1.25 x 1.1 mm

Min. temperatura: -25 °C

Temperatura max.: 80 °C

Lunghezza: 2.0 mm

Larghezza: 1.25 mm

Altezza: 1.1 mm

Compatibile RoHS: Sì

Contenuto: 30 Parti

Formato: 0805

Documenti & Download

Scheda tecnica

Scheda tecnica 2899387 Quadrios Assortimento LED Rosso, Verde, Giallo, Blu, Bianco, Ambra 120 ° 20 mA 3.0 V

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2899387 Quadrios Assortimento LED Rosso, Verde, Giallo, Blu, Bianco, Ambra 120 ° 20 mA 3.0 V

Descrizione

Questa gamma di LED SMD con diodi luminosi montabili in superficie molto luminosi di dimensioni 0805 offre una vasta scelta di colori ed è ben assortita. Poiché questi diodi luminosi sono molto piccoli, con circa 2,0 x 1,25 x 1,1 mm, l'ulteriore lavorazione manuale può essere difficile: I danni meccanici o la morte termica sono spesso effetti di accompagnamento. Per questo motivo, i piccoli cavetti di 30 cm di lunghezza sono già montati in modo professionale su anodo e catodo. In questo modo i vantaggi dei LED SMD e di ciascuna versione cablata si combinano tra loro. Particolarmente adatto per modellini, modellini (modelli di volo, barche RC e auto), lampade di segnalazione e indicatori o qualsiasi altra applicazione in cui devono essere utilizzati i diodi luminosi più piccoli possibile. Come per tutti i tradizionali chip a LED, si noti che è necessario utilizzare una limitazione di corrente mediante resistenza in serie o una fonte di corrente costante per far funzionare il LED di alta qualità nell'area di lavoro consentita.

Il cavo rosso indica l'anodo (+) e il cavo nero il catodo (-).

Una breve descrizione dei componenti inclusi è stampata in modo chiaro all'interno del coperchio.
La scheda tecnica contiene informazioni utili sull'assortimento, ma anche importanti dettagli tecnici sui componenti inclusi. Solo in questo modo è possibile garantire, ad esempio, che i LED possano essere utilizzati entro i loro parametri specifici, in quanto i componenti sono chiaramente specificati.
