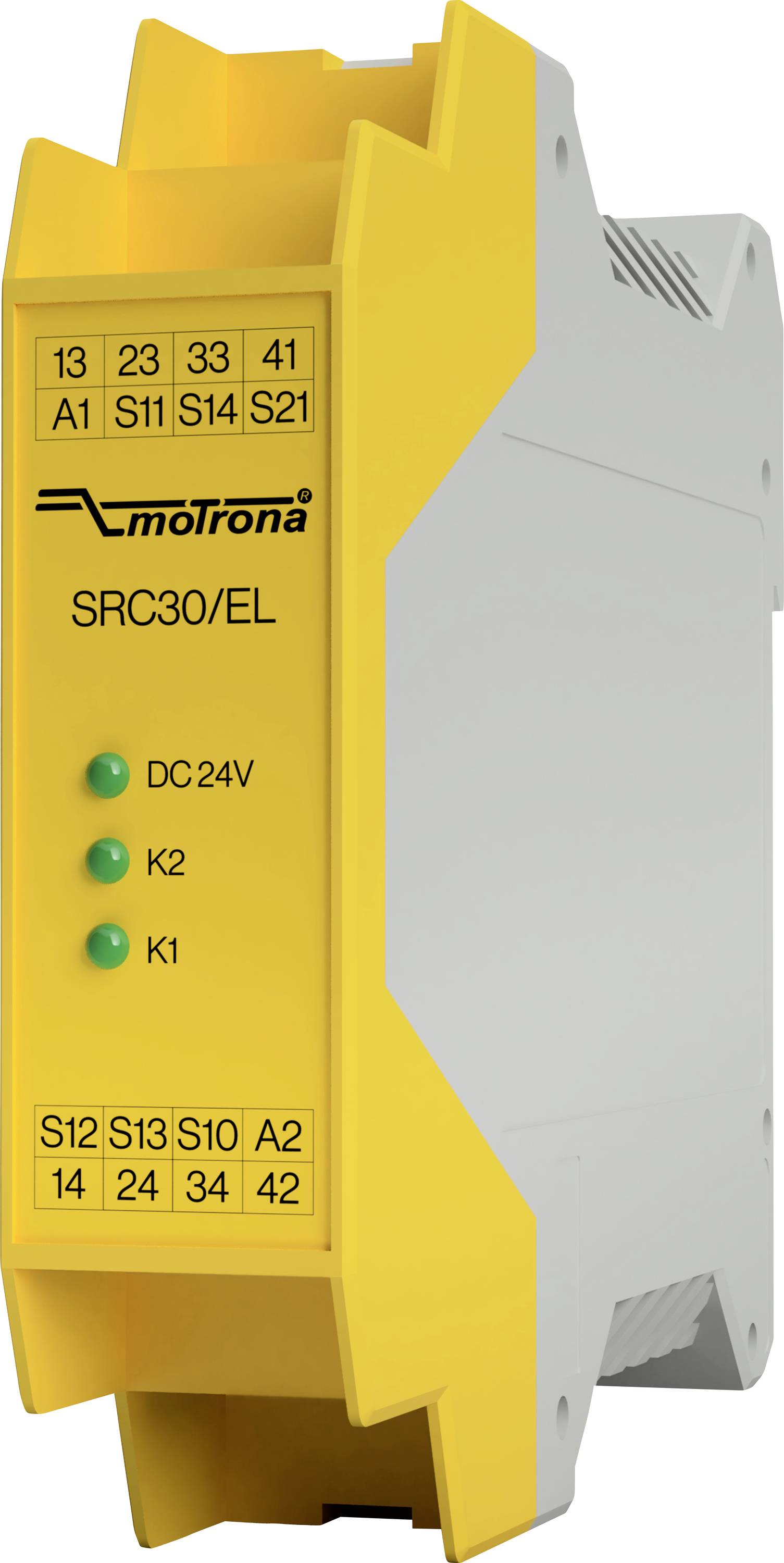

Relè di sicurezza 8382.6730.EL Motrona Tensione di funzionamento: 24 V/DC 3 NA, 1 NC Riavvio manuale/automatico 1 pz.
Codice produttore
Articolo n°:
Tipo di imballaggio
Pezzo
Tipo prodotto
Relè di sicurezza
Tensione di esercizio
24 V/DC
Tipo
8382.6730.EL
Tempo di risposta
50 ms
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
209,02 €
3
2% = 15,30 €
203,92 €
5
3% = 35,65 €
201,89 €
10
4% = 84,90 €
200,53 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (209,02 € / Pezzo)
209,02 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Alloggiamento - montaggio: Su guida DIN da 35 mm
- Alloggiamento - peso: CA. 150 g
- Tensione di alimentazione - con tensione nominale: 2,6 W.
- Alimentazione di tensione - corrente di attivazione A1: 5 a (circa 250 µs) tempo di filtraggio impulsi di test di spegnimento /
- (A1 / S12 / S14) - test scuro: max. 3 ms (larghezza impulsi di prova) / 500 ms (frequenza impulsi di prova) impulsi di prova di accensione /
- (A1 / S12 / S14) – test di luminosità: max. 1 ms (larghezza impulso di prova) / 500 ms (frequenza impulsi di prova)
- (A1 / S12 / S14) - nota: È necessario assicurarsi che eventuali impulsi di accensione inviati dal trasduttore di segnale (test di luminosità) non causino una risposta momentanea del relè di sicurezza e che quindi debbano essere disattivati in linea di principio.
- Potenza di commutazione - AC: 250 V, 2000 va, 8 a carico ohmico contatti di sicurezza 250 V, 3 a per AC-15 250 V, 500 va, 2 a carico ohmico
- Potenza di commutazione - (13-14, 23-24, 33-34) DC: 30 V, 240 W, 8 a per carico ohmico 6 cicli di commutazione / min. 24 V, 3 a per corrente totale termica DC-13 i max. 5 a per contatto (vedere la curva di corrente cumulativa) th
- Potenza di commutazione - contatti di segnalazione (41-42) DC: 30 V, 60 W, 2 a per carico ohmico
- Potenza di commutazione - carico di contatto minimo: 5 V, 10 ma
- Protezione contatti - dispositivo di chiusura: 10 a gg
- Protezione contatto - contatto aperto: 6 a gg
- Protezione contatti - inserimento ritardato: < 50 ms.
- Ritardo di spegnimento - attivazione tramite: A1 < 40 ms; S12 o S13/S14 < 20 ms.
- Ritardo di spegnimento - tempo di ripristino: < 500 ms.
- Ritardo di spegnimento - sezione di potenza: Da 0,14 a 2,5 mm2
- Coppia di serraggio - min.: 0,5 Nm
- Coppia di serraggio - max. 0,6 Nm
- Coppia di serraggio - materiale di contatto: AgSnO 2
- Coppia di serraggio - durata dei contatti: Mecc. circa 1 x 107
- Coppia di serraggio - tensione di prova: 2,5 kV (tensione di controllo / contatti) resistenza alla tensione nominale agli urti,
- Momento torcente di serraggio - tensione di isolamento nominale: 250 V grado di inquinamento /
- Temperatura ambiente – altezza di utilizzo: ≤ 2.000 m (su NN)
- Tipo di imballaggio
Pezzo
- Tipo prodotto
Relè di sicurezza
- Tipo
8382.6730.EL
- Tensione di esercizio
24 V/DC
- Tempo di risposta
50 ms
- Tipo contatto
3 NA
1 NC
- Tensione di commutazione max
250 V/AC
- Max. potenza di commutazione
2000 VA
240 W
- Livello prestazionale
PL e
- Safety Integrity Level
SIL 3
- Categoria di sicurezza
4
- Caratteristiche
Riavvio manuale/automatico
IP20
- Temperatura d'esercizio (min.)
-15 °C
- Temperatura di esercizio (max.)
55 °C
- Contenuto
1 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3805211 Relè di sicurezza 8382.6730.EL Motrona Tensione di funzionamento: 24 V/DC 3 NA, 1 NC Riavvio manuale/automatico 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3805211 Relè di sicurezza 8382.6730.EL Motrona Tensione di funzionamento: 24 V/DC 3 NA, 1 NC Riavvio manuale/automatico 1 pz.
Descrizione
Il relè di sicurezza garantisce un'elevata protezione grazie a tre relè di sicurezza integrati ed è compatibile con diversi tipi di encoder. Grazie alle certificazioni in conformità con EN 81-20 e EN 81-50, Ideal è adatto per l'impiego in sistemi di sollevamento e per il monitoraggio di griglie di protezione su macchine e impianti. La struttura compatta facilita l'integrazione negli armadi elettrici esistenti, mentre gli indicatori di stato a LED supportano una facile diagnosi e messa in funzione. Grazie alla valutazione flessibile di diverse fonti di segnale, il relè di sicurezza offre una soluzione economica e versatile per le applicazioni con elevati requisiti di sicurezza.
Testo tradotto automaticamente
Testo tradotto automaticamente
Versione
- 3 contatti di sicurezza non attivati
- 1 contatto di segnalazione non ritardato
- Collegamento di: Emergenza‐arresto‐pulsante, interruttore di sicurezza meccanico, interruttore di sicurezza senza contatto, componenti di sicurezza con uscite OSSD‐
- Funzionamento a‐ o a due canali
- Circuito di feedback per il monitoraggio dei contattori a valle o dei moduli di espansione
- Monitoraggio ciclico dei contatti di uscita
- Visualizzazione dello stato di commutazione e della rete tramite LED
- Avvio automatico o manuale
- Collegamento trasversale‐ e monitoraggio del collegamento a massa
- Impiego fino a SIL3/PLE, categoria 4
- (EN ISO 13849‐1 / EN IEC 62061 / EN 61508)
Contenuto della fornitura
- Istruzioni per l'uso
