Name: Relè sovraccarico 1 NA, 1 NC Siemens 3RB3016-1PB0 Pezzo 1 pz.
Brand: Siemens
SKU: 1430768
Availability: BackOrder

Un modulo relè di sovraccarico Siemens SIRIUS con pulsante di reset e test. Connessioni e impostazioni sono visibili sul lato frontale.

Un armadio elettrico aperto mostra vari componenti elettronici, moduli cablati e dispositivi di controllo su otto livelli.

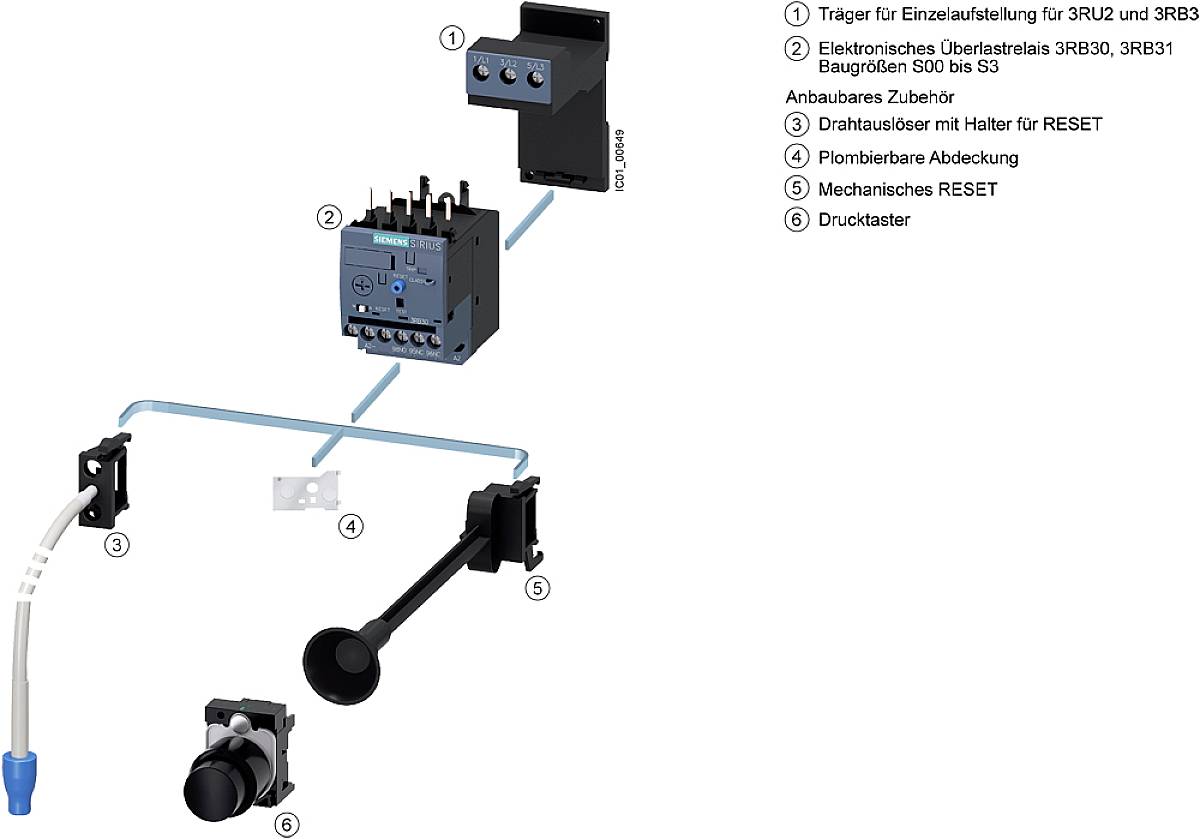

Il diagramma mostra il cablaggio e i componenti di un relè elettronico di sovraccarico con accessori e funzionalità di ripristino.

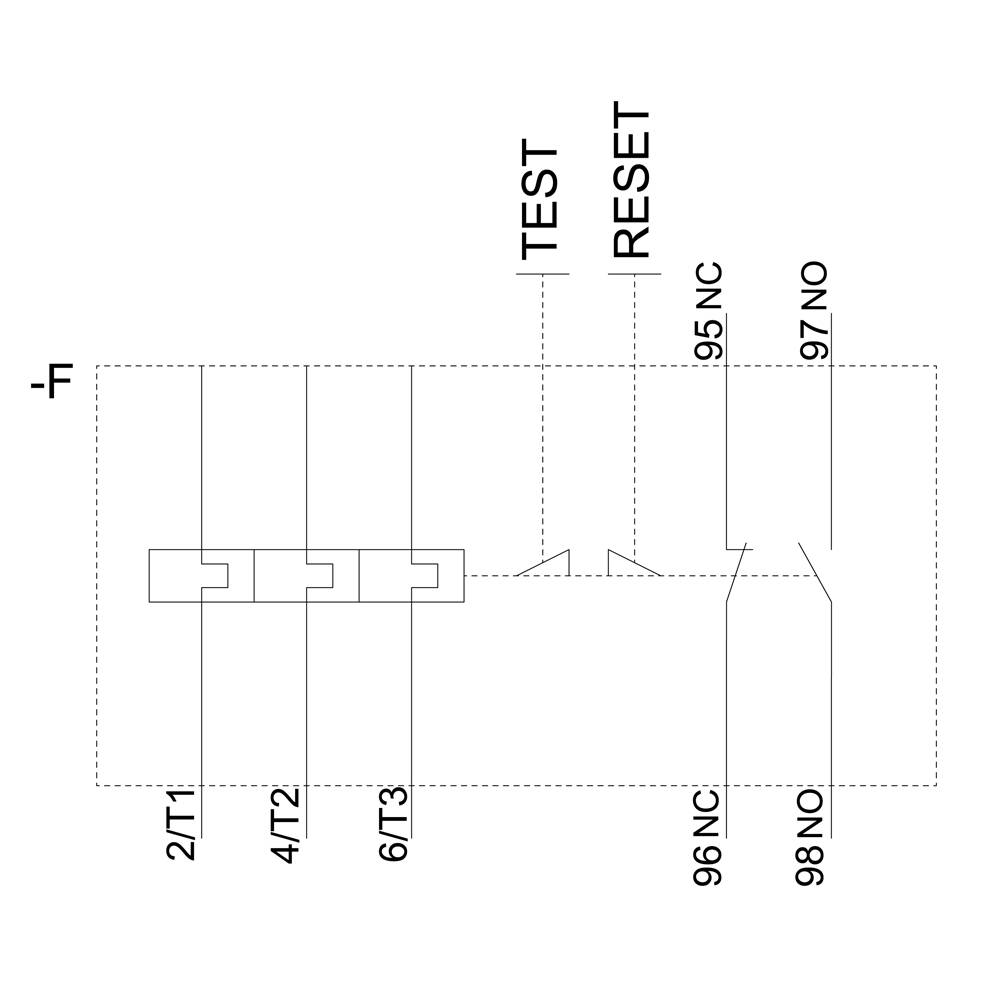

Schema elettrico di un interruttore tripolare con funzioni di test e reset, che mostra i morsetti di connessione e gli stati di commutazione NC (Normalmente Chiuso) e NO (Normalmente Aperto).

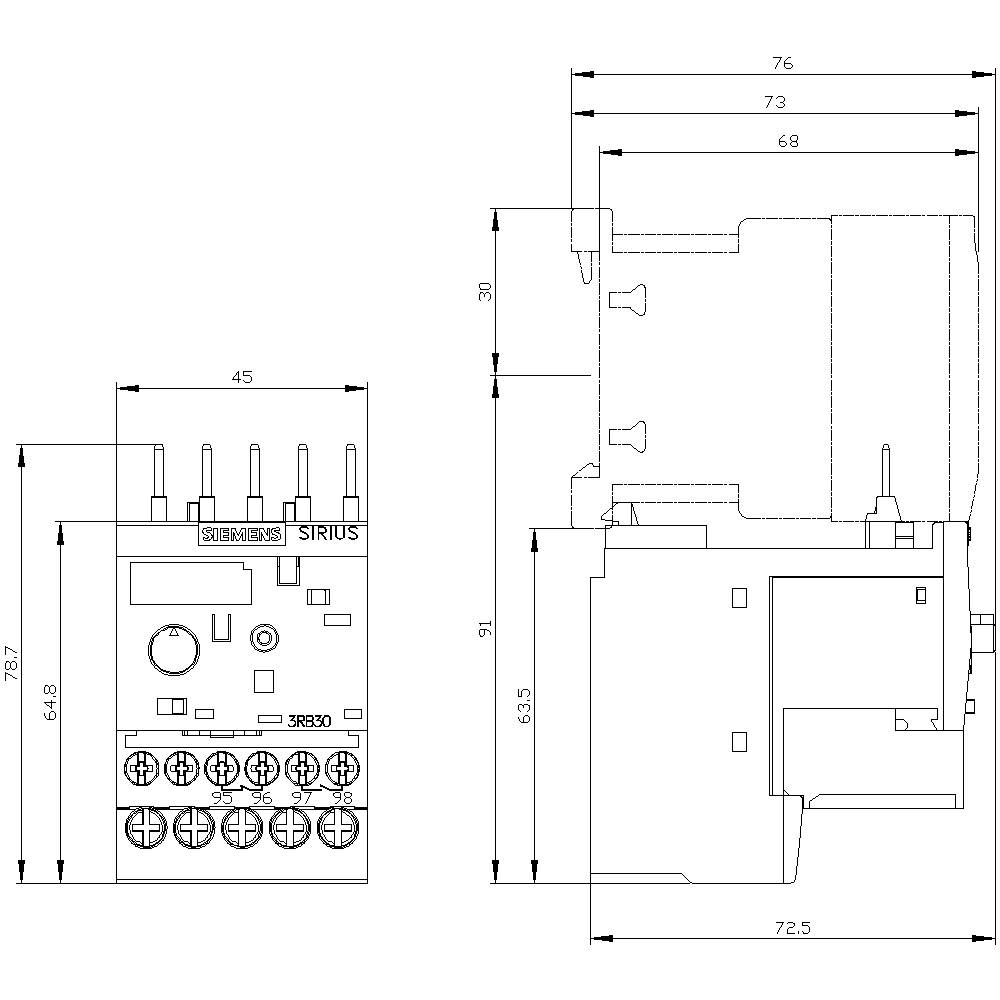

Diagramma delle dimensioni di un componente elettrico con etichette delle misure. Mostra vista frontale e laterale con indicazioni dettagliate delle misure.

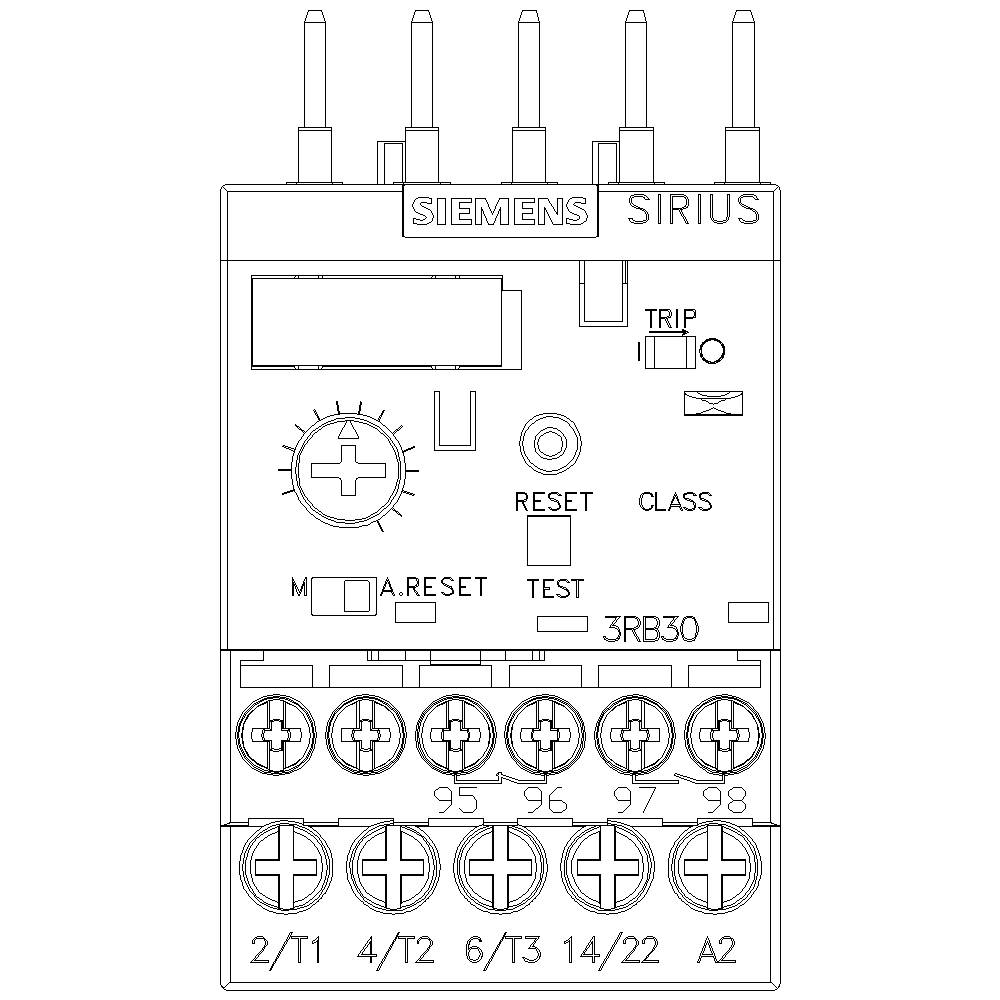

Illustrazione di un relè di sovraccarico Siemens SIRIUS con interruttori e morsetti. Numero modello: 3RB30. Funzione: protezione e controllo dei motori.

1/6

Immagine simile

Tipo di imballaggio

Pezzo

Tipo prodotto

Relè sovraccarico

Funzioni

Sovraccarico

Tipo contatto

1 NA

1 NC

Tipo

3RB3016-1PB0

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Ven 6 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (67,20 € / Pezzo)

67,20 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di fissaggio: il montaggio di contattori

Tipo di imballaggio: Pezzo

Tipo prodotto: Relè sovraccarico

Tipo: 3RB3016-1PB0

Dimensione: S00

Funzioni: Sovraccarico

Caratteristiche: con contatto ausiliario

Tensione di esercizio: 690 V/AC

Impostazione corrente (min.): 1 A

Impostazione corrente (max.): 4 A

Regolazione: 1 - 4 A

Tipo contatto: 1 NA
1 NC

Collegamento: A vite

: IP20

Min. temperatura: -25 °C

Temperatura max.: +60 °C

Larghezza: 45 mm

Altezza: 79 mm

Dim.: (L x L x A) 73 x 45 x 79 mm

Contenuto: 1 pz.

AWG max.: 12

AWG min.: 20

Corrente nominale: 4 A

Lunghezza: 73 mm

Sezione flessibile (min.): 0.5 mm²

Sezione rigida (min.): 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Funzioni

Tipo prodotto

Modulo alimentazione Siemens 3RB2906-2DG1 Pezzo 1 pz.

Articolo n°:1742025

Consegna entro Ven 6 Nov

Conrad Electronic

Corrente

Modulo alimentazione

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

290,98 €^*

Modulo alimentazione Siemens 3RB2906-2JG1 1 pz.

Articolo n°:1742026

Consegna entro Mar 10 Nov

Conrad Electronic

Corrente

Modulo alimentazione

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

302,46 €^*

Modulo alimentazione Siemens 3RB2966-2WH2 1 pz.

Articolo n°:1742033

Consegna entro Mar 10 Nov

Conrad Electronic

Corrente

Modulo alimentazione

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

786,07 €^*

Modulo di memoria Analogico Siemens 3RB2985-2AA0 1 pz.

Articolo n°:1742034

Consegna entro Ven 6 Nov

Conrad Electronic

Sovraccarico

Modulo di memoria

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

106,55 €^*

Modulo di memoria Analogico Siemens 3RB2985-2AA1 Pezzo 1 pz.

Articolo n°:1742035

Consegna entro Ven 6 Nov

Conrad Electronic

Sovraccarico

Modulo di memoria

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

143,43 €^*

Relè sovraccarico 1 NA, 1 NC Siemens 3RB2056-1FC2 Pezzo 1 pz.

Articolo n°:1741866

Consegna entro Ven 6 Nov

Conrad Electronic

Sovraccarico

Relè sovraccarico

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

250,00 €^*

Relè sovraccarico 1 NA, 1 NC Siemens 3RB2056-1FF2 1 pz.

Articolo n°:1749928

Consegna entro Ven 6 Nov

Conrad Electronic

Sovraccarico

Relè sovraccarico

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

250,00 €^*

Relè sovraccarico 1 NA, 1 NC Siemens 3RB2056-1FW2 1 pz.

Articolo n°:1741867

Consegna entro Mar 24 Nov

Conrad Electronic

Sovraccarico

Relè sovraccarico

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

209,02 €^*

Relè sovraccarico 1 NA, 1 NC Siemens 3RB2056-1FX2 1 pz.

Articolo n°:1741868

Consegna entro Ven 6 Nov

Conrad Electronic

Sovraccarico

Relè sovraccarico

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

241,80 €^*

Relè sovraccarico 1 NA, 1 NC Siemens 3RB2056-2FC2 Pezzo 1 pz.

Articolo n°:1741869

Consegna entro Ven 6 Nov

Conrad Electronic

Sovraccarico

Relè sovraccarico

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

269,67 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 1430768 Relè sovraccarico 1 NA, 1 NC Siemens 3RB3016-1PB0 Pezzo 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1430768 Relè sovraccarico 1 NA, 1 NC Siemens 3RB3016-1PB0 Pezzo 1 pz.

Descrizione

Overload relay 1...4 A Electronic For motor protection Size S00, Class 10E Contactor mounting Main circuit: Screw Auxiliary circuit: Screw Manual-Automatic-Reset solid-state overload relay SIRIUS 3RB3 for inverse-time delayed protection of loads with normal and heavy starting against excessive temperature rises due to overload, phase unbalance or phase failure.
Due to the wide current setting ranges and various tripping characteristics, complete series of motors are covered with just a few types. With their low heat loss, they are particularly energy-efficient and help to reduce the temperature rise in the control cabinet. Worldwide approvals (e.g. IEC and UL/CSA) and applications in hazardous areas (ATEX) are a matter of course.
Can be supplied with different setting ranges of the overload release and with different trip classes. They are available with screw or spring-loaded terminals for fast, maintenance-free and vibration-proof connection, as well as for stand-alone installation.
The accessories consistently fit all sizes from S00 to S3.
Simple, efficient and always up to date - SIRIUS modular system.

Testo tradotto automaticamente
