Relè sovraccarico Siemens 3RU2116-1JC0 1 pz.

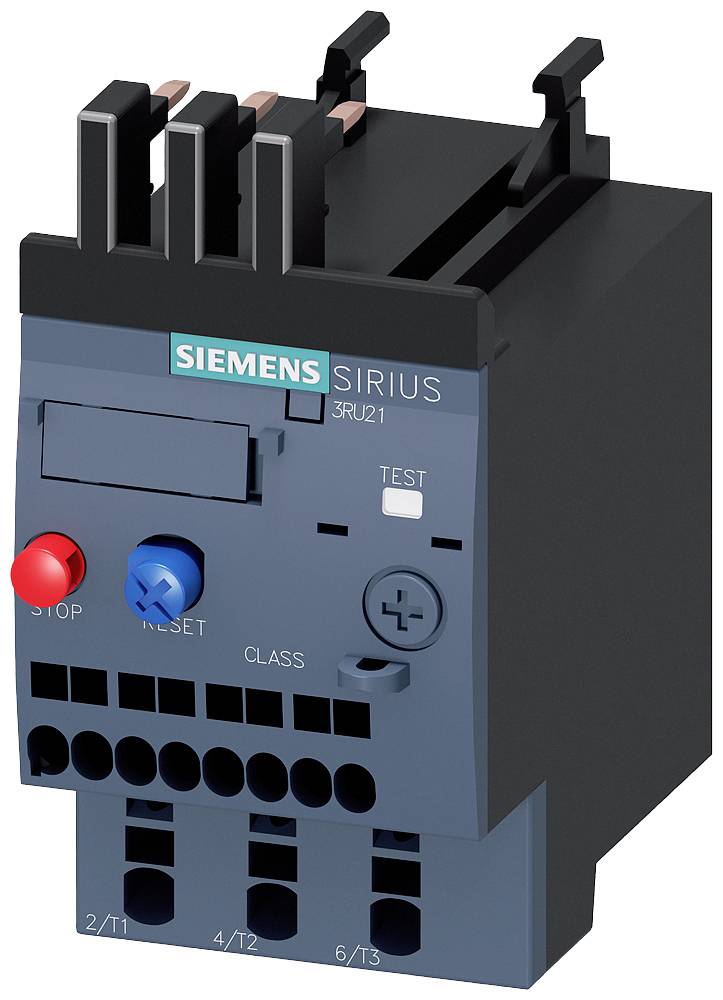

Un relè di sovraccarico Siemens Sirius con pulsante di test e due tasti di ripristino. I morsetti sono posizionati nella parte inferiore.
Un armadio elettrico aperto che mostra i componenti elettronici e i cavi rivela la disposizione interna dei dispositivi tecnici.

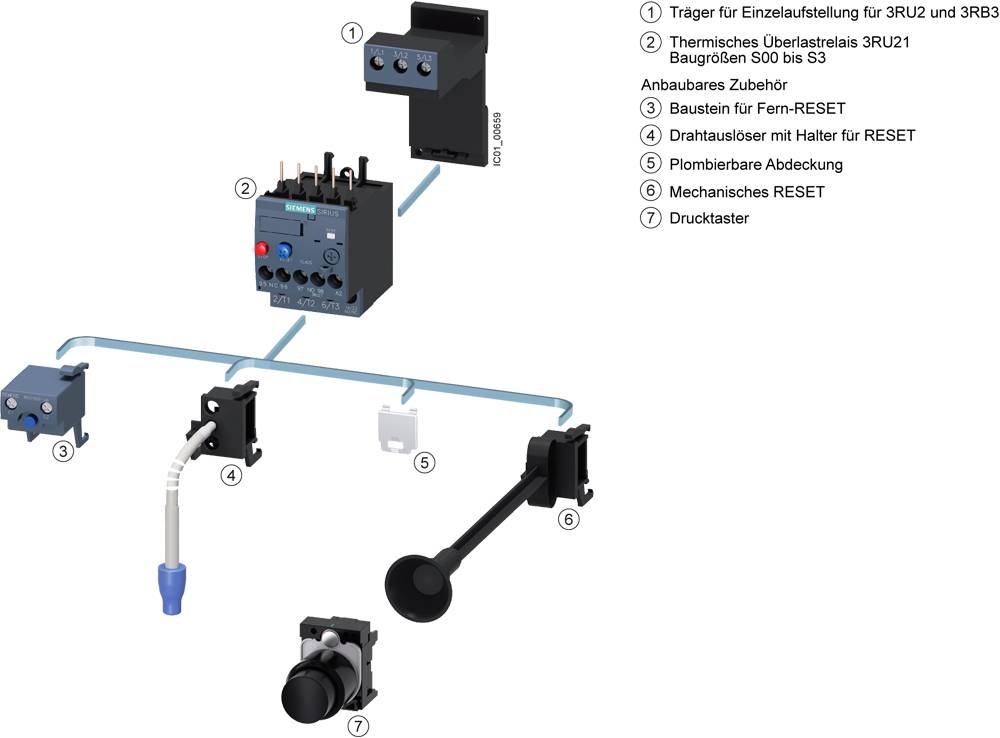

Diagramma mostra gli accessori e i componenti di un relè termico di sovraccarico. Dettagli: meccanismi di ripristino, pulsanti, supporti.

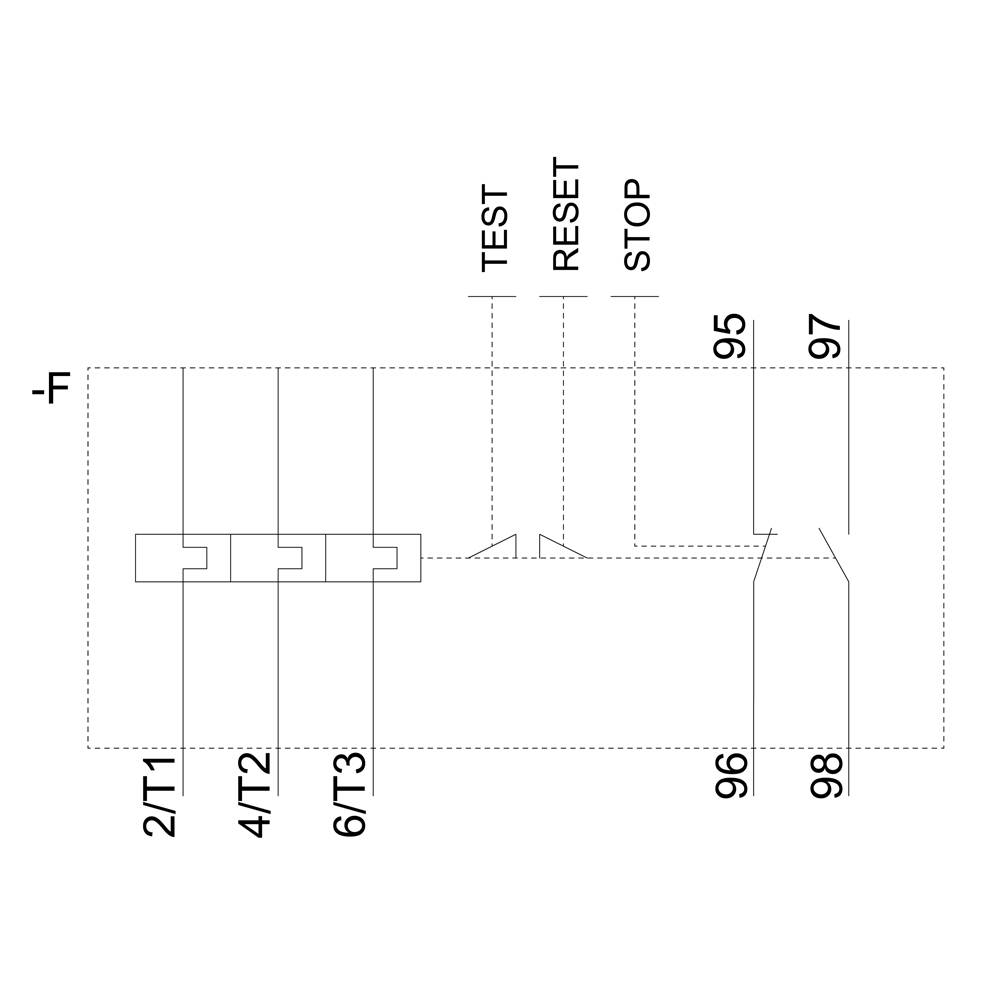

Diagramma di un piano dei circuiti con etichette 'TEST', 'RESET', 'STOP', collegate con linee numerate 2/T1, 4/T2, 6/T3.

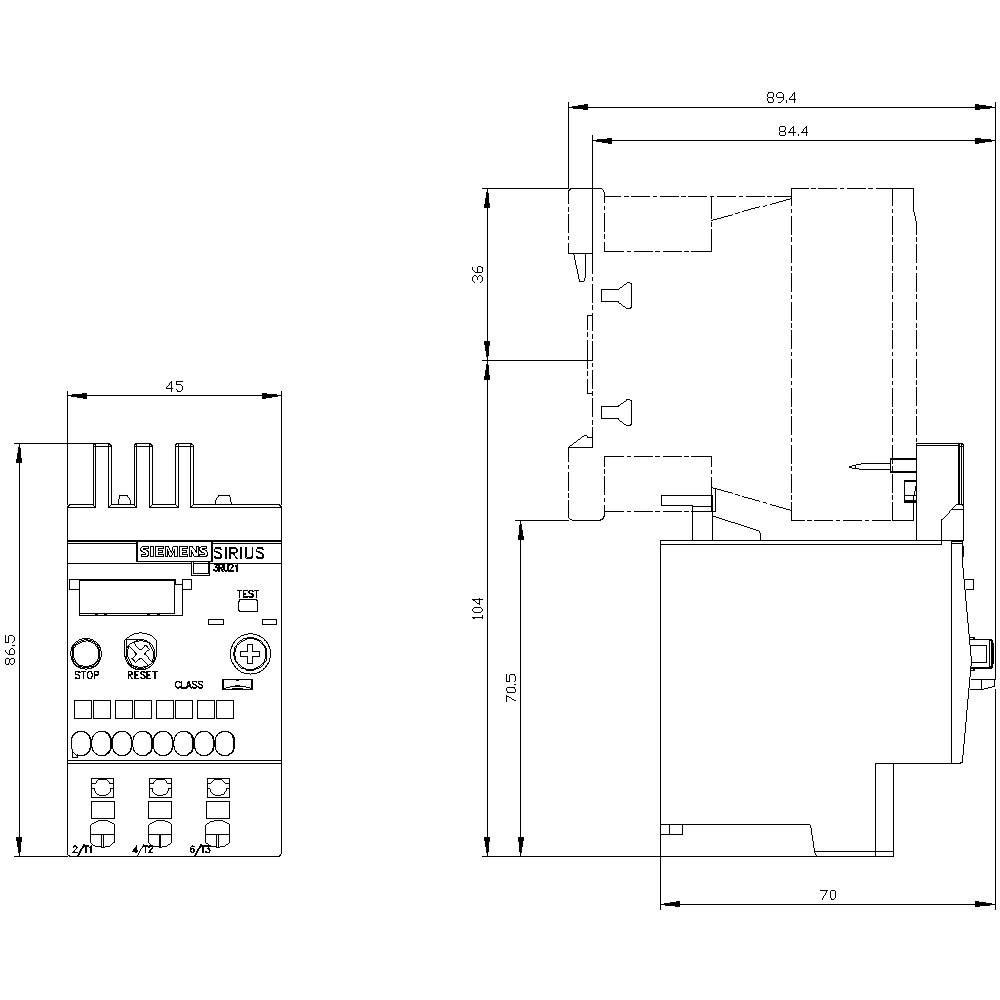

Disegno tecnico di un dispositivo elettrico di commutazione con quote dimensionali. A sinistra vista frontale con pulsanti e connettori, a destra vista laterale.

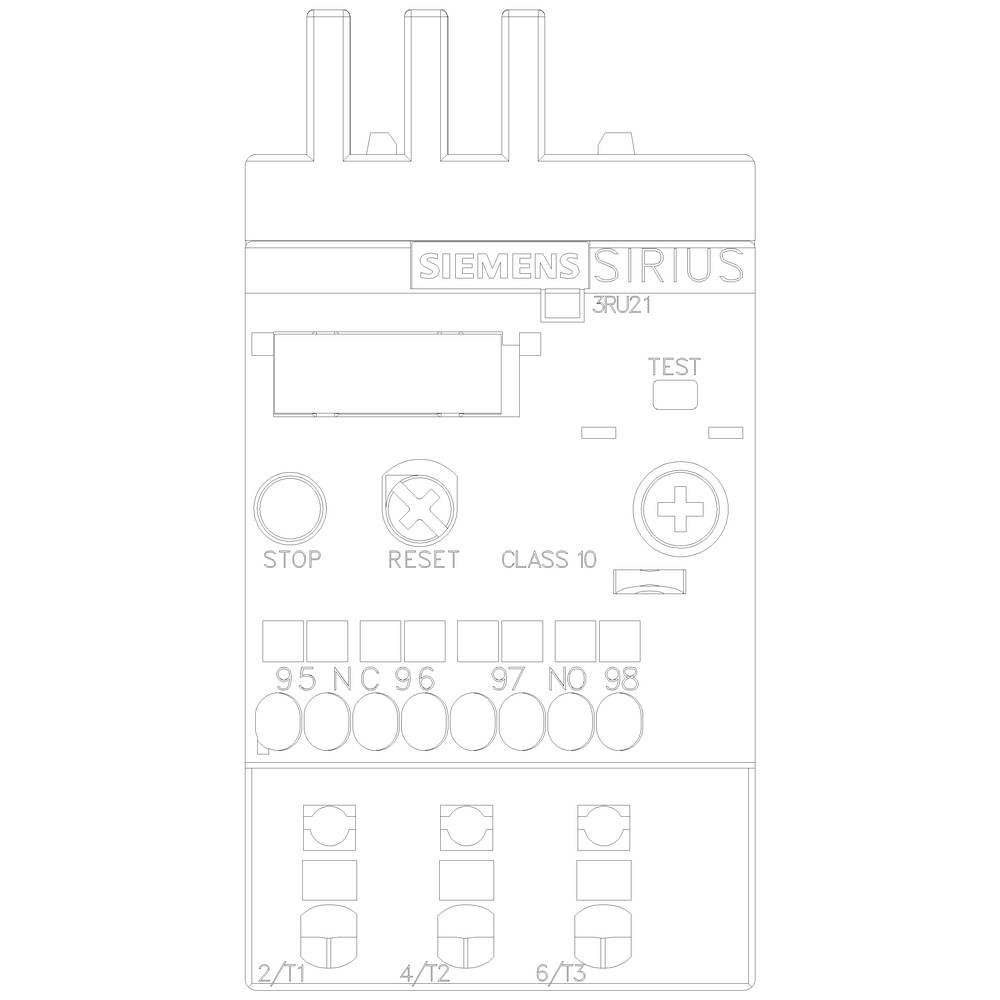

Illustrazione di un interruttore magnetotermico Siemens Sirius 3RU21 con pulsanti di 'Stop' e 'Reset' e morsetti per il cablaggio.
1/6
Immagine simile
Tipo prodotto
Relè sovraccarico
Funzioni
Sovraccarico
Tipo
3RU2116-1JC0
Dimensione
S00
Tensione di esercizio
690 V
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Consegna entro Mer 11 Nov
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero
Totale (99,99 € / Pezzo)
99,99 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 9,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Diritto di reso di 14 giorni incluso
Segnala un problema

Dati tecnici

  • Relè di protezione motore 7,0...10 A termici taglia S00, CLASSE 10 Montaggio del contattore Circuito principale: morsetto a molla Circuito ausiliario: morsetto a molla RESET manuale-automatico
Tipo prodotto

Relè sovraccarico

Tipo

3RU2116-1JC0

Dimensione

S00

Funzioni

Sovraccarico

Tensione di esercizio

690 V

Impostazione corrente (min.)

7.0 A

Impostazione corrente (max.)

10 A

Regolazione

7.0 - 10 A

Collegamento

Collegamento gabbia a molla

IP20

Min. temperatura

-40 °C

Temperatura max.

+70 °C

Larghezza

45 mm

Altezza

87 mm

Profondità

70 mm

Dim.

(L x A x P) 45 x 87 x 70 mm

Contenuto

1 pz.

Peso

0.1848 kg

AWG max.

12

AWG min.

20

Corrente nominale

10 A

Sezione flessibile (max.)

2.5 mm²

Sezione rigida (max.)

4 mm²

Sezione flessibile (min.)

0.5 mm²

Sezione rigida (min.)

0.5 mm²

Direct attachment

1

1

0

CLASS 10

Spring clamp connection

690 V

UKCA

Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 1730705 Relè sovraccarico Siemens 3RU2116-1JC0 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1730705 Relè sovraccarico Siemens 3RU2116-1JC0 1 pz.

Descrizione

Relè di sovraccarico 7,0...10 A per protezione motore taglia S00, classe 10 di contattori circuito principale: morsetti a molla circuito ausiliario:RESET manuale-automatico relè di sovraccarico termico SIRIUS 3RU2 per protezione sensibile alla corrente di carichi ad avviamento normale contro il riscaldamento eccessivo causato da sovraccarico o mancanza di fase. Questa serie è particolarmente flessibile e conveniente. Approvazioni in tutto il mondo (ad es. IEC e UL/CSA) e applicazioni in applicazioni a rischio di esplosione (ATEX o IEC Ex) sono naturalmente. Disponibile con diverse configurazioni del sovraccarico di scatto. Sono con morsetti a vite o collegamento a molla per un rapido che non richiede manutenzione, collegamento sicuro e a prova di vibrazioni e per l'installazione separata. Il kit di accessori è accessibile per tutte le dimensioni S00 S3. Semplice, efficiente, sempre aggiornate, il sistema modulare SIRIUS.

Testo tradotto automaticamente a macchina.
