Relè sovraccarico Siemens 3RU2126-4DB1 1 pz.

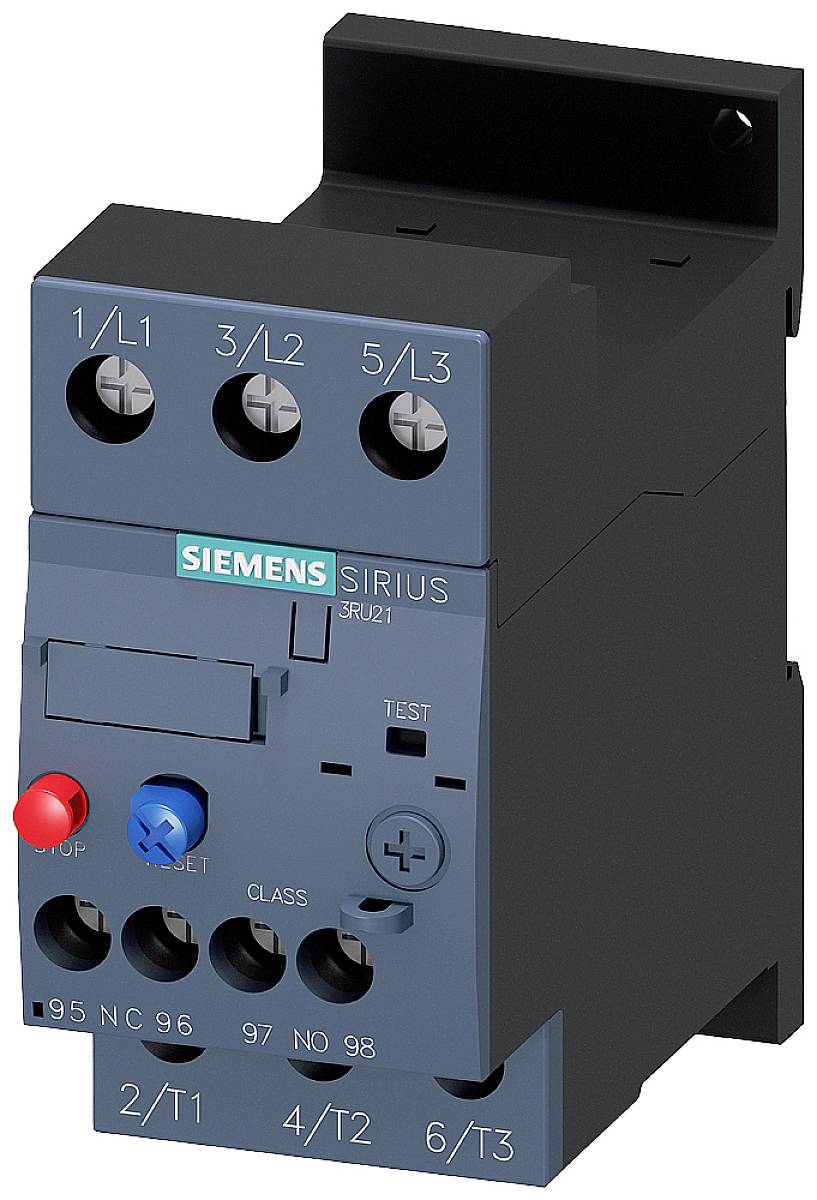

Un relè di sovraccarico Siemens SIRIUS, modello 3RU21, raffigurato con morsetti e pulsanti per il controllo e la regolazione di circuiti elettrici.
'Armadio elettrico aperto con interno organizzato, mostra vari componenti elettrici e cavi per la tecnologia di controllo.'

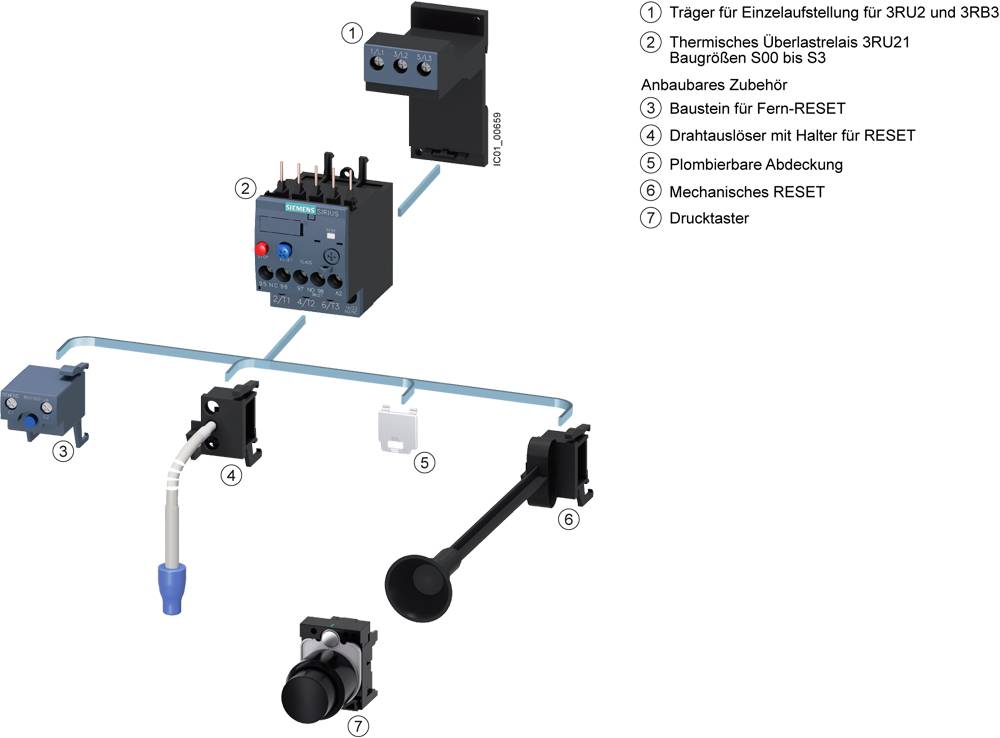

Diagramma complesso mostra un'unità di controllo elettrica con accessori come unità di ripristino, coperchio e pulsante. I vari componenti sono numerati e descritti.

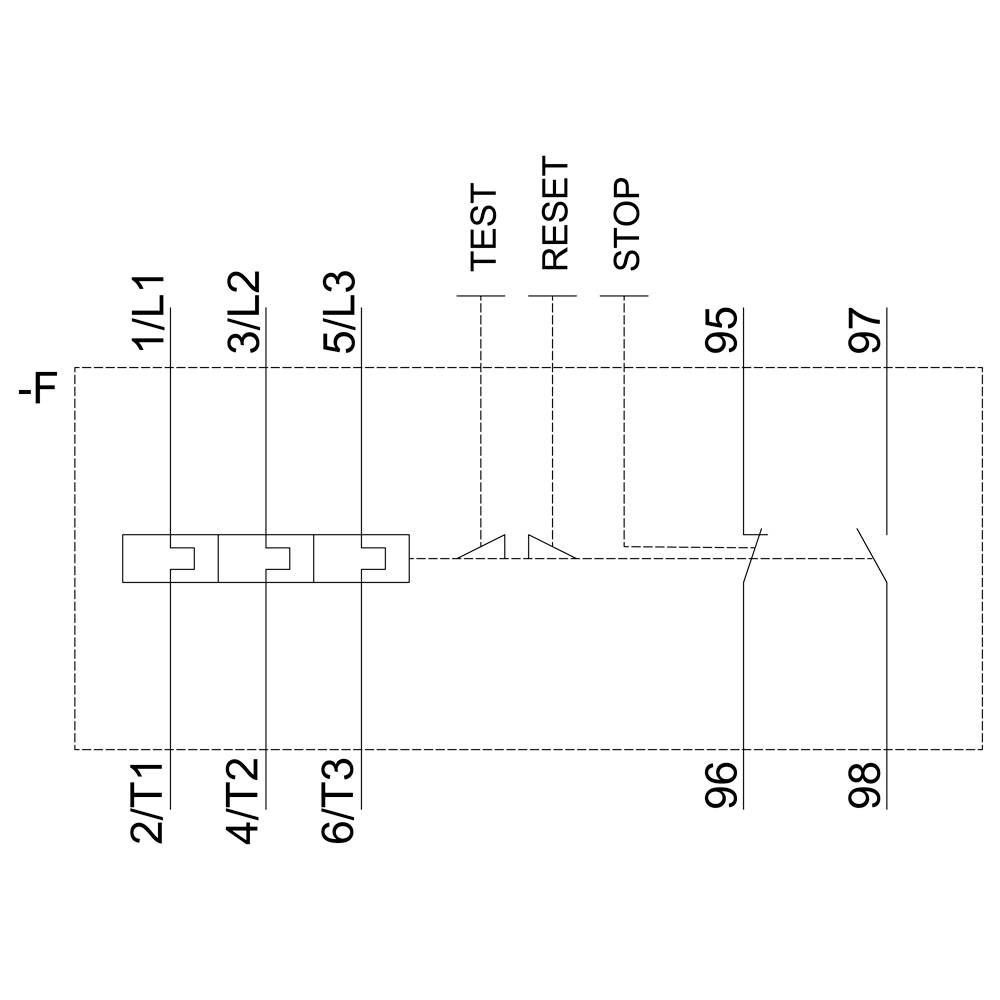

Schema di un circuito elettrico con sei morsetti di connessione (1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3) e interruttori (Test, Reset, Stop).

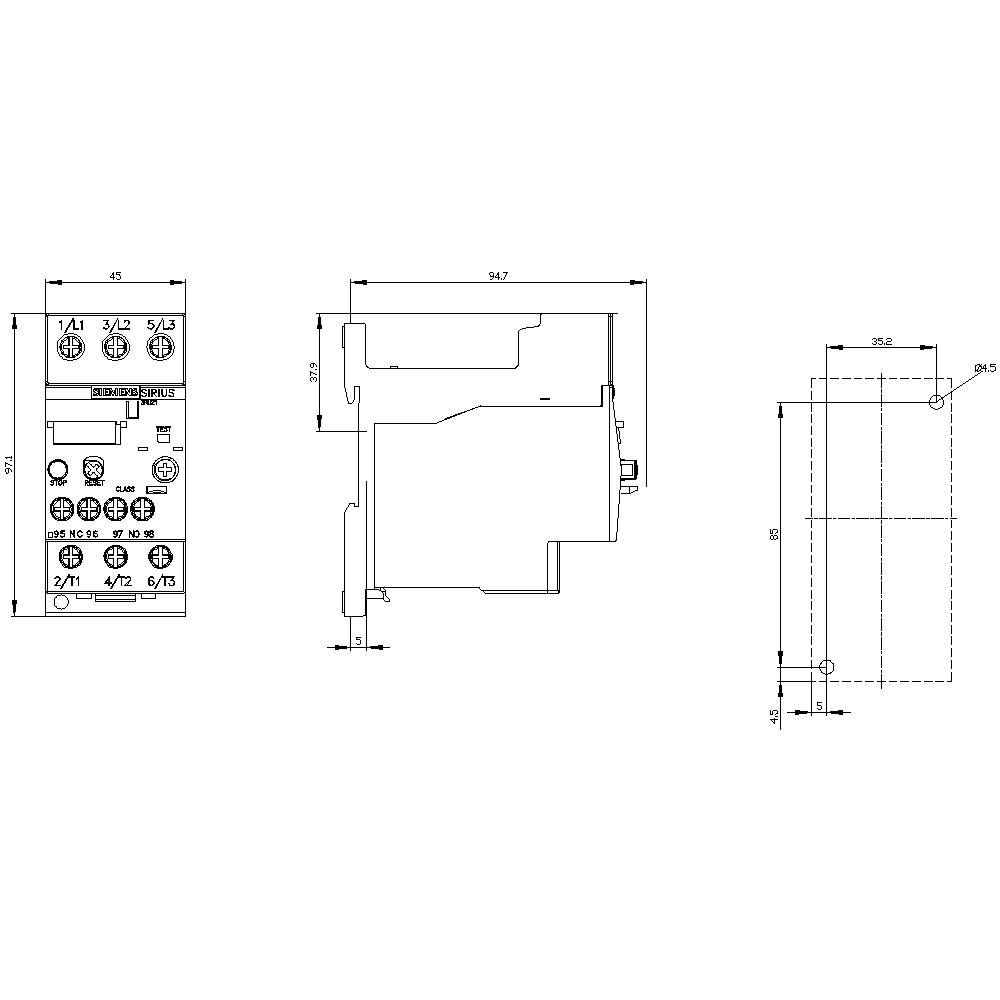

Disegno tecnico di un dispositivo elettronico con vista frontale, laterale e superiore. Misure indicate in millimetri.

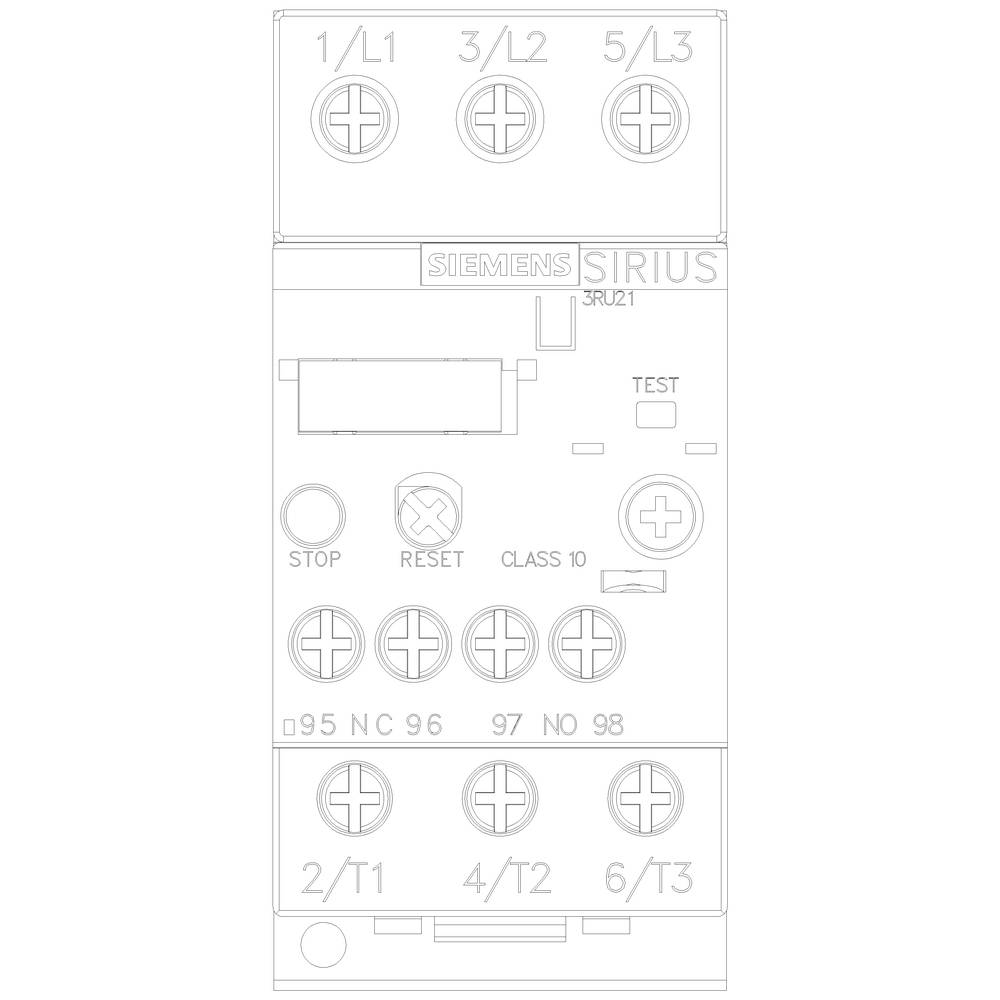

'Siemens SIRIUS contattore. Contatti e connessioni etichettati: 1/L1, 3/L2, 5/L3, 95, 96, 97, 98, 2/T1, 4/T2, 6/T3. Tasti: STOP, RESET, TEST.'
1/6
Immagine simile
Tipo prodotto
Relè sovraccarico
Funzioni
Mancanza di fase
Sovraccarico
Tipo
3RU2126-4DB1
Dimensione
S0
Tensione di esercizio
690 V
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Consegna entro Gio 12 Nov
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero
Totale (169,99 € / Pezzo)
169,99 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Segnala un problema

Dati tecnici

  • Fusibile gG: 6 A, rapido: 10 A
Tipo prodotto

Relè sovraccarico

Tipo

3RU2126-4DB1

Dimensione

S0

Funzioni

Mancanza di fase

Sovraccarico

Tensione di esercizio

690 V

Impostazione corrente (min.)

20 A

Impostazione corrente (max.)

25 A

Regolazione

20 - 25 A

Collegamento

A vite

IP20

Min. temperatura

-40 °C

Temperatura max.

+70 °C

Larghezza

45 mm

Altezza

97 mm

Profondità

95 mm

Dim.

(L x A x P) 45 x 97 x 95 mm

Contenuto

1 pz.

AWG max.

8

AWG min.

16

Corrente nominale

25 A

Sezione flessibile (max.)

10 mm²

Sezione rigida (max.)

10 mm²

Sezione flessibile (min.)

1 mm²

Sezione rigida (min.)

1 mm²

Separate positioning

1

1

0

CLASS 10

Screw connection

690 V

UKCA

Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 1744122 Relè sovraccarico Siemens 3RU2126-4DB1 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1744122 Relè sovraccarico Siemens 3RU2126-4DB1 1 pz.

Descrizione

Relè di sovraccarico 20...25 A per protezione motore taglia S0, classe 10 per l'installazione separata circuito principale: circuito ausiliario a vite: RESET manuale-automatico a vite relè di sovraccarico termico SIRIUS 3RU2 per protezione sensibile alla corrente di carichi ad avviamento normale contro il riscaldamento eccessivo causato da sovraccarico o mancanza di fase. Questa serie è particolarmente flessibile e conveniente. Approvazioni in tutto il mondo (ad es. IEC e UL/CSA) e applicazioni in applicazioni a rischio di esplosione (ATEX o IEC Ex) sono naturalmente. Disponibile con diverse configurazioni del sovraccarico di scatto. Sono con morsetti a vite o collegamento a molla per un rapido che non richiede manutenzione, collegamento sicuro e a prova di vibrazioni e per l'installazione separata. Il kit di accessori è accessibile per tutte le dimensioni S00 S3. Semplice, efficiente, sempre aggiornate, il sistema modulare SIRIUS.

Testo tradotto automaticamente a macchina.

Testo tradotto automaticamente.
