Relè sovraccarico Siemens 3RU2146-4JB1 1 pz.

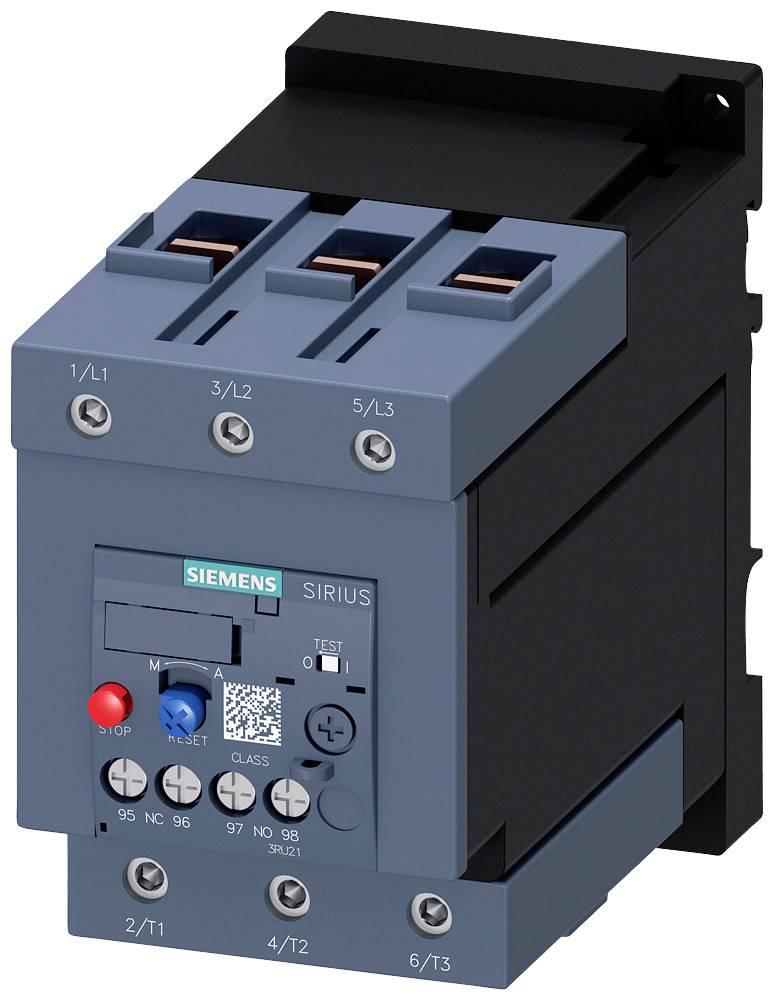

Contattore elettrico con tre morsetti superiori, etichetta del marchio e pulsante di test visibili. Utilizzato per il controllo di circuiti elettrici.
Un armadio elettrico aperto mostra numerosi componenti elettrici e cablaggi, organizzati su scaffalature.

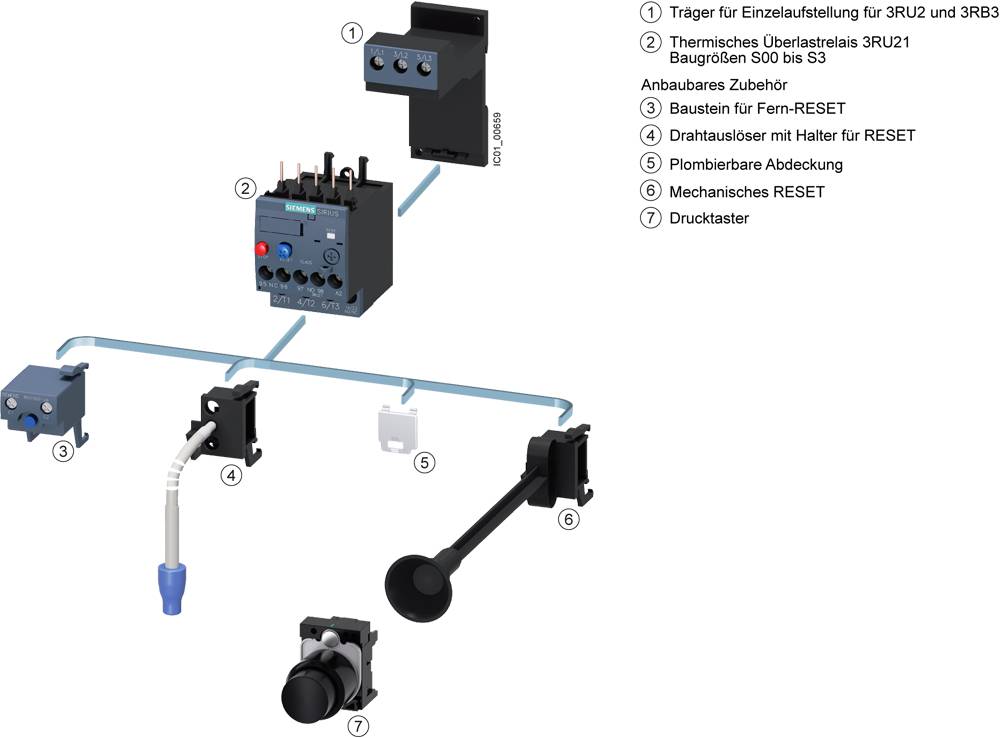

'Schema di un sistema elettrico con componenti numerate, compresi meccanismi di ripristino e dispositivi di protezione da sovraccarico.'

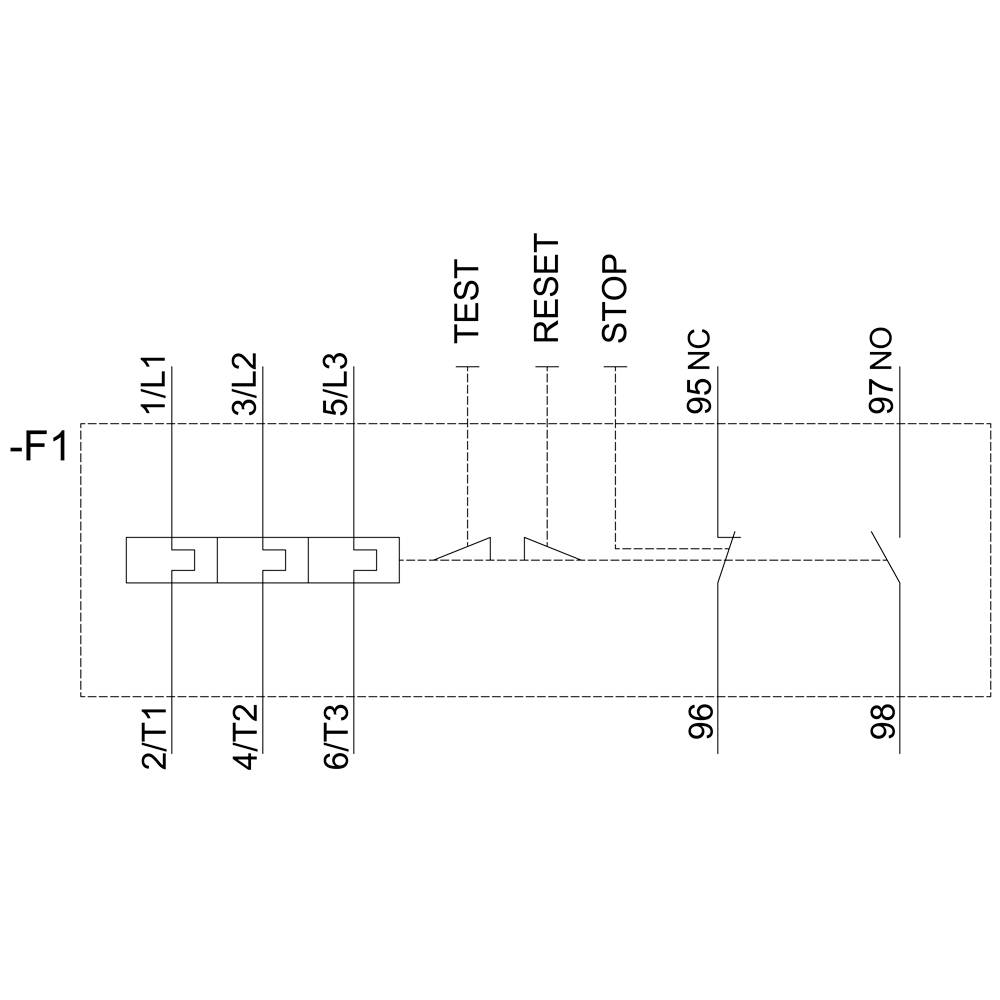

Schema elettrico che mostra la funzionalità dell'interruttore principale, con pulsanti di test, reset e arresto, nonché numeri di connessione e designazioni dei contatti.

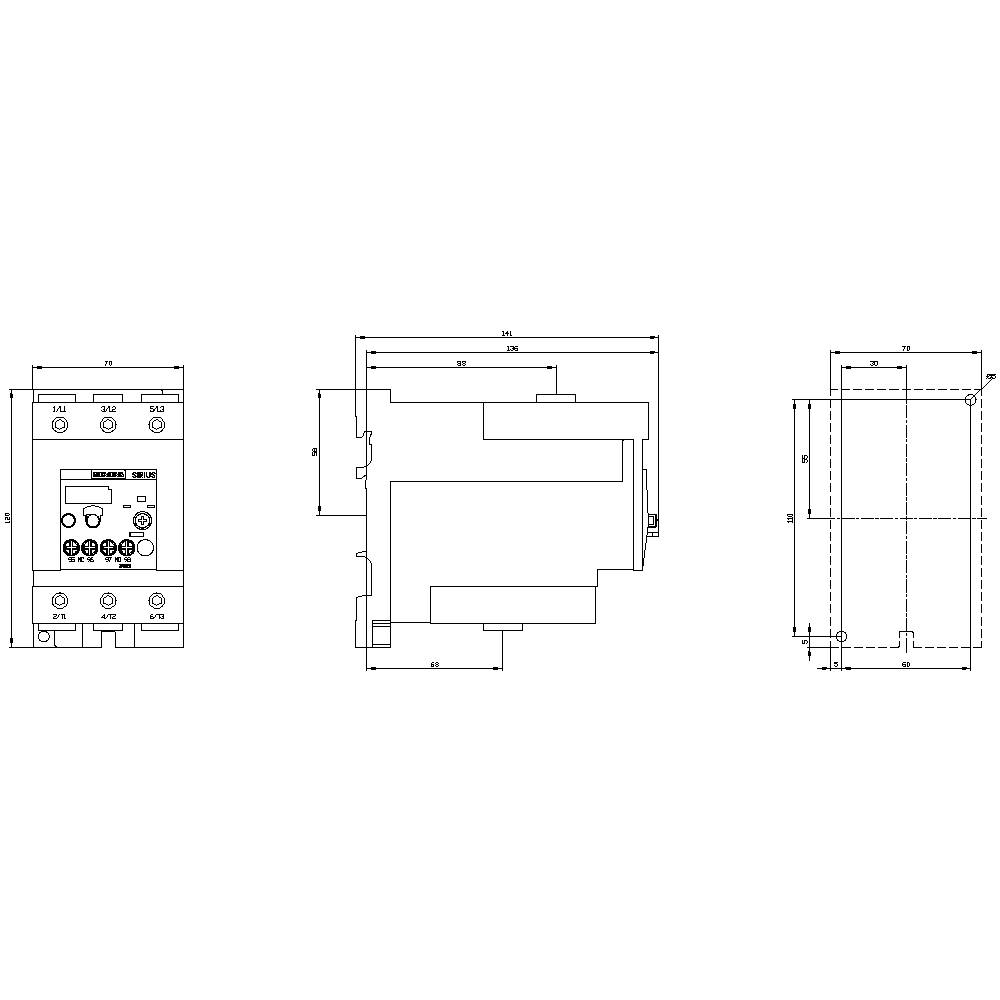

Disegno tecnico di un dispositivo elettrico, con misure in millimetri in tre viste: vista frontale, laterale e superiore.
1/5
Immagine simile
Tipo prodotto
Relè sovraccarico
Funzioni
Sovraccarico
Tipo
3RU2146-4JB1
Dimensione
S3
Tensione di esercizio
690 V
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Consegna entro Gio 12 Nov
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero
Totale (184,99 € / Pezzo)
184,99 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Segnala un problema

Dati tecnici

  • Fusibile gG: 6 A, rapido: 10 A
Tipo prodotto

Relè sovraccarico

Tipo

3RU2146-4JB1

Dimensione

S3

Funzioni

Sovraccarico

Tensione di esercizio

690 V

Impostazione corrente (min.)

45 A

Impostazione corrente (max.)

63 A

Regolazione

45 - 63 A

Collegamento

A vite

IP20

Min. temperatura

-40 °C

Temperatura max.

+70 °C

Larghezza

70 mm

Altezza

120 mm

Profondità

140 mm

Dim.

(L x A x P) 70 x 120 x 140 mm

Contenuto

1 pz.

AWG max.

1

AWG min.

10

Corrente nominale

63 A

Sezione flessibile (max.)

50 mm²

Sezione flessibile (min.)

2.5 mm²

Separate positioning

1

1

0

CLASS 10

Screw connection

1000 V

UKCA

Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 1745433 Relè sovraccarico Siemens 3RU2146-4JB1 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1745433 Relè sovraccarico Siemens 3RU2146-4JB1 1 pz.

Descrizione

Relè di sovraccarico 45...63 A per protezione motore taglia S3, classe 10 per l'installazione separata circuito principale: circuito ausiliario a vite: RESET manuale-automatico a vite relè di sovraccarico termico SIRIUS 3RU2 per protezione sensibile alla corrente di carichi ad avviamento normale contro il riscaldamento eccessivo causato da sovraccarico o mancanza di fase. Questa serie è particolarmente flessibile e conveniente. Approvazioni in tutto il mondo (ad es. IEC e UL/CSA) e applicazioni in applicazioni a rischio di esplosione (ATEX o IEC Ex) sono naturalmente. Disponibile con diverse configurazioni del sovraccarico di scatto. Sono con morsetti a vite o collegamento a molla per un rapido che non richiede manutenzione, collegamento sicuro e a prova di vibrazioni e per l'installazione separata. Il kit di accessori è accessibile per tutte le dimensioni S00 S3. Semplice, efficiente, sempre aggiornate, il sistema modulare SIRIUS.

Testo tradotto automaticamente a macchina.

Testo tradotto automaticamente.
