Name: Rohde & Schwarz HMF 2550 Generatore di funzioni 10 µHz - 50 MHz 1 canale Sinuosidale, Quadra, Puls, Triangolare, Arbitra
Brand: Rohde & Schwarz
SKU: 122233
Availability: BackOrder

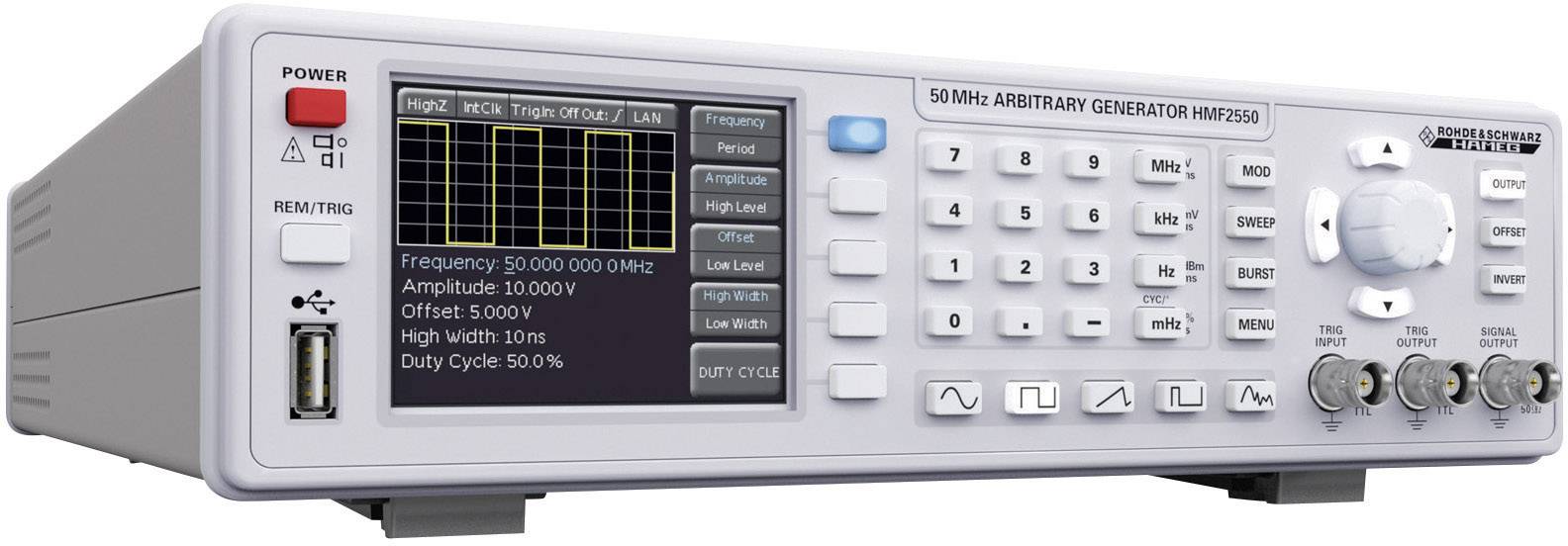

Un generatore arbitrario con un display digitale mostra parametri come frequenza e ampiezza. I comandi di controllo sono posizionati a destra del display.

'Generatore arbitrario 50 MHz HMF2550', mostra frequenze, ampiezza e altri parametri su uno schermo con comandi a destra.

Retro di un Generatore di Funzioni Arbitrarie, modello 'HM8125xx', con connessioni USB, RS-232, modulazione e alimentazione.

1/3

Scheda tecnica (PDF)

Consegna entro Lun 19 Ott

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (2482,79 € / Pezzo)

2482,79 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Generatore di funzioni arbitrarie HMF2550

Generatore di funzioni arbitrarie 250 MSa/s
Intervallo di frequenza 10μHz bis 50MHz
Tensione d'uscita 5mVSS fino a 10VSS (a 50Ω) DC offset ±5mV fino a 5V
Burst, vobulazione, gating Trigger
Tempo di salita <8ns, con funzionamento a impulsi 8…500ns regolabile
Tipi di modulazione AM, FM, PM, PWM, FSK (interno ed esterno)

Dati tecnici

Velocità di campionamento:
Offset 250 MS/s: ±
memoria curva 5 V: Impedenza 2565 kpts
:
Resistenza d'ingresso 50 Ω: Risoluzione 5 kΩ: 100 pF
: 1µHz
lunghezza: 365 mm

Forma segnale d'uscita: Sinusoidale/quadra/impulso/triangolare/rampa/arbitrario

Tipo prodotto: Generatore di funzioni

Range frequenza: 10 µHz - 50 MHz

Segnale in uscita: Sinuosidale
Quadra
Puls
Triangolare
Arbitrario

Intervallo di frequenza sinusoidale: 10 µHz - 50 MHz

Coefficiente di distorsione sinusoidale: 0.04 %

Intervallo di frequenza dell'onda quadra: 10 µHz - 50 MHz

Tempo di salita onda quadra: <8 ns

Display: digitale

Triangolo intervallo di frequenza: 10 µHz - 10 MHz

Intervallo di frequenza ARB: 10 µHz - 25 MHz

: di fabbrica senza certificato

Funzione vobulazione: 1 ms - 500 s

Modulazione interna: AM/FM/PM/PWM/FSK

Modulazione esterna: AM/FM/PM/PWM/FSK

VCF: -

Trigger (sincrono): da -360 fino a +360°

Gate (asincrono): >100 ns

Misurazione frequenza esterna: -

Dim.: (L x A) 285 mm x 75 mm

Peso: 3.4 kg

Numero canali: 1 canale

Frequenza (Max.): 50 MHz

Frequenza min.: 10 µHz

Caratteristiche: modulazione

Larghezza: 285 mm

Altezza: 75 mm

Interfacce: RS-232
USB

Alimentatori VDE: Alimentazione a rete

Tipo: HMF 2550

Display: TFT

Risoluzione: 1 µ Hz

Intervallo di frequenza: 10 µHz - 50 MHz

Interfacce: USB/RS232

Tensione di alimentazione: 105 - 253 V/AC

Resistenza d'ingresso: 5 kΩ || 100 pF

Documenti & Download

Scheda tecnica

Scheda tecnica 122233 Rohde & Schwarz HMF 2550 Generatore di funzioni 10 µHz - 50 MHz 1 canale Sinuosidale, Quadra, Puls, Triangolare, Arbitra

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 122233 Rohde & Schwarz HMF 2550 Generatore di funzioni 10 µHz - 50 MHz 1 canale Sinuosidale, Quadra, Puls, Triangolare, Arbitra

Descrizione

La serie HMF 2500 mette a disposizione fino a 5 forme di segnale e grazie alla funzione arbitraria è possibile definire liberamente segnali di uscita. Oltre alle funzioni burst, oscillazione, gating, triggering esterno, i dispositivi possiedono altri 5 tipi di modulazione (AM, FM, PM, PWM, FSK), che possono essere utilizzate internamente ed esternamente. In questo modo i dispositivi sono adatti soprattutto a laboratori e nella produzione.

Versione

Generatore di forme d'onda arbitrarie: 250 MS/s, 14 Bit, 256 kPts
Diverse forme di segnale: sinusoidale, rettangolare, impulso, triangolare, rampa, arbitrario, comprese curve standard (rumore bianco, rumore rosa, ecc.)
Burst, vobulazione, gating, esterno Funzione di trigger esterno
Tipi di modulazione: AM, FM, PM, PWM, FSK (interna ed esterna)
Base temporale 10 MHz: ± 1 ppm TCXO, I/O sul retro
Interfaccia USB per trasferimento dati
Display TFT
Interfaccia doppia USB/RS-232 con separazione galvanica, ethernet/USB opzionale o IEEE-488.

Contenuto della fornitura

Cavo di rete
Software PC
Istruzioni per l'uso.
