Schabus Relè di monitoraggio 1 NA 1 pz. 201753 Monitoraggio della temperatura

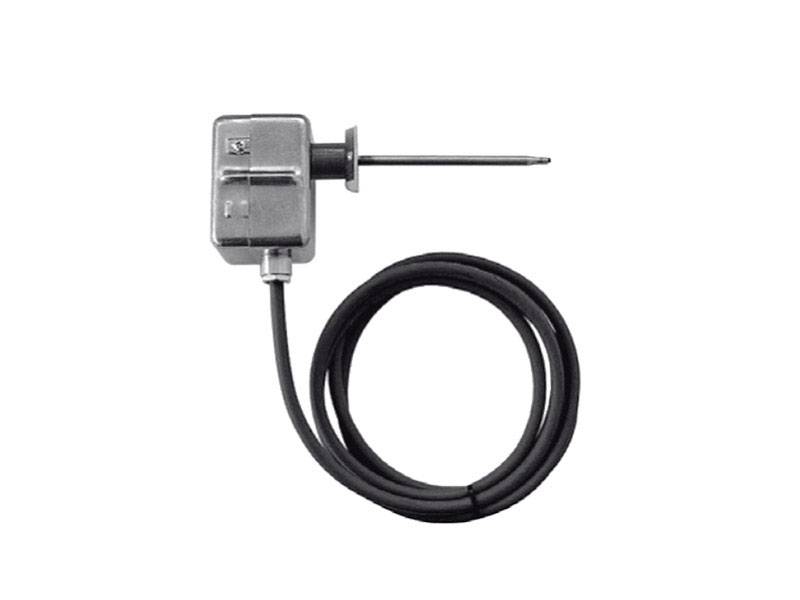

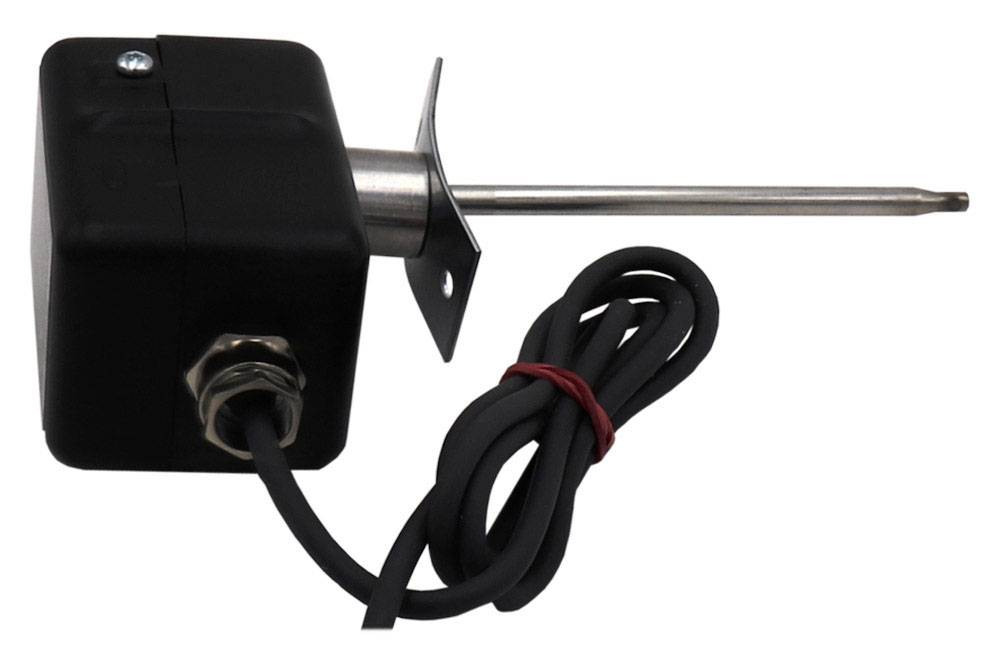

Il termostato per gas di fumo viene utilizzato per monitorare la temperatura dei gas di scarico nel tubo di fumo di impianti che generano calore. Il sensore dell'ATW è costituito da un tubo metallico e da un'asta metallica con diversi coefficienti di espansione che, in caso di variazione di temperatura, producono una differenza di lunghezza. Questo agisce su un microinterruttore di precisione che chiude il circuito di controllo per il KDS al di sopra di una temperatura limite fissa (qui 40 gradi). Dopo aver diminuito la temperatura del sensore di circa 15 K, il microinterruttore si spegne e il circuito di controllo diventa nuovamente altamente ohmico.
Specifico per i comandi di scarico KDS 110 e KDS 116. Contatto di chiusura collegato in fabbrica con resistenza 10K.
