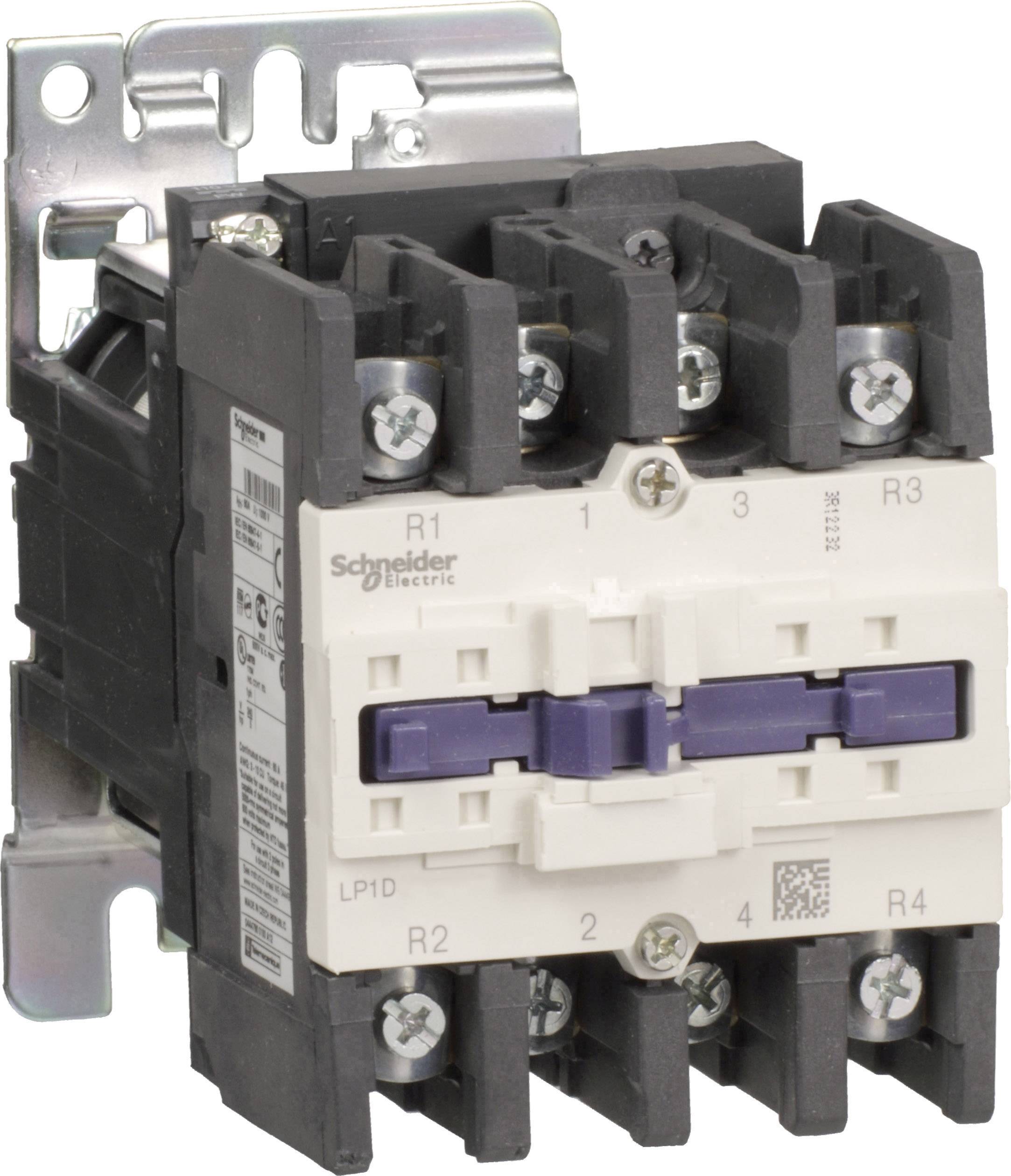

Schneider Electric LP1D800086SW Contattore Pezzo 1 pz.

Protezione TeSys LP1D, 4p (2 NO+2 NC), AC-1 440 V 125A, bobina 72 V CC. Serie: TeSys - Nome prodotto: TeSys D - prodotto o tipo di componente: protezione - Abbreviazione del dispositivo: LP1D - applicazione di protezione: l'utilizzo di un carico di resistenza - Categoria: AC-1 - Descrizione dei poli: 4P - Impostazione dist. aus. del Polkontakts: 2 NO + 2 NC - funzionamento di dimensionamento UE:< = 300 V DC per circuito principale,< = 1000 V AC 25...400 Hz per circuito principale - Categoria di sovratensione III - tensione nominale a breve termine Icw: da 135 A< = 40 °C 10 min. Circuito principale, 320 A< = 40 °C, 1 min. Circuito principale, 640 A< = 40 °C 10 s circuito principale, 990 A< = 40 °C, 1 s circuito principale - protezione corrispondente: 160 A gG a< = 690 V coordinamento tipo 2 per circuito principale, 200 A gG a< = 690 V coordinamento tipo 1 per circuito principale - tensione di isolamento nominale Ui: 600 V per circuito principale certificazioni UL, 1000 V per circuito principale in conformità a IEC 60947-4-1, 600 V per circuito principale certificazioni CSA - Copertura di protezione: senza supporto di montaggio: stampato, - Guida norme: EN 60947-4-1, IEC 60947-5-1, EN 60947-5-1, IEC 60947-4-1, UL 508, CSA C22.2 n 14 - Certificazioni prodotto: CSA, GOST e BV, dnv, UL, CCC, RINA, GL, LROS - - morsetto: circuito di controllo : capicorda ad occhiello - diametro esterno: 8 mm, Circuito principale : capicorda ad occhiello - diametro esterno: 17 mm, circuito principale : 1 guide 3 x 16 mm - coppia: circuito principale : 9 N.m - Capicorda ad occhiello 10 mm esagonale morsetti a vite : M6, circuito principale : 9 N.m - Capicorda ad occhiello i morsetti con cacciavite piatto Ø 8 vite : M6, circuito principale : 9 N.m - su dei binari - con cacciavite piatto Ø 8 vite : M6, circuito di controllo : 1,7 Nm - Capicorda ad occhiello i morsetti con cacciavite a croce n. 2 vite : M3,5, circuito principale : 9 N.m - su dei binari 10 mm esagonale vite : M6, circuito di controllo : 1,7 Nm - Capicorda ad occhiello i morsetti con cacciavite piatto Ø 6 vite : M3,5 - Tempo di risposta: da 6 a 20 ms, apertura 20...35 ms serratura - Livello di sicurezza: B10d = 2000 0000 cicli di protezione con carico meccanico secondo la norma EN/ISO 13849-1, B10d = 1369863 cicli di protezione con carico nominale secondo la norma EN/ISO 13849-1 - Durata meccanica: 4 Mcycles.

Testo tradotto automaticamente.
