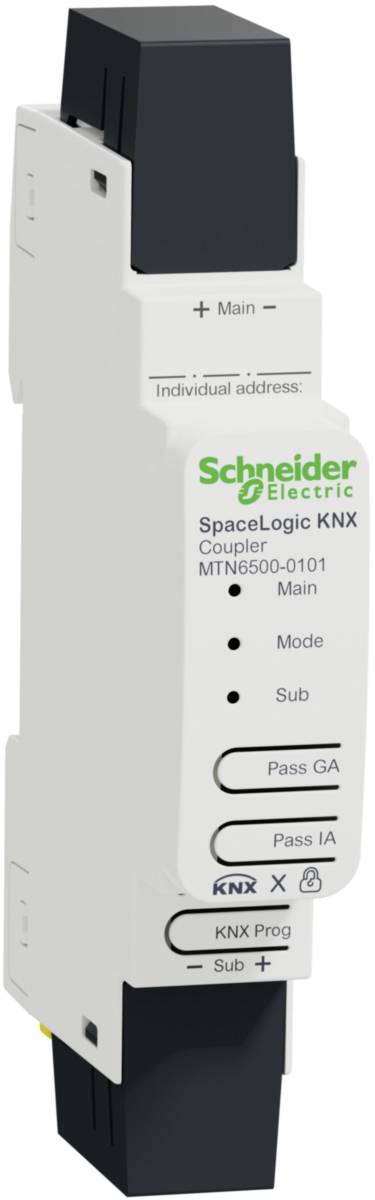

Schneider Electric MTN6500-0101 MTN6500-0101 Modulo di espansione

Accoppiatore Spacalogic KNX su guida DIN. Per il collegamento logico e la separazione galvanica di linee e aree. Il dispositivo supporta KNX Security. Questa opzione può essere attivata nell'ETS. Come accoppiatore di linea sicuro, il dispositivo consente l'inoltro di comunicazioni sicure e non protette. Inoltre, l'accesso al dispositivo stesso (ad es. Per un download) è protetto da KNX Security. Il dispositivo è dotato di una tabella di filtraggio (8k byte) e garantisce una separazione galvanica tra le linee. L'accoppiatore supporta i frame di lunghezza KNX ed è compatibile con il software ETS 5. Con 2 pulsanti integrati per scopi di test e 3 LED di stato. Per il montaggio su guide DIN TH35 in conformità con EN 60715. Il collegamento del bus avviene tramite morsetti di collegamento bus. Funzioni software KNX - il dispositivo può essere utilizzato come accoppiatore di linea/intervallo o come ripetitore per la formazione di segmenti di linea in sistemi KNX esistenti o nuovi. La funzione di accoppiatore o ripetitore è parametrizzabile. Funzioni come accoppiatore - utilizzo come accoppiatore di linea o di intervallo in funzione dell'indirizzo fisico. Riduzione del carico del bus grazie alla funzione di filtro (tabella filtri). Supporto dell'intero intervallo di indirizzi (gruppo 0-31) con funzione di filtro. L'inoltro di telegrammi con indirizzo individuale (subline - mainline, mainline - subline) è parametrizzabile. L'inoltro di telegrammi di gruppo (linea secondaria - linea principale, linea principale - linea secondaria) è parametrizzabile. Ripetizione del telegramma in caso di errori di trasmissione, parametrizzabile separatamente per telegrammi di gruppo, telegrammi di trasmissione e telegrammi con indirizzo fisico. La conferma del telegramma per telegrammi di gruppo e telegrammi con indirizzo fisico è parametrizzabile separatamente. Funzione come ripetitore - estensione di una linea in segmenti. Ripetizione del telegramma in caso di errori di trasmissione, parametrizzabile separatamente per telegrammi di gruppo, telegrammi di trasmissione e telegrammi con indirizzo fisico. Larghezza dispositivo - 1 modulo circa 18 mm. Nota: Questa applicazione richiede l'ETS 5 o versioni successive. Contenuto - con 2 morsetti di collegamento bus e 2 coperture per cavi.

Testo tradotto automaticamente
